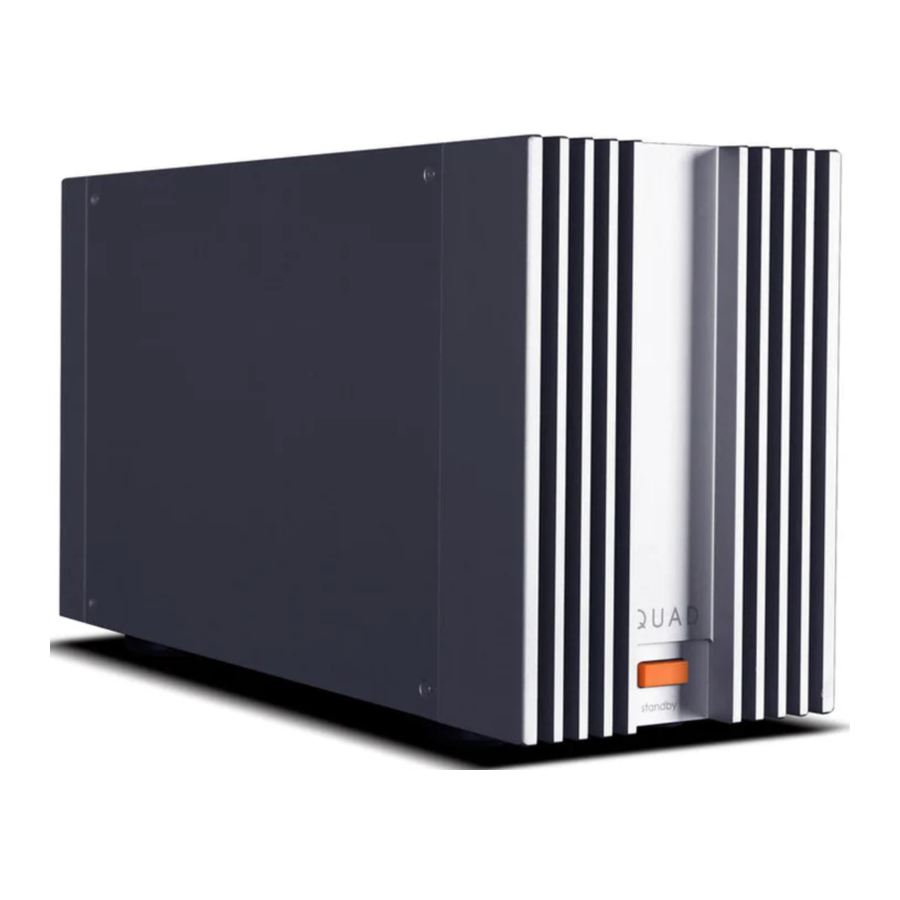

Manuel du QUAD 303

Premiers pas

Caractéristiques

• Amplificateur de puissance Class AB à triple étage de sortie
• Sélection du mode Stéréo/Pont

Entrées

• Une paire d'entrées analogiques asymétriques (AUX)
• Une paire d'entrées analogiques symétriques (XLR)
• Une entrée de déclenchement 12V

Sorties

• Une paire de sorties haut-parleur stéréo
• Une liaison de déclenchement 12V

Déballage de l'équipement

Le carton doit contenir :

• Le QUAD 303
• Un cordon d'alimentation IEC adapté à votre région
• Un manuel d'utilisation

Consultez le revendeur auprès duquel vous avez acheté l'équipement si un article est manquant.
Déballez soigneusement l'appareil et les accessoires. Veillez à ne pas endommager la finition de surface lors du retrait de la gaine de protection en polyéthylène. Conservez les matériaux d'emballage pour une utilisation ultérieure. Conservez le manuel d'utilisation et les informations concernant la date et le lieu d'achat de votre équipement pour référence future.

Emplacement

L'appareil doit être monté sur une surface solide, plane et stable.

Alimentation secteur

Avant de connecter le QUAD 303 à l'alimentation secteur, assurez-vous que la tension secteur correspond à la valeur indiquée sur le panneau arrière du produit. En cas de doute, consultez votre revendeur. Si vous déménagez dans une zone où la tension secteur est différente, demandez conseil à un revendeur agréé QUAD ou à un technicien de service compétent.

Commande et fonction

Connexions

Entrée symétrique (XLR)

Les connexions symétriques offrent une plus grande plage dynamique et un bruit réduit. Nous vous recommandons de connecter votre QUAD 33 (ou autre préamplificateur) aux entrées symétriques de votre QUAD 303 à l'aide d'une paire de câbles XLR symétriques. Assurez-vous que le bouton sélecteur Line/XLR est enfoncé pour activer le mode d'entrée XLR.

Entrée asymétrique (LINE)

Vous pouvez connecter votre QUAD 33 (ou d'autres sources analogiques) aux entrées LINE IN du QUAD 303 à l'aide d'un câble RCA vers RCA. Assurez-vous que le bouton sélecteur Line/XLR est en position 'out' (hors) pour activer le mode LINE.

Connexion de déclenchement 12V

Le QUAD 303 dispose d'une entrée de déclenchement 12V et d'une liaison de déclenchement. Connectez la sortie de déclenchement (OUT) de votre QUAD 33 (ou autre appareil approprié) à l'entrée de déclenchement (IN) du QUAD 303. Vous pouvez également connecter la liaison de déclenchement 12V (LINK) à un appareil secondaire, tel qu'un second QUAD 303, comme illustré dans la section "Connexion du système" de ce manuel.

Entrée secteur

Avant de connecter le cordon d'alimentation CA au QUAD 303, veuillez vous assurer que l'interrupteur d'alimentation est en position ARRÊT. Mettez-le en position MARCHE après avoir connecté l'appareil au secteur.

Fonctionnement du système

Mise sous tension et hors tension

Le QUAD 303 doit être mis sous tension après le préamplificateur de votre système. Lors de la mise hors tension de votre système, éteignez l'amplificateur de puissance QUAD 303 avant d'éteindre le préamplificateur (le QUAD 303 doit être 'le dernier à s'allumer, le premier à s'éteindre').

Mode veille

Après la mise sous tension initiale, le QUAD 303 sera en mode 'Veille'. Le bouton de veille sera faiblement éclairé. Pour utiliser le QUAD 303, appuyez sur le bouton 'Veille' pour sortir du mode 'Veille'. Le bouton de veille s'illuminera.

Veille automatique

La fonction de veille automatique mettra par défaut l'appareil en veille après 20 minutes d'inactivité. Cette fonction peut être configurée et réglée sur 20 minutes, 1h ou 'jamais' :
Appuyez longuement sur le bouton de veille de la face avant pendant 5 secondes pour activer le réglage de 'veille automatique'. La LED de veille clignotera pendant que vous parcourez les options 20m, 1h ou jamais.
La LED de veille clignote une fois = Jamais
La LED de veille clignote deux fois = 20 minutes (Par défaut)
La LED de veille clignote trois fois = 1 heure

Sélection de la source

Appuyez sur le bouton LINE/XLR sur le panneau arrière pour sélectionner un mode de source différent.

Mode ponté

Le QUAD 303 peut fonctionner comme un amplificateur de puissance STÉRÉO ou comme un amplificateur de puissance MONO (en mode 'Ponté'). Le fonctionnement par défaut est le mode STÉRÉO.
Pour activer le mode MONO, appuyez sur le bouton sélecteur STÉRÉO/PONT.
Vous aurez besoin de deux amplificateurs QUAD 303 si vous utilisez le mode ponté (un pour chaque canal). Connectez le QUAD 33 à deux QUAD 303 en mode ponté comme indiqué dans la section suivante de ce manuel.

Mode de protection

Le QUAD 303 est protégé par un interrupteur thermique qui interrompt l'alimentation secteur si l'amplificateur est gravement surchargé pendant une certaine période. En cas d'activation du 'mode de protection', la LED d'indicateur de puissance clignote pour indiquer que l'appareil est en 'mode de protection'. Pour restaurer le fonctionnement, appuyez simplement sur le bouton de veille de la face avant.
Le QUAD 303 est entièrement protégé contre les surcharges importantes et les courts-circuits de sortie. L'appareil n'est pas nécessairement protégé contre une ventilation sérieusement inadéquate, veuillez donc assurer une ventilation appropriée pour éviter toute surchauffe liée à un manque de circulation d'air ou de refroidissement environnemental de l'appareil.

Connexion du système

Mode stéréo avec QUAD 33
Appuyez sur STÉRÉO/PONT sur le panneau arrière du QUAD 303 pour basculer entre les différents modes.

Mode ponté avec QUAD 33
Appuyez sur STÉRÉO/PONT sur le panneau arrière du QUAD 303 pour basculer entre les différents modes.

Spécifications

Informations importantes sur la sécurité

RISQUE DE CHOC ÉLECTRIQUE
NE PAS OUVRIR
Cet éclair avec un symbole de flèche à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur de la présence de "tension dangereuse" (tension dangereuse) non isolée à l'intérieur du boîtier du produit, qui peut être d'une ampleur suffisante pour constituer un risque de choc électrique.

Pour réduire le risque de choc électrique, ne retirez pas le couvercle (ou l'arrière) car il n'y a pas de pièces réparables par l'utilisateur à l'intérieur. Confiez l'entretien à un personnel qualifié. Le point d'exclamation à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'instructions importantes d'utilisation et d'entretien dans la documentation accompagnant l'appareil.
Lisez ces instructions. Conservez ces instructions. Tenez compte de tous les avertissements.
Suivez toutes les instructions.
N'utilisez pas cet appareil près de l'eau. Nettoyez uniquement avec un chiffon sec.
Ne bloquez aucune ouverture de ventilation. Installez conformément aux instructions du fabricant.
N'installez pas l'appareil à proximité de sources de chaleur telles que radiateurs, bouches de chaleur, poêles ou autres appareils (y compris les amplificateurs) produisant de la chaleur.
Ne supprimez pas le dispositif de sécurité de la fiche polarisée ou de type mise à la terre. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de mise à la terre a deux lames et une troisième broche de mise à la terre. La lame large ou la troisième broche est fournie pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.
Protégez le cordon d'alimentation pour éviter qu'il ne soit piétiné ou pincé, en particulier au niveau des fiches, des prises de courant et de leur point de sortie de l'appareil.
Débranchez cet appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant de longues périodes.
Confiez tout entretien à un personnel de service qualifié. Un entretien est requis lorsque l'appareil a été endommagé de quelque manière que ce soit, par exemple si le cordon d'alimentation ou la fiche est endommagé, si du liquide a été renversé ou des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.

Ces instructions d'entretien sont destinées uniquement à un personnel de service qualifié. Pour réduire le risque de choc électrique, n'effectuez aucun entretien autre que celui décrit dans les instructions d'utilisation, sauf si vous êtes qualifié pour le faire.
N'installez pas cet équipement dans un espace confiné ou intégré tel qu'une bibliothèque ou une unité similaire, et maintenez-le bien ventilé dans un espace ouvert. La ventilation ne doit pas être entravée en couvrant les ouvertures de ventilation avec des objets tels que journaux, nappes, rideaux, etc.

N'utilisez que les accessoires/fixations spécifiés ou fournis par le fabricant (tels que l'adaptateur secteur exclusif, la batterie, etc.).

Veuillez vous référer aux informations sur le panneau extérieur du boîtier pour les informations électriques et de sécurité avant d'installer ou d'utiliser l'appareil.

AVERTISSEMENT : Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. L'appareil ne doit pas être exposé aux éclaboussures ou aux projections de liquides, et les objets remplis de liquides, tels que des vases, ne doivent pas être placés sur l'appareil.

Les bornes marquées du symbole "" peuvent être d'une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite une installation par une personne instruite ou l'utilisation de câbles ou de cordons préfabriqués.
Borne de protection de terre. Ce produit doit être connecté à une prise de courant avec protection de terre.

Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée sur l'appareil.

Il convient d'attirer l'attention sur les aspects environnementaux de l'élimination des piles.

Utilisation de l'appareil dans les climats tropicaux.
LES VALEURS DES FUSIBLES SONT :
220 – 240V (Royaume-Uni, Chine, etc.) T 2.0AL 250V Temporisé
100 – 120V (États-Unis, Japon, etc.) T 4.0AL 250V Temporisé

Adresse du centre de service

En cas de défaillance de votre produit, veuillez l'emballer correctement en utilisant l'emballage d'origine, afin de pouvoir l'expédier en toute sécurité. Pour le support technique, l'entretien ou les questions et informations sur les produits, veuillez contacter votre détaillant local ou le bureau ci-dessous :
IAG Service Dept.
13/14 Glebe Road
Huntingdon
Cambridgeshire
PE29 7DL
UK
Tél: +44(0)1480 452561
Email: service@quad-hifi.co.uk
Pour des informations sur les autres centres de service agréés dans le monde, contactez QUAD International, UK.
Une liste des distributeurs mondiaux est disponible sur le site web de QUAD : www.quad-hifi.co.uk
