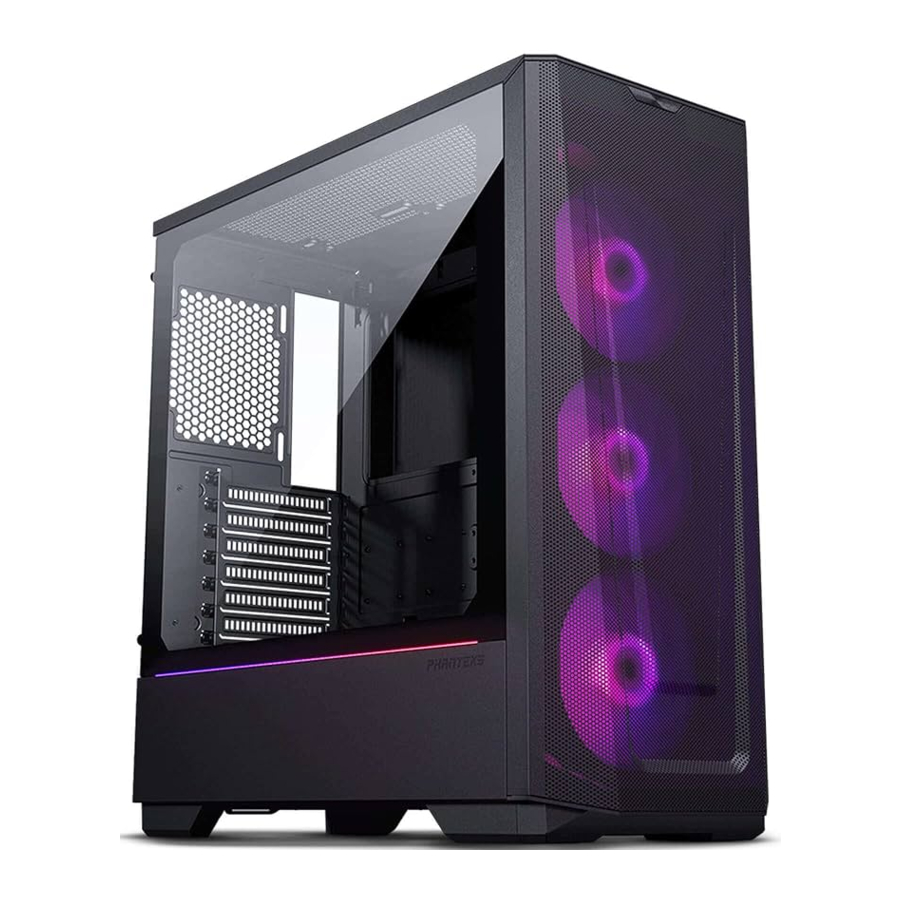

Manuel du Phanteks Eclipse G360A
INSTRUCTIONS
Merci d'avoir choisi Phanteks. Veuillez prendre un moment pour lire attentivement ce manuel. Ce manuel vous guidera à travers toutes les fonctionnalités de l'Eclipse G360A et les étapes d'installation pour assembler un système complet.
Ce manuel est destiné à : Eclipse G360A
Phanteks décline toute responsabilité pour les dommages causés par une installation ou une utilisation incorrecte de ce produit.
ACCESSOIRES INCLUS
SUPPORT VENTILATEUR ET RADIATEUR
| VENTILATEURS | AVANT | HAUT | ARRIÈRE |
| 120mm | 3x | 3x | 1x |
| 140mm | 2x | 2x | - |
| RADIATEUR | |||
| 120mm | jusqu'à 360 * | jusqu'à 360 | * jusqu'à 120 |
| 140mm | jusqu'à 280 | - | - |
* Il n'est pas possible d'installer un radiateur de 360 à l'avant et en haut simultanément
| DÉGAGEMENT | |
| Hauteur du refroidisseur CPU | 162 mm |
| Hauteur de la RAM | 42 mm avec radiateur supérieur |
| Longueur du GPU | 400 mm |
| Alimentation | 220 / 280 mm |
| E-ATX | 280 mm largeur |
| Radiateur avant 360 | 122x398x65 mm |
| Radiateur avant 280 | 142x330 mm |
| Radiateur supérieur 360 | 122x398 mm |
E/S AVANT
COMMANDES D-RGB
ÉTEINDRE LES LEDS
Appuyez et maintenez le bouton MODE pendant deux secondes pour éteindre les LED, appuyez à nouveau pour les allumer.
REMARQUE | Les boutons de contrôle D-RGB sont désactivés s'ils sont connectés à une carte mère.
ASTUCE
Pour un effet lumineux D-RGB plus éclatant, placez les ventilateurs directement sous le panneau avant.
RETRAIT DES PANNEAUX
Avant de commencer le processus d'installation, nous vous recommandons de retirer tous les panneaux externes. Suivez les étapes ci-dessous.

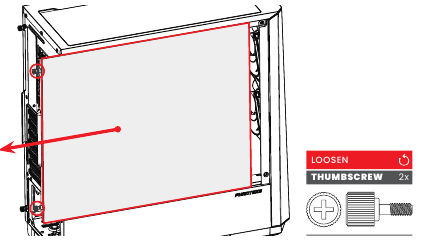

PANNEAU LATÉRAL GAUCHE
Desserrez les 2 vis moletées captives et faites glisser pour retirer le panneau latéral en verre trempé.
PANNEAU AVANT ET FILTRES À POUSSIÈRE
Retirez le panneau avant en le tirant par le bas.

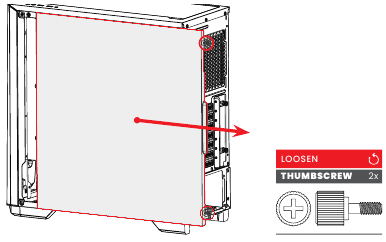

PANNEAU LATÉRAL DROIT
Desserrez les 2 vis moletées captives et faites glisser pour retirer le panneau latéral droit.
SUPPORTS DE VENTILATEUR AVANT
Retirez les supports avant pour faciliter l'installation des ventilateurs ou du radiateur avant.
Pour les ventilateurs de 140 mm, retirez uniquement le support gauche.
INSTALLATION DU MATÉRIEL
CARTE MÈRE
Installez la carte mère ATX à l'aide de 9 vis de carte mère. Pour les cartes mères M-ATX, suivez les instructions de la carte mère pour déplacer les entretoises à la bonne position.
ALIMENTATION
Installez l'alimentation avec 4 vis PSU.
STOCKAGE | SSD 2,5"
Faites glisser le support SSD vers le haut pour le retirer du châssis.
Fixez le SSD avec 4 vis SSD au support SSD.
STOCKAGE | HDD 3,5"
Faites glisser les tiroirs HDD 3,5" hors de la cage HDD.
La cage HDD a 2 positions possibles pour permettre un radiateur avant de 360
ou pour un dégagement PSU supplémentaire
ASTUCE
Le tiroir HDD peut également accueillir un SSD 2,5"
Ouvrez les clips latéraux, placez le HDD et fermez les clips pour maintenir le HDD en place.
Pour déplacer (ou retirer) le support HDD vers une position différente, retirez les 8 vis situées en bas et le cache PSU.
CÂBLES
Connectez les câbles E/S avant à la carte mère et à l'alimentation.
E/S AVANT DE LA CARTE MÈRE
D'autres produits d'éclairage D-RGB peuvent être connectés au contrôleur D-RGB intégré. En option, l'éclairage peut être connecté et contrôlé via le logiciel de la carte mère.
ÉTENDRE AVEC PLUS DE PRODUITS D-RGB
SYNCHRONISER L'ÉCLAIRAGE AVEC LA CARTE MÈRE
MISE À NIVEAU OPTIONNELLE
SUPPORT GPU VERTICAL (PH-VGPUKT4.0_03)
Le châssis G360A prend en charge le support GPU vertical Phanteks. Le support GPU vertical prend en charge les GPU à 3 et 4 emplacements avec accès aux connecteurs GPU sur les emplacements 1 et 2.
Il peut être facilement installé dans la zone des emplacements PCI. Suivez les instructions incluses avec le support GPU vertical.
CONFIGURATION DE REFROIDISSEMENT RECOMMANDÉE
Le châssis Eclipse G360A permet de multiples configurations de refroidissement différentes. Voici quatre exemples pour maximiser le potentiel de refroidissement du G360A.
| REFROIDISSEUR AIO 360 AVANT Les ventilateurs peuvent être placés à l'avant du châssis, derrière le panneau avant. | REFROIDISSEUR AIO 360 SUPÉRIEUR Dégagement Hauteur RAM | 42 mm |
 |  |
| REFROIDISSEUR AIO 280 AVANT Les ventilateurs peuvent être placés à l'avant du châssis, derrière le panneau avant. | 4X VENTILATEURS 140 MM HAUT & AVANT Nombre maximal de ventilateurs de 140 mm |
 |  |
