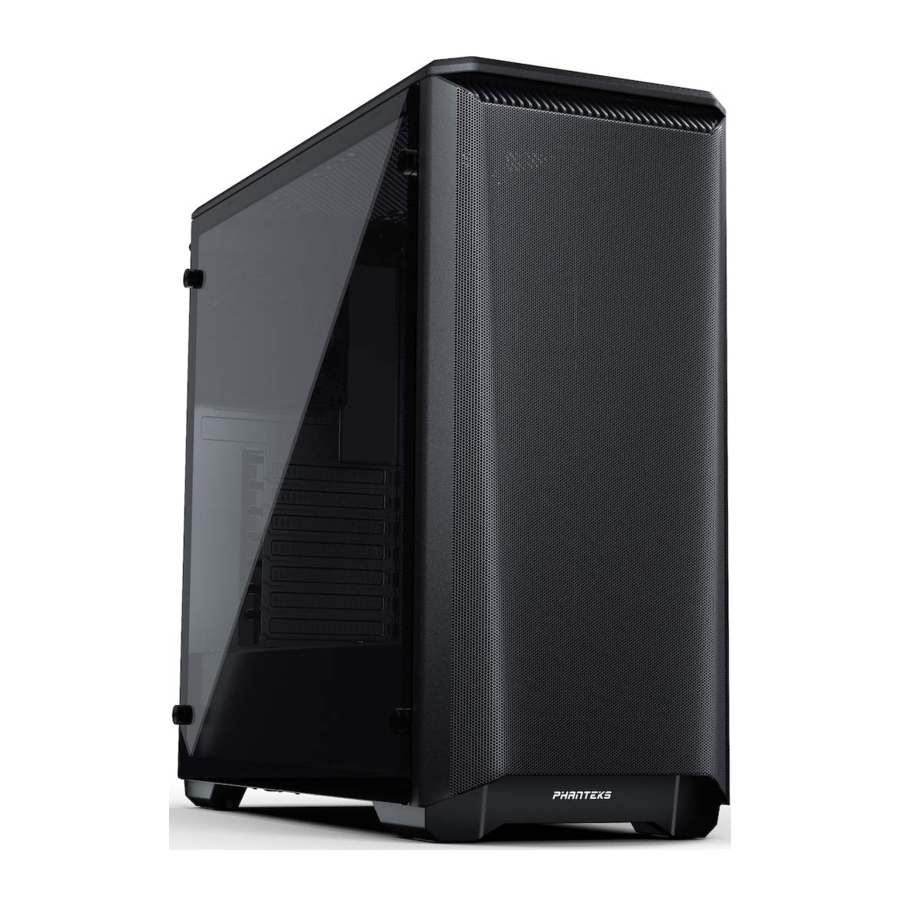

Manuel Phanteks Eclipse P400A / P400(S)

CONNEXION DES CÂBLES

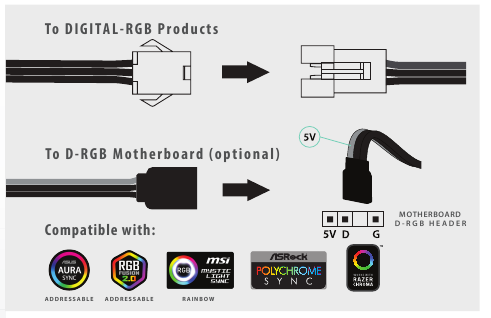

CONNEXION AUX PRODUITS D'ÉCLAIRAGE D-RGB (MODÈLE P400A _ D)

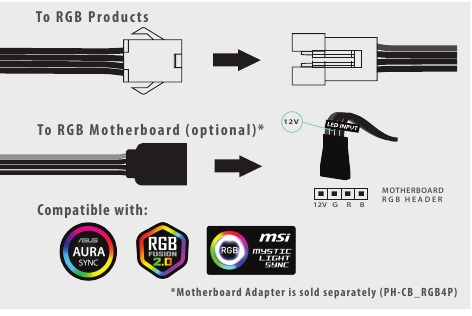

CONNEXION AUX PRODUITS D'ÉCLAIRAGE RGB (MODÈLES P400 (S))

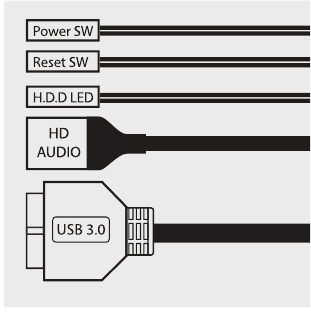

CONNEXION À LA CARTE MÈRE

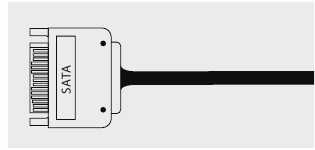

CONNEXION À L'ALIMENTATION

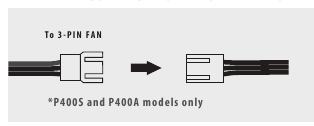

CONNEXION AUX VENTILATEURS 3 BROCHES

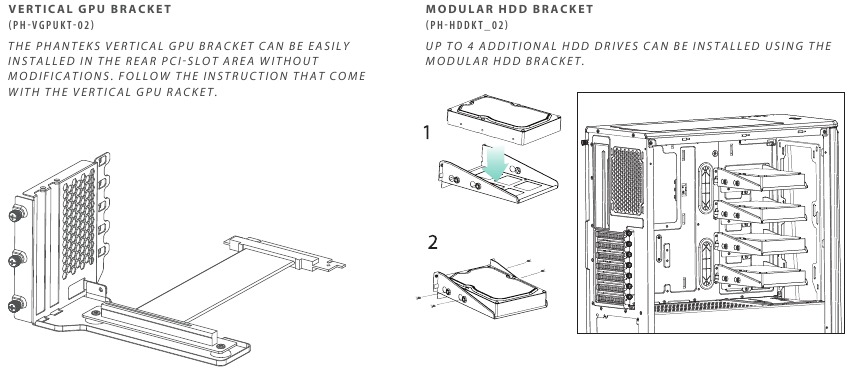

MISES À NIVEAU OPTIONNELLES

INTRODUCTION

Nous vous remercions d'avoir choisi Phanteks. Veuillez prendre un moment pour lire attentivement ce manuel. Phanteks ne sera pas responsable des dommages survenus suite à une installation ou une utilisation incorrecte de ce produit.

Ce manuel est applicable aux produits suivants :
PH-EC400ATG
PH-EC400ATG_D
PH-EC416PTG
PH-EC416PSTG

ACCESSOIRES INCLUS

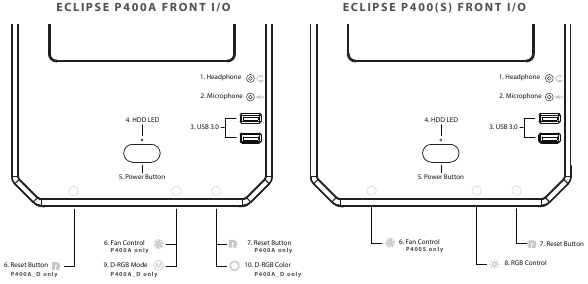

APERÇU DU PRODUIT

1. Casque
2. Microphone
3. USB 3.0
4. LED HDD
5. Bouton d'alimentation
6. Contrôle des ventilateurs
7. Bouton de réinitialisation
8. Contrôle RGB
9. Mode D-RGB
10. Couleur D-RGB

Le contrôleur de ventilateur 3 broches vous permet de régler la vitesse de tous les ventilateurs connectés à faible, moyenne ou pleine vitesse.

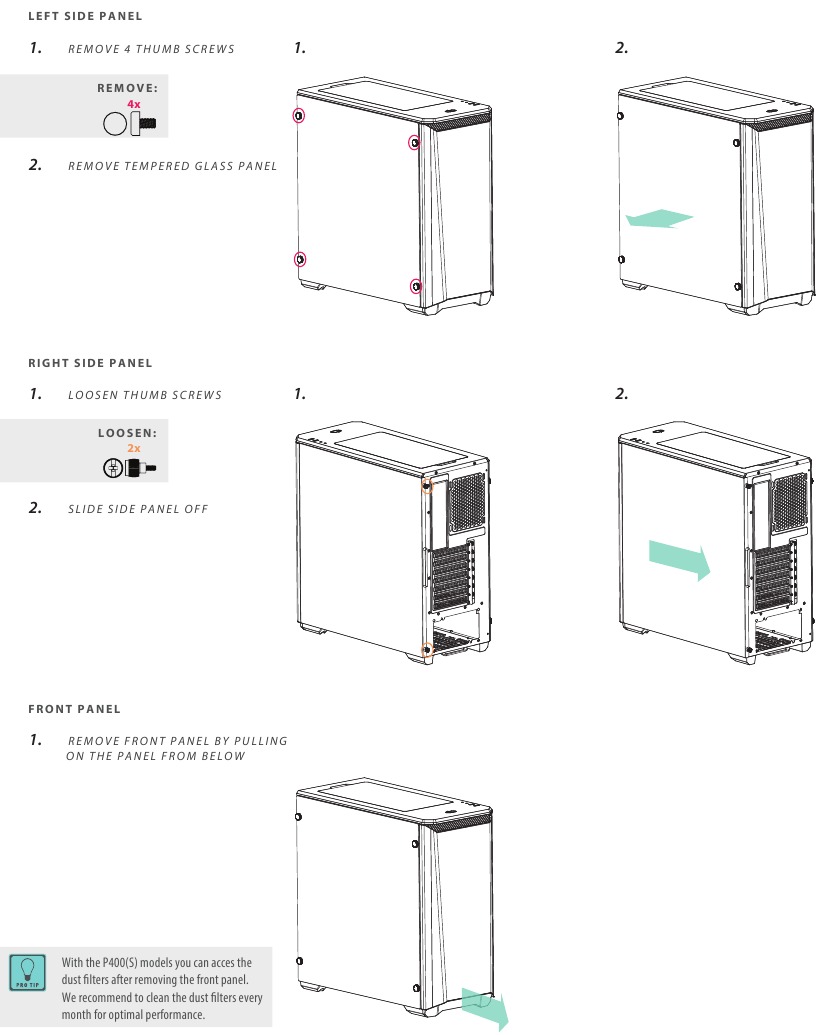

Trois panneaux peuvent être retirés du châssis P400 : le panneau latéral gauche en verre trempé, le panneau latéral droit et le panneau avant. Suivez les étapes ci-dessous.

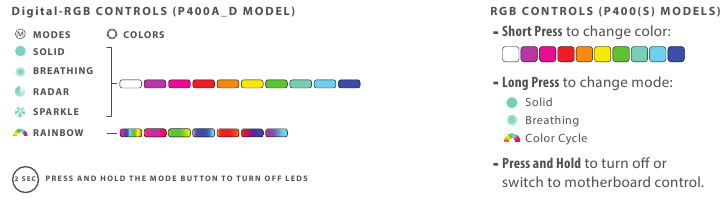

CONTRÔLES DE L'ÉCLAIRAGE

Appuyez et maintenez pour désactiver le contrôleur du boîtier afin de le synchroniser avec le logiciel RGB ou D-RGB de la carte mère.

INSTALLATION DU MATÉRIEL

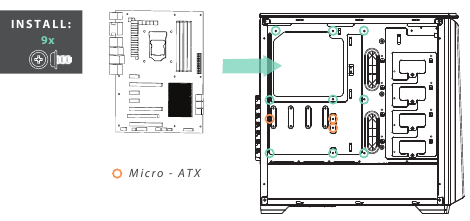

CARTE MÈRE

1. INSTALLEZ LA CARTE MÈRE AVEC 9 VIS DE CARTE MÈRE

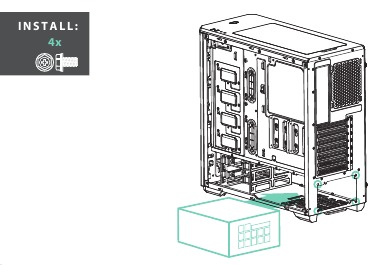

ALIMENTATION

1. INSTALLEZ L'ALIMENTATION AVEC 4 VIS PSU


SSD 2,5"

1. INSTALLEZ LE DISQUE SSD AVEC 4 VIS SSD

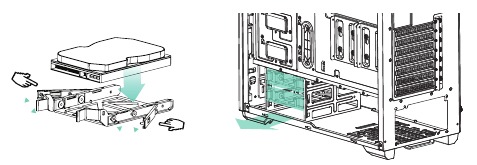

HDD 3,5"

1. INSTALLEZ LE DISQUE HDD DANS LE SUPPORT HDD SANS OUTIL ET FAITES-LE GLISSER DANS LE CHÂSSIS


Le support HDD peut également accueillir un SSD 2,5 pouces

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel Phanteks Eclipse P400A / P400(S)

Les langues disponibles
