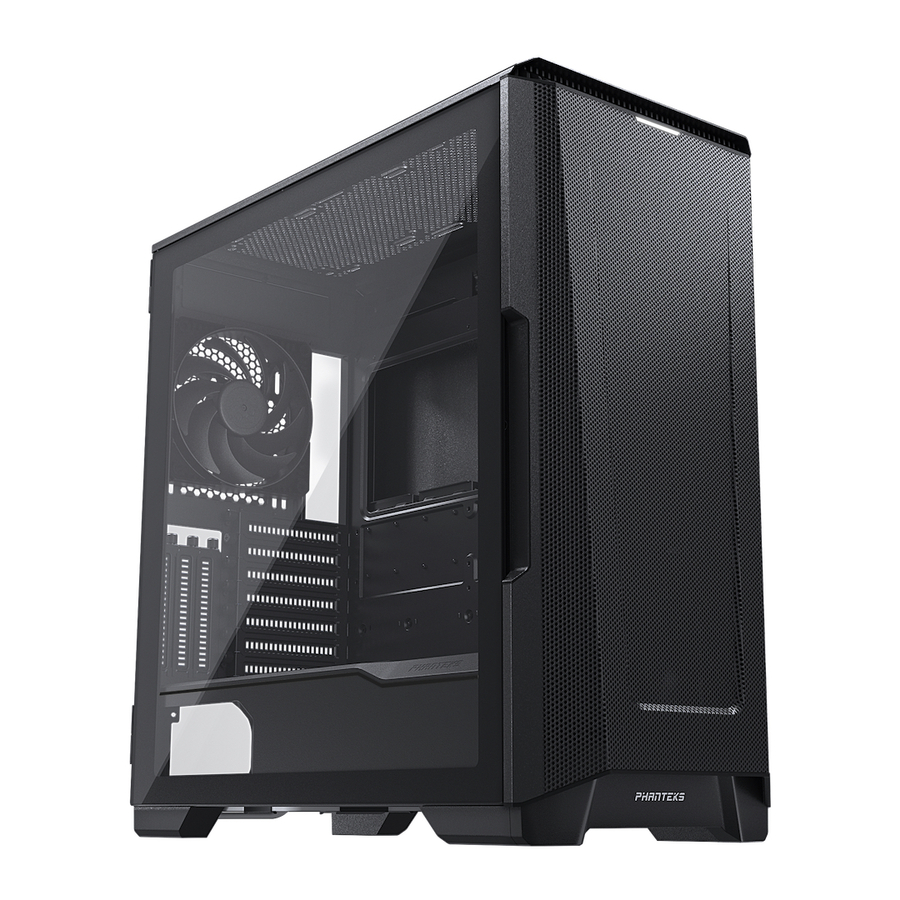

Phanteks ECLIPSE PH-EC500ATG_/BK/DBK/DWT Guide d'installation

ACCESSOIRES INCLUS

PRÉSENTATION DU PRODUIT

DÉGAGEMENT
Hauteur du refroidisseur CPU 190 mm
Dégagement GPU 435 mm
Dégagement du radiateur avant 95 mm
Dégagement du radiateur supérieur 65 mm

CARACTÉRISTIQUES DE L'E/S AVANT

1. Casque / Microphone
2. USB 3.0
3. USB-C Gen 2
4. D-RGB Color (P500A-D uniquement)
5. D-RGB Mode (P500A-D uniquement)
6. Bouton de réinitialisation (P500A uniquement)
7. Bouton d'alimentation

COMMANDES Digital-RGB

(MODÈLE P500A_D)

Appuyez et maintenez le bouton de mode pour éteindre les LED
Appuyez à nouveau pour allumer

PRÉPARATION DE L'INSTALLATION

ÉTAPE 1. RETRAIT DES PANNEAUX DU BOÎTIER

1. OUVREZ LE PANNEAU LATÉRAL GAUCHE, PUIS SOULEVEZ LE PANNEAU POUR LE RETIRER.

2. DESSERREZ LES VIS À MAIN SUR LE PANNEAU LATÉRAL DROIT, PUIS FAITES GLISSER LE PANNEAU.

3. RETIRER LE PANNEAU AVANT EN TIRANT LE PANNEAU PAR LE BAS


INSTALLATION DU MATÉRIEL

ÉTAPE 2. INSTALLATION DE LA CARTE MÈRE

INSTALLEZ LA CARTE MÈRE AVEC 9 VIS DE CARTE MÈRE

-POSITIONS DE MONTAGE POUR LES CARTES MÈRES M-ATX

ÉTAPE 3. INSTALLATION DE L'ALIMENTATION

L'ALIMENTATION S'INSTALLE À L'ARRIÈRE DU CHÂSSIS, DESSERREZ LES VIS À MAIN POUR RETIRER LE SUPPORT D'ALIMENTATION, INSTALLEZ L'ALIMENTATION SUR LE SUPPORT AVEC 4 VIS D'ALIMENTATION

Branchez tous les câbles nécessaires à votre configuration dans l'alimentation avant de l'installer pour faciliter l'installation

ÉTAPE 4. INSTALLATION DU STOCKAGE - DISQUE DUR 3.5"

1. INSTALLEZ LE DISQUE DUR DANS UN SUPPORT DE DISQUE DUR EMPILABLE PHANTEKS 3.5'' (2x INCLUS)

2. EMPILEZ LES SUPPORTS SI VOUS EN UTILISEZ PLUS D'UN. SINON, PASSEZ CETTE ÉTAPE.

3. POUR RETIRER UN TIROIR D'UNE PILE, SOULEVEZ LE LOQUET ET TIREZ.


LE COMPARTIMENT INFÉRIEUR PEUT ACCUEILLIR 4 TIROIRS DE DISQUE DUR EMPILABLES. *2 tiroirs de disque dur empilables sont inclus.
LA POSITION ''B'' NE LIMITERA PAS L'ESPACEMENT DE L'ALIMENTATION/DU RADIATEUR AVANT, LA POSITION ''A'' PERMET UNIQUEMENT LES VENTILATEURS AVANT.

LE COMPARTIMENT PRINCIPAL PEUT ACCUEILLIR 6 TIROIRS DE DISQUE DUR EMPILABLES.

1. RETIRER LE(S) CACHE(S) DE CÂBLES POUR DÉVOILER LES SUPPORTS DE DISQUE DUR

2. MONTER LES SUPPORTS DE DISQUE DUR SIMPLES (EMPILÉS) EN POSITION

3. FIXER AVEC 2 VIS À MAIN


ÉTAPE 5. INSTALLATION DU STOCKAGE - SSD 2.5"

INSTALLEZ LE DISQUE SSD AVEC 4 VIS SSD ET MONTEZ-LE DANS LE CHÂSSIS

ÉTAPE 6. INSTALLATION DU SUPPORT ANTI-AFFESSSEMENT GPU

1. POSITIONNEZ LE SUPPORT ANTI-AFFESSSEMENT GPU, ASSUREZ-VOUS D'AVOIR INSTALLÉ TOUTES LES CARTES GPU ET PCI AU PRÉALABLE

2. INSÉREZ LES VIS À MAIN SANS LES SERRER

3. APPUYEZ ET VERROUILLEZ LES VIS À MAIN EN POSITION


CONNEXION DES CÂBLES

ÉTAPE 7. CONNEXIONS DE LA CARTE MÈRE

1. CONNECTEZ LES CÂBLES HD-AUDIO ET USB 3.0

2. CONNECTEZ LES CÂBLES DE L'E/S AVANT À L'EN-TÊTE DE L'E/S AVANT SUR LA CARTE MÈRE (VOIR LE DIAGRAMME DE L'EN-TÊTE DE L'E/S AVANT POUR RÉFÉRENCE GÉNÉRALE)


Le diagramme est un aperçu général. Pour un aperçu plus précis de votre carte mère, veuillez consulter le manuel de cette carte mère.

ÉTAPE 8. ÉCLAIRAGE D-RGB P500A D-RGB UNIQUEMENT

1. CONNECTEZ LE CÂBLE SATA À L'ALIMENTATION


CONNECTEZ PLUS DE PRODUITS D-RGB

2. CONNECTEZ LE CONNECTEUR D-RGB AUX PRODUITS D-RGB


SYNCHRONISEZ L'ÉCLAIRAGE DE VOTRE BOÎTIER AVEC LA CARTE MÈRE (OPTIONNEL)

3. CONNECTEZ L'ADAPTATEUR D-RGB DE LA CARTE MÈRE À LA CARTE MÈRE


MISES À NIVEAU OPTIONNELLES

ÉTAPE 9. SUPPORT GPU VERTICAL - OPTIONNEL

1. INSTALLEZ LE CÂBLE RISER AVEC 2 VIS DE CÂBLE RISER

2. INSTALLEZ LE SUPPORT GPU VERTICAL AVEC 2 VIS HEXAGONALES


Le support GPU offre deux positions de montage. La position A permet un meilleur refroidissement par air et les cartes GPU à 3 slots.

ÉTAPE 10. INSTALLATION D'UN DOUBLE SYSTÈME - OPTIONNEL

1. INSTALLEZ 4 ENTRETOISES DE DOUBLE SYSTÈME SUR LA PARTIE INFÉRIEURE DU SUPPORT ITX

2. INSTALLEZ LA CARTE MÈRE ITX SUR LE SUPPORT À L'AIDE DES VIS DE CARTE MÈRE INCLUSES

3. CONNECTEZ L'INTERRUPTEUR D'ALIMENTATION ET LE CONNECTEUR DE LA LED D'ALIMENTATION À LA CARTE MÈRE

4. RETIRER LE COUVERCLE DU DOUBLE SYSTÈME DU CHÂSSIS

5. INSTALLEZ LE SUPPORT ITX AVEC 4 VIS DE SUPPORT ITX

6. (OPTIONNEL) SI VOUS UTILISEZ LE CÂBLE RISER X16 POUR INSTALLER UNE CARTE GPU VERTICALE SUR LE DEUXIÈME SYSTÈME, DÉPLACEZ L'ATTACHE VELCRO POUR FACILITER LE ROUTAGE DU CÂBLE RISER (CÂBLE RISER VENDU SÉPARÉMENT)
