Phanteks NV7 - Manuel du boîtier PC

INTRODUCTION

PRÉSENTATION DU PHANTEKS NV7

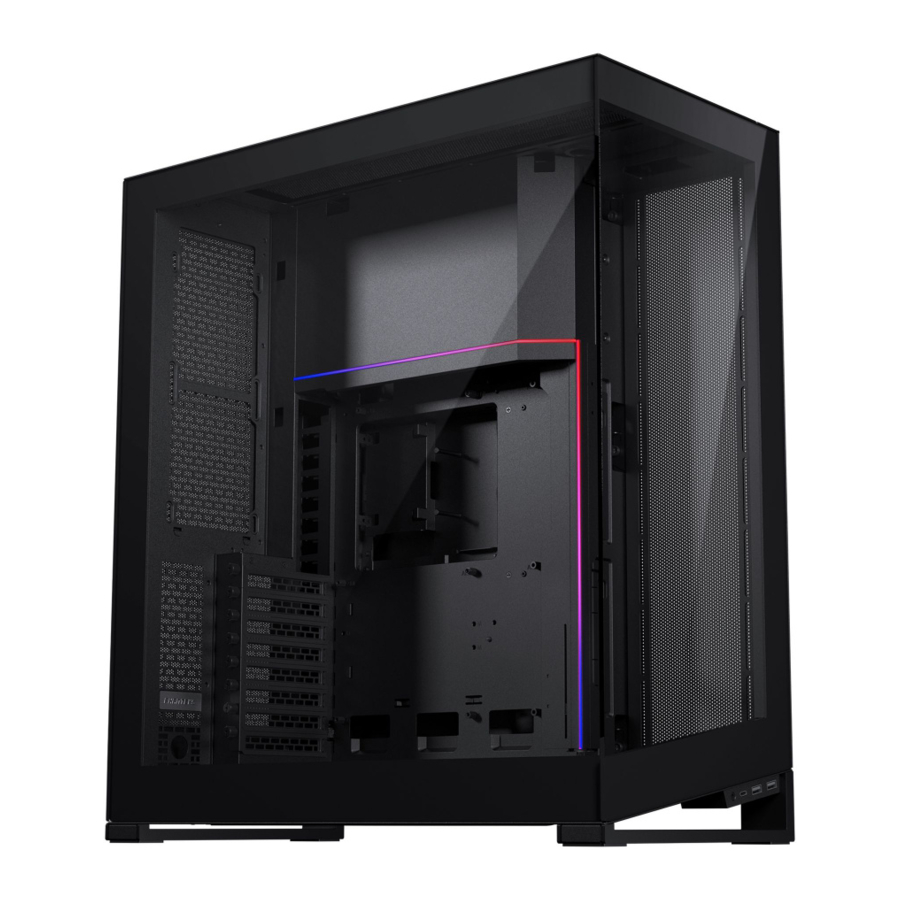

Le Phanteks NV7 est un boîtier pleine tour vitrine offrant un design épuré sous tous les angles. C'est le premier modèle de la nouvelle série NV, conçue pour mettre en valeur votre matériel dans un châssis de qualité supérieure. Les performances sont optimisées grâce aux panneaux en maille ultra-fine, tout en offrant une esthétique nette et élégante avec les panneaux latéraux avant et gauche en verre trempé quasi sans joint.

EFFETS D'ÉCLAIRAGE

L'éclairage D-RGB peut être facilement contrôlé à l'aide des 4 boutons situés sur le dessus du boîtier :
EFFETS D'ÉCLAIRAGE - Commandes
EFFETS D'ÉCLAIRAGE - Modes

ÉTEINDRE LES LEDS
Appuyez et maintenez le bouton MODE (Mode) pendant deux secondes pour éteindre les LED, appuyez à nouveau pour les rallumer (Marche)

VUE ÉCLATÉE

VUE ÉCLATÉE
PIÈCES

  1. Châssis
  2. Panneau avant en verre
  3. Panneau latéral droit en maille
  4. Panneau latéral gauche en verre
  5. Panneau supérieur
  6. Support de ventilateur inférieur
  7. Support de ventilateur latéral
  8. Porte arrière
  9. Filtre à poussière inférieur
  10. Connectique avant
  11. Support de carte graphique
  12. Cache de carte mère
  13. Cache D-RGB
  14. Connectique supérieure
  15. Cache arrière en maille
  16. Cache de flux d'air

ACCESSOIRES


SUPPORT DE CARTE GRAPHIQUE
Inclus dans la boîte d'accessoires


VIS


CACHE DE FLUX D'AIR
2x inclus dans la boîte d'accessoires

AUTRES ACCESSOIRES
1x Câble adaptateur D-RGB pour carte mère
1x Chiffon en microfibre
6x Colliers de serrage
1x Manuel

SPÉCIFICATIONS

SPÉCIFICATIONS DU BOÎTIER
Dimensions (PxLxH) 532 x 253 x 586 mm / 20.9 x 10.0 x 23.1 in
Format Grande tour
Matériaux Acier, panneaux avant et latéraux en verre trempé
Support de carte mère ATX, micro-ATX, mini-ITX, E-ATX (jusqu'à 277 mm de large), SSI-CEB (jusqu'à 290 mm sans cache)
Connectique avant Bouton d'alimentation, 1x USB 3.2 Gen2 Type-C, 2x USB 3.0, Mode D-RGB, Couleur D-RGB, Vitesse D-RGB, Canal D-RGB, Microphone/Casque
SLOTS PCI & BAIES DE LECTEUR
Slots PCI 8x
Interne 2.5" 6x
Interne 3.5" 2x
VENTILATEUR 120mm 140mm
Côté 4x -
Dessus 3x -
Dessous 3x 3x
Arrière 2x -
RADIATEUR 120mm 140mm
Côté jusqu'à 360 -
Dessus jusqu'à 360 -
Dessous jusqu'à 360 jusqu'à 280
Arrière jusqu'à 240 -
ACCESSOIRES INCLUS
Support de carte graphique 1x
Cache de flux d'air 2x
Boîte à outils 1x
DÉGAGEMENT
Longueur GPU 450 mm / 17.7 in
Hauteur du refroidisseur CPU 185 mm / 7.3 in
Longueur de l'alimentation 255 mm / 10.0 in
Radiateur latéral 360 Taille maximale: 132 x 440 mm
Épaisseur du radiateur latéral 360 65 mm (vers GPU)
Radiateur supérieur 360 Taille maximale: 132 x 440 mm
Radiateur arrière 240 Taille maximale: 132 x 320 mm

RETIRER LES PANNEAUX EXTERNES

  1. OUVRIR LE PANNEAU ARRIÈRE
    Ouvrez la porte arrière en la tirant par le coin inférieur droit.
  2. RETIRER LE PANNEAU LATÉRAL EN VERRE
    Desserrez les 2 vis à molette à l'arrière, faites glisser le panneau latéral en verre vers l'arrière et inclinez-le sur le côté pour le retirer.
  3. RETIRER LE PANNEAU AVANT EN VERRE
    Dévissez les 2 vis du côté gauche et faites glisser le panneau vers la gauche pour le retirer. Facultativement, ce panneau peut être laissé en place pendant l'installation.
  4. RETIRER LE PANNEAU SUPÉRIEUR
    Desserrez les 2 vis à molette du panneau supérieur à l'arrière. Faites glisser le panneau supérieur vers l'arrière pour le retirer.
  5. RETIRER LE PANNEAU LATÉRAL DROIT
    Retirez la vis sur le dessus et faites glisser le panneau droit vers le haut pour le retirer.
  6. RETIRER LA PORTE ARRIÈRE
    Facultativement, retirez la porte arrière en la faisant glisser vers le haut lorsqu'elle est en position ouverte.

RETIRER LES CACHES

  1. RETIRER LE CACHE D-RGB
    Faites glisser le cache D-RGB vers l'avant du châssis pour le retirer.
    RETIRER LES CACHES - Étape 1 - RETIRER LE CACHE D-RGB
  2. RETIRER LE CACHE DE CARTE MÈRE
    Retirez la vis située sur le côté droit du châssis. Poussez le cache de la carte mère vers le bas pour le retirer.
    RETIRER LES CACHES - Étape 2 - RETIRER LE CACHE DE CARTE MÈRE

INSTALLATION DE LA CARTE MÈRE

INSTALLATION DE LA CARTE MÈRE

  1. ALIGNER LA CARTE MÈRE
    Alignez la carte mère avec les trous de vis du plateau de carte mère du châssis.
  2. FIXER LA CARTE MÈRE
    Fixez la carte mère avec 9 vis de carte mère.

information CONSEIL DE PRO
Utilisez l'outil d'entretoise inclus pour retirer et réinstaller facilement les entretoises de carte mère pour d'autres formats de carte mère.

information ATTENTION
Pour les formats Micro-ATX et SSI-CEB, vérifiez les instructions de la carte mère pour connaître l'emplacement des entretoises.

INSTALLATION DE L'ALIMENTATION

  1. INSÉRER L'ALIMENTATION
    Insérez l'alimentation par le côté droit du châssis.
    INSTALLATION DE L'ALIMENTATION

information CONSEIL DE PRO
Fixez d'abord tous les câbles d'alimentation avant d'installer l'alimentation dans le châssis.

  1. FIXER L'ALIMENTATION
    Fixez l'alimentation par l'arrière avec 4 vis d'alimentation.

POSITIONS DES RADIATEURS ET VENTILATEURS

POSITIONS DES RADIATEURS
POSITIONS DES RADIATEURS
Côté: jusqu'à 360
Dessous: jusqu'à 360/280
Dessus: jusqu'à 360
Arrière: jusqu'à 240

POSITIONS DES VENTILATEURS
POSITIONS DES VENTILATEURS
Côté: 4x 120 mm
Dessous: 3x 120/140 mm
Dessus: 3x 120 mm
Arrière: 2x 120 mm

CONFIGURATION REFROIDISSEMENT PAR AIR

CONFIGURATION REFROIDISSEMENT PAR AIR RECOMMANDÉE

Côté: Admission
Dessous: Admission
Dessus: Évacuation
Arrière: Évacuation

CONFIGURATION REFROIDISSEMENT LIQUIDE

CONFIGURATION REFROIDISSEMENT LIQUIDE RECOMMANDÉE

Côté: Évacuation
Dessous: Admission
Dessus: Évacuation
Arrière: Évacuation

INSTALLATION DU VENTILATEUR ET DU RADIATEUR

SUPPORT LATÉRAL POUR VENTILATEUR/RADIATEUR

  1. RETIRER LA VIS
    Retirez la vis située sur le dessus.
  2. TIRER ET RETIRER LE SUPPORT
    Retirez le support en tirant la poignée située sur le dessus du support.
  3. INSTALLER LES VENTILATEURS/RADIATEUR
    Installez jusqu'à 4 ventilateurs de 120 mm/un radiateur de 360 mm sur le support.
  4. INSTALLER LE SUPPORT LATÉRAL
    Réinstallez le support et fixez-le avec la vis située sur le dessus.
    Utilisez les 3 découpes pour acheminer tous les câbles des ventilateurs.

informations ASTUCE DE PRO
Utilisez le couvercle de flux d'air fourni pour un flux d'air optimal. Lorsqu'il est utilisé, le flux d'air sera fermé.

SUPPORT INFÉRIEUR POUR VENTILATEUR/RADIATEUR

  1. RETIRER LE SUPPORT INFÉRIEUR
    Relâchez le support en retirant la vis moletée arrière. Faites glisser le support vers l'avant pour le retirer.
  2. INSTALLER LES VENTILATEURS/RADIATEUR
    Installez jusqu'à 3 ventilateurs de 120 mm / 3 ventilateurs de 140 mm et/ou un radiateur de 280/360 mm sur le support.
    INSTALLATION DU VENTILATEUR ET DU RADIATEUR
  3. RÉINSTALLER LE SUPPORT INFÉRIEUR
    Réinstallez le support en le faisant glisser vers l'arrière et fixez-le avec la vis moletée.

Il est possible d'installer le support dans l'autre sens pour des ventilateurs inclinés.
Les câbles des ventilateurs peuvent être acheminés à travers les découpes à l'arrière et sur le côté.
INSTALLATION DU SUPPORT INFÉRIEUR

POSITION ARRIÈRE DU VENTILATEUR/RADIATEUR

L'arrière peut accueillir jusqu'à un radiateur de 240 mm et 2 ventilateurs de 120 mm. Les ventilateurs peuvent être installés devant le panneau arrière tandis que le radiateur peut être installé derrière le panneau arrière.
POSITION ARRIÈRE DU VENTILATEUR/RADIATEUR

  1. RETIRER LE PANNEAU EN MAILLE ARRIÈRE
    Retirez la vis à l'arrière et retirez le panneau en maille.
  2. INSTALLER LES VENTILATEURS/RADIATEUR
    Installez jusqu'à 2 ventilateurs de 120 mm à l'intérieur du châssis arrière. Un radiateur de 240 mm peut être installé à l'extérieur du châssis arrière.
  3. RÉINSTALLER LE PANNEAU EN MAILLE ARRIÈRE
    Si aucun radiateur n'est installé, réinstallez le panneau en maille arrière.
    Les câbles des ventilateurs peuvent être acheminés à travers les découpes à l'arrière.

POSITION SUPÉRIEURE DU VENTILATEUR/RADIATEUR

  1. INSTALLER LES VENTILATEURS/RADIATEUR
    Jusqu'à 3 ventilateurs de 120 mm/un radiateur de 360 mm peuvent être directement installés dans la partie supérieure du châssis.
    Les câbles des ventilateurs peuvent être acheminés à travers les découpes sur le dessus.
    POSITION SUPÉRIEURE DU VENTILATEUR/RADIATEUR

BOUTON D'ALIMENTATION ET LED

  1. CONNECTER LE BOUTON D'ALIMENTATION
    Connectez le module de l'interrupteur d'alimentation à la carte mère.

    CONNEXION DU BOUTON D'ALIMENTATION ET DE LA LED

E/S AVANT

INTERFACE E/S

E/S AVANT - APERÇU DE L'INTERFACE E/S

  • USB 3.1 GEN 2 TYPE-C (1x)
  • USB 3.0 TYPE-A (2x)
  • Casque/micro (1x)

CONNECTER LES CÂBLES D'E/S À LA CARTE MÈRE

E/S AVANT - CONNEXION DES CÂBLES D'E/S À LA CARTE MÈRE

  1. CONNECTER USB 3.1 GEN 2 TYPE-C
  2. CONNECTER USB 3.0 TYPE-A
  3. CONNECTER L'AUDIO HD

DÉPLACER L'E/S AVANT VERS UN EMPLACEMENT SECONDAIRE

DÉPLACER L'E/S AVANT VERS UN EMPLACEMENT SECONDAIRE
ÉTAPES POUR DÉPLACER L'E/S VERS L'ARRIÈRE

  1. RETIRER LE SUPPORT DE VENTILATEUR INFÉRIEUR
    Retirez le support de ventilateur inférieur.
  2. RETIRER LES VIS
    Dévissez les 2 vis situées à l'intérieur du châssis.
  3. FAIRE GLISSER L'UNITÉ D'E/S VERS L'EXTÉRIEUR
    Faites glisser l'unité d'E/S vers l'avant et retirez-la.
  4. POUSSER LE COUVERCLE VERS L'EXTÉRIEUR
    Poussez le couvercle, situé en bas à l'arrière, vers le haut pour le retirer.
  5. FAIRE GLISSER L'UNITÉ D'E/S VERS L'INTÉRIEUR
    Tirez les câbles à travers la découpe et faites glisser l'unité d'E/S dans la position arrière.
  6. FIXER L'UNITÉ D'E/S
    Fixez l'unité d'E/S dans sa nouvelle position avec 2 vis.

informations ASTUCE DE PRO
L'emplacement secondaire des E/S avant à l'arrière est idéal pour un look épuré.

CÂBLES D-RGB

CONTRÔLEUR D-RGB

Le contrôleur D-RGB intégré dispose de 2 canaux (A & B). Les deux canaux, chacun avec 2 ports D-RGB disponibles, peuvent être contrôlés séparément à l'aide des boutons de commande sur l'E/S avant.
7A max par canal, 4A max par port
CÂBLES D-RGB - APERÇU DU CONTRÔLEUR D-RGB

EFFETS ET COMMANDES D'ÉCLAIRAGE

Les effets d'éclairage et les instructions de contrôle D-RGB sont décrits dans la section "LIGHTING EFFECTS" (EFFETS D'ÉCLAIRAGE).

  1. CONNECTER LES CÂBLES SATA
    Connectez les 2 câbles SATA à l'alimentation.
    CÂBLES D-RGB - CONNEXION DES CÂBLES SATA
  2. EXTENSION AVEC D'AUTRES PRODUITS D-RGB
    Vers les produits Phanteks Digital-RGB (connecteur JST)
  3. SYNCHRONISER L'ÉCLAIRAGE AVEC LA CARTE MÈRE (OPTIONNEL)
    Le câble D-RGB vers la carte mère est inclus dans la boîte d'accessoires.
    CÂBLES D-RGB - SYNCHRONISER L'ÉCLAIRAGE AVEC LA CARTE MÈRE

INSTALLATION DU STOCKAGE

STOCKAGE DE LA PORTE SUPÉRIEURE

  1. OUVRIR LA PORTE SUPÉRIEURE
    Desserrez la vis moletée pour ouvrir la porte supérieure.
  2. INSTALLER DES DISQUES 2,5''
    Installez jusqu'à 2 disques 2,5'' avec 2 vis SSD par SSD.
    INSTALLATION DE DISQUES 2,5 POUCES

STOCKAGE DE LA PORTE INFÉRIEURE

  1. OUVRIR LA PORTE INFÉRIEURE
    Desserrez la vis moletée pour ouvrir la porte.
  2. INSTALLER LES DISQUES
    La porte inférieure peut être utilisée pour l'une des options de stockage suivantes :
    1x 3,5'' + 4x 2,5'' | 4x 2,5'' | 2x 3,5''


OPTION A - 1X 3,5'' + 4X 2,5''


OPTION B - 4X 2,5''

  1. Repositionnez le support de disque 2,5'' à l'arrière de la carte mère.
  2. Installez 2 disques 2,5'' sur la porte et 2 disques 2,5'' sur le support


OPTION C - 2X 3,5''

  1. Retirez complètement le support de disque 2,5''.
  2. Installez 2 disques 3,5'' avec les câbles acheminés vers le haut

GESTION INTERNE DES CÂBLES

GESTION DES CÂBLES D'ALIMENTATION
Les câbles de l'alimentation peuvent être acheminés comme sur l'image ci-dessous pour une gestion propre des câbles. Ouvrez le couvercle supérieur pour faire passer les câbles du CPU et de la carte mère afin de réduire la longueur excessive des câbles.
GESTION INTERNE DES CÂBLES D'ALIMENTATION


Enroulez la longueur de câble excessive à l'intérieur du couvercle supérieur.

INSTALLATION DES CACHES LED

INSTALLER LE CACHE DE LA CARTE MÈRE

Le cache de la carte mère peut être installé de deux manières :

INSTALLER LE CACHE DE LA CARTE MÈRE - Exemple 1 - Par défaut
Option 1 : Par défaut
La première option couvre un peu plus les câbles connectés à la carte mère et convient parfaitement aux cartes mères ATX de taille standard.

INSTALLER LE CACHE DE LA CARTE MÈRE - Exemple 2 - Inversé
Option 2 : Inversé
Pour la deuxième option, le cache est installé en position inversée. Cela couvre moins la carte mère et offre plus d'espace pour les cartes mères E-ATX (jusqu'à 277 mm).

Option 3 : Retirer le cache
Pour les cartes mères encore plus grandes et un dégagement maximal, il est recommandé de retirer complètement ce cache.

INSTALLATION DU CACHE DE LA CARTE MÈRE
Après avoir choisi la position préférée, alignez le cache de la carte mère (1) et faites-le glisser vers le haut (2). Fixez-le avec la vis moletée à travers le côté droit du châssis (3).

INSTALLER LE CACHE D-RGB

INSTALLATION DU CACHE D-RGB
Faites glisser le cache D-RGB vers l'arrière du châssis pour l'installer.

INSTALLATION DU SUPPORT DE CARTE GRAPHIQUE

(OPTIONNEL)

  1. INSTALLER LE SUPPORT
    Installez le support de carte graphique sur le cache de la carte mère avec 1 vis moletée.
    INSTALLATION DU SUPPORT DE CARTE GRAPHIQUE
  2. AJUSTER LA HAUTEUR
    Ajustez à la bonne hauteur pour votre carte graphique et utilisez la vis moletée pour la fixer.
  3. AJUSTER LA PROFONDEUR
    Ajustez la profondeur du support pour maintenir fermement la carte graphique et verrouillez avec 1 vis moletée sous le support.

informations ASTUCE DE PRO
Utilisez le point d'attache sur le support pour fixer le câble GPU pour un acheminement propre.

GESTION DES CÂBLES EXTERNES

PASSERELLES DE CÂBLES

Les câbles externes peuvent être gérés à l'aide des passerelles de câbles situées derrière la porte arrière. La passerelle de gauche est plus grande et peut être utilisée pour les câbles épais. Les trois autres passerelles sont plus petites et conçues pour les câbles fins.

SERRE-CÂBLE VELCRO


Utilisez le serre-câble Velcro situé en bas pour attacher tous les câbles au châssis.

PEIGNE OU PASSE-CÂBLE

Il existe deux options pour que les câbles sortent du boîtier :


Option 1 : Peigne arrière
Le peigne arrière peut être utilisé pour séparer chaque câble afin qu'ils sortent proprement du boîtier.


Option 2 : Passe-câble inférieur
Alternativement, le passe-câble situé au bas du châssis peut être utilisé pour faire sortir les câbles.

ASSISTANCE

INTERNATIONAL
RMA & Assistance Technique
E-mail
support@phanteks.com

AMÉRIQUES
RMA & Assistance Technique
Horaires
Lundi - Vendredi 09:00 - 05:00 PST

Numéro de téléphone
+1 (909) 598 2115

E-mail
support@phanteksusa.com

Pour les dernières informations sur le produit, le service et la garantie, veuillez visiter www.phanteks.com

Références

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Phanteks NV7 - Manuel du boîtier PC

Les langues disponibles

Table des Matières
