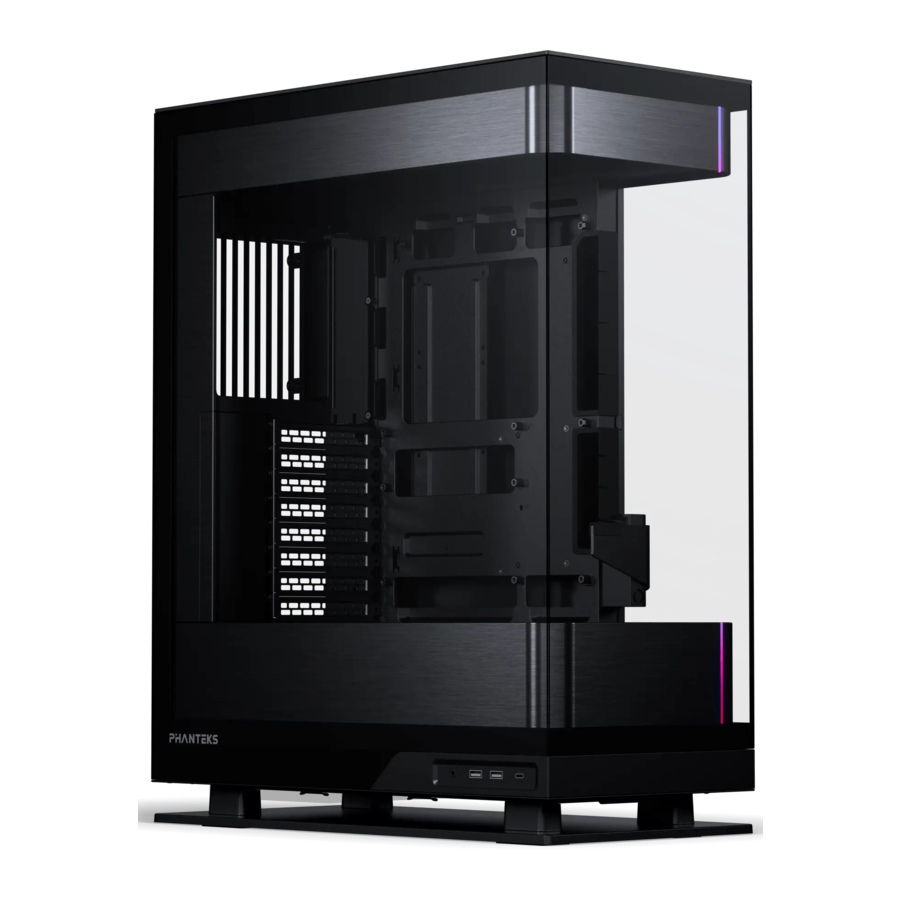

Phanteks Evolv X2, PH-ES524XTG DMW01, PH-ES524XTG DBK01 Manuel

INTRODUCTION

LÉGENDE

Retirer

Installer

Desserrez

Phanteks décline toute responsabilité pour les dommages survenus en raison d'une installation ou d'une utilisation incorrecte de ce produit.

SPÉCIFICATIONS

SPÉCIFICATIONS DU BOÎTIER

SLOTS PCI & BAIES DE LECTEUR

VENTILATEUR

RADIATEUR

ESPACE DISPONIBLE

CONTENU DE LA LIVRAISON

BOÎTE D'ACCESSOIRES

BOÎTE D'ASSORTIMENT

DIMENSIONS

DISPOSITION DES E/S

RETRAIT DES PANNEAUX EXTERNES

1. RETIREZ LE PANNEAU SUPÉRIEUR

2. RETIREZ LES VIS DU PANNEAU LATÉRAL

   ASTUCE PRO : Sécurisez les panneaux latéraux lors du transport du châssis.
3. RETIREZ LE PANNEAU LATÉRAL GAUCHE

4. RETIREZ LE PANNEAU LATÉRAL DROIT


INSTALLATION DU MATÉRIEL

INSTALLER LA CARTE MÈRE ATX

INSTALLER MICRO-ATX

Pour les cartes Micro-ATX, veuillez-vous référer au manuel de la carte mère pour une installation correcte.

Utilisez l'outil d'entretoise inclus pour retirer facilement les entretoises de la carte mère.

Emplacements des entretoises Micro-ATX

Outil de retrait des entretoises

Entretoise de la carte mère

RETIRER LE CACHE PCIe

ACCÉDER AU PANNEAU ARRIÈRE

INSTALLER L'ALIMENTATION

ASTUCE PRO : Fixez d'abord tous les câbles de l'alimentation avant d'installer l'alimentation dans le châssis.

SUPPORT VENTILATEUR & RADIATEUR

VENTILATEURS

RADIATEUR

1. INSTALLER LES VENTILATEURS INFÉRIEURS

2. INSTALLER LE VENTILATEUR ARRIÈRE

3. INSTALLER LES VENTILATEURS SUPÉRIEURS & RADIATEUR
   1.

   2. 1. ORIENTATION ARRIÈRE DES TUBES AIO

      2. ORIENTATION AVANT DES TUBES AIO


INSTALLATION DU STOCKAGE

1. SUPPORT TRIPLE SSD
   1.

   2.

2. SUPPORT DE STOCKAGE
   1.

   2.

      1. HDD 3,5" SUPÉRIEUR

      2. DOUBLE SSD 2,5" SUPÉRIEUR

      3. SSD 2,5" SIMPLE SUPÉRIEUR

      4. HDD 3,5" INFÉRIEUR


CHEMINEMENT DES CÂBLES

CÂBLE E/S SUPÉRIEUR

CÂBLES E/S LATÉRAUX

GESTION DES CÂBLES D'ALIMENTATION

GESTION DES CÂBLES DE STOCKAGE

INSTALLATION DU SUPPORT GPU

DESSERREZ LE SUPPORT GPU

AJUSTER ET FIXER LE SUPPORT GPU

FILTRES À POUSSIÈRE

FILTRE À POUSSIÈRE INFÉRIEUR

FILTRE À POUSSIÈRE SUPÉRIEUR

RMA & Support Technique

INTERNATIONAL
E-mail : support@phanteks.com

AMÉRIQUES
Heures Lundi - Vendredi 09:00 - 05:00 PST
Numéro de téléphone : +1 (909) 598 2115

E-mail : support@phanteksusa.com

INFORMATIONS DE SÉCURITÉ

Afin d'assurer une sécurité maximale, nous vous suggérons d'adopter les directives suivantes :

1. Placez le produit sur une surface propre et stable qui permet une ventilation adéquate.
2. N'utilisez pas et ne placez pas le produit et ses composants à proximité d'eau, d'humidité ou d'autres surfaces humides ; ne placez pas non plus le produit à proximité de sources de chaleur, de flammes nues ou d'autres surfaces chaudes telles que des radiateurs, des cuisinières, des cheminées et des bougies.
3. Faites preuve de prudence lors de l'utilisation de l'ordinateur de bureau pour éviter les chocs électriques ou les dommages, notamment en débranchant l'alimentation pendant les orages, en vous assurant que vos mains sont sèches avant d'utiliser (et de manipuler) l'ordinateur de bureau, en le tenant éloigné de toute source de liquide et/ou de chaleur, et en prenant toutes les autres précautions raisonnables nécessaires selon les circonstances.
4. Lorsque vous connectez des périphériques externes à votre ordinateur de bureau, planifiez soigneusement la disposition des câbles. Protégez tous les câbles connectés contre le piétinement ou le pincement, en particulier au niveau des fiches, des prises de courant ou du point de sortie.
5. Soyez extrêmement prudent lors de la manipulation/du retrait/du rattachement des composants en verre. Une fois retiré, placez le composant en verre sur une surface stable avant de poursuivre.
6. Lorsque vous débranchez des appareils et/ou des câbles connectés, tirez toujours sur la fiche ou le connecteur du câble ou de l'appareil. Ne tirez pas avec force sur son cordon.
7. Ne placez aucun objet lourd sur le produit.
8. Assurez-vous que l'ordinateur de bureau est éteint, débranché de la prise de courant, et que tous les appareils connectés sont éteints et débranchés (le cas échéant) avant d'installer ou de désinstaller tout composant interne de et/ou vers l'ordinateur de bureau ou le produit.

Pour plus d'informations et les spécifications du produit, visitez www.phanteks.com
