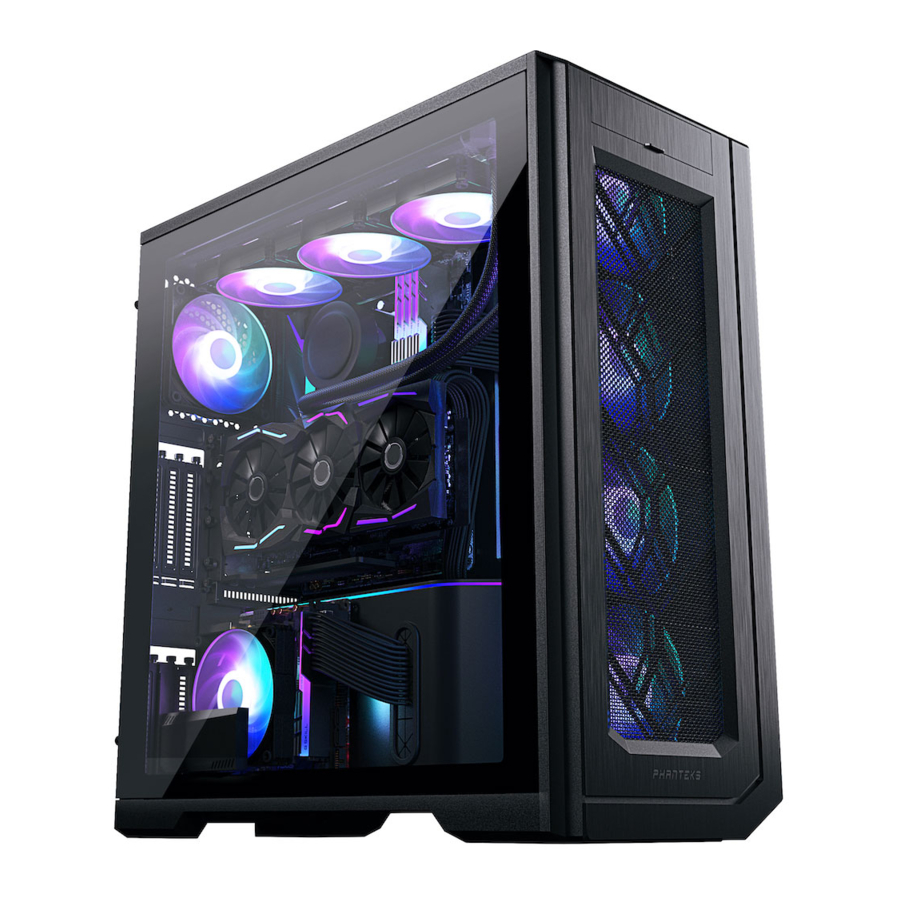

Phanteks Enthoo Pro 2 - Manuel du boîtier PC

SPÉCIFICATIONS

VUE ÉCLATÉE

La version 4* PH-ES620PC_BK n'est pas équipée d'un panneau en verre trempé

1. Châssis
2. Panneau avant
3. Panneau latéral droit
4. Panneau latéral gauche*
5. Support double alimentation
6. Cache SSD
7. Filtre anti-poussière avant
8. Filtre anti-poussière supérieur
9. Filtres anti-poussière latéraux
10. Filtre anti-poussière inférieur
11. Support de radiateur inférieur
12. Support SSD

ACCESSOIRES

SUPPORT GPU VERTICAL

• Inclus dans la boîte d'accessoires
• Câble riser vendu séparément

CACHE DOUBLE ALIMENTATION

• Préinstallé
• Permet une deuxième alimentation optionnelle
• Comprend un cache pour une apparence fermée (préinstallé)

CACHE DOUBLE SYSTÈME

• Inclus dans la boîte d'accessoires
• Permet un deuxième système Mini-ITX
• Permet un GPU vertical*
• Alimentation Revolt X vendue séparément

* Câble riser vendu séparément

SAC D'ACCESSOIRES ET BOÎTE À OUTILS
Sac d'accessoires

Support anti-affaissement GPU
6x Serre-câbles 150mm
Badge logo Phanteks

Boîte à outils

CONFIGUREZ VOTRE ENTHOO PRO II
L'Enthoo Pro 2 possède le design de châssis le plus polyvalent, vous offrant une myriade d'options. Avec tant de possibilités parmi lesquelles choisir, vous pouvez utiliser cet aperçu pour sélectionner et planifier la meilleure configuration pour votre assemblage.

MISE EN ROUTE

PRÉPARATIONS

• Le boîtier Enthoo Pro 2 est conçu pour une installation en position verticale.
• Ne mettez pas votre système sous tension tant que l'installation n'est pas terminée.
• Déchargez l'électricité statique de votre corps en touchant une surface mise à la terre avant d'effectuer toute procédure matérielle.
• Assurez-vous de consulter les manuels de votre matériel avant l'installation.

Si vous ne vous sentez pas à l'aise pour effectuer la procédure d'installation, consultez un technicien en informatique qualifié.

1. RETRAIT DU PANNEAU AVANT

2. RETRAIT DU PANNEAU LATÉRAL GAUCHE*


3. RETRAIT DU PANNEAU LATÉRAL DROIT


* Seul le modèle PH-ES620PTG est équipé d'un panneau latéral en verre trempé

INSTALLATION DE LA CARTE MÈRE

Utilisez les vis de carte mère de la boîte à outils pour installer votre carte mère sur les entretoises préinstallées.

INSTALLATION DE L'ALIMENTATION

L'alimentation peut être installée en ouvrant le cache-câbles.

1. Ouvrez le cache-câbles.
2. Positionnez l'alimentation.
3. Fixez l'alimentation avec 4x vis PSU.



INSTALLATION D'UNE DEUXIÈME ALIMENTATION

Une deuxième alimentation peut être installée en retirant le cache du panneau arrière.

1. Retirez le cache PSU arrière.
2. Positionnez les 4x patins en caoutchouc de la boîte à outils.
3. Positionnez l'alimentation.
4. Fixez l'alimentation avec 4x vis PSU.



INSTALLATION DES VENTILATEURS

Configurez votre chemin de flux d'air avec cet aperçu. Certains emplacements de ventilateurs vous permettent de choisir entre le stockage ou le refroidissement pour offrir plus de flexibilité.

Le support de radiateur inférieur se retire en desserrant la vis à molette et en le faisant glisser vers l'avant.

INSTALLATION DES LECTEURS

INSTALLATION DE SSD 2,5"
Un SSD peut être installé sur les 3x supports SSD dédiés et deux sur chacun des 4x caches SSD.

COMPARTIMENT PRINCIPAL
Un total de 8 supports HDD empilables peut être installé sur les emplacements de ventilateurs latéraux. Avant l'installation, veuillez retirer les caches SSD.

INSTALLATION DE HDD 3,5"
4x supports HDD 3,5" empilables Phanteks sont inclus.
Des supports supplémentaires sont vendus séparément (PH-HDDKT_03).

INSTALLATION DU REFROIDISSEMENT LIQUIDE

Cet aperçu présente tous les facteurs de forme, emplacements et dégagements possibles des radiateurs.

DÉGAGEMENT DU RADIATEUR
Certains dégagements de radiateur dépendent d'autres matériels installés. En soustrayant l'épaisseur du radiateur et du ventilateur, on obtient le dégagement restant pour d'autres radiateurs.

INSTALLATION DU PORT DE VIDANGE

Nous recommandons vivement d'installer un port de vidange si vous prévoyez d'installer une configuration de refroidissement liquide personnalisée. Cela garantira un entretien facile à l'avenir.

Le port de vidange est installé sur le panneau avant à l'aide d'un raccord traversant et d'un raccord d'arrêt / d'un robinet à boisseau sphérique. Le diamètre du port est de 20,5 mm.

Raccord traversant Phanteks :
PH-PTF_BK/CR_G1/4

Raccord d'arrêt Phanteks :
PH-PG_BK/CR

Robinet à boisseau sphérique Phanteks :
PH-BVA_BK/CR_G1/4

INSTALLATION DU SUPPORT ANTI-AFFESSING DE CARTE GRAPHIQUE

Pour éviter que votre carte graphique ne s'affaisse, vous pouvez installer le support anti-affaissement de carte graphique.

INSTALLATION DU SUPPORT ANTI-AFFESSING DE CARTE GRAPHIQUE

1. INSTALLEZ TOUTES LES CARTES GRAPHIQUES ET PCI
2. POSITIONNEZ LE SUPPORT ANTI-AFFESSING DE CARTE GRAPHIQUE
3. INSÉREZ LES VIS À MOLETTE SANS LES SERRER
4. APPUYEZ ET VERROUILLEZ LES VIS À MOLETTE EN POSITION.

Desserrez toujours les 2 vis à molette avant de retirer une carte graphique ou une carte PCI.

Maintenez la carte graphique dans la bonne position lorsque vous serrez les vis à molette.

CONNEXION DU PANNEAU E/S AVANT

Veuillez consulter le manuel de la carte mère pour des instructions supplémentaires.

Veuillez vous assurer de consulter le manuel de votre carte mère avant de connecter le panneau E/S avant.

CONTRÔLE DE L'ÉCLAIRAGE

L'éclairage Digital-RGB peut être facilement contrôlé avec les 2 boutons situés à l'avant du châssis.

GESTION DES CÂBLES

Utilisez les attaches Velcro à double boucle pour acheminer vos câbles. Des colliers de serrage sont inclus dans le sac d'accessoires pour gérer les câbles excédentaires.

FILTRES À POUSSIÈRE

L'Enthoo Pro 2 est équipé d'un filtre avant, inférieur, latéral, supérieur et d'un filtre d'alimentation. Nous vous recommandons de nettoyer ces filtres chaque mois pour maintenir vos performances de refroidissement optimisées.

MISES À NIVEAU OPTIONNELLES

JEU D'EXTENSIONS DE CÂBLES
PH-CBCMBO

• Disponible en plusieurs couleurs
• Comprend des peignes de câbles transparents
• Également disponible en câbles séparés

Câbles inclus : Carte mère 24 broches / CPU 4+4 broches / 2x GPU 6+2 broches

SUPPORTS HDD EMPILABLES 3,5"
PH-HDDKT_03

Pour une mise à niveau de disque 3,5" ou 2,5" jusqu'à 6 disques durs 3,5" supplémentaires avec les supports HDD optionnels. Contient 2 supports HDD empilables.

CONTRÔLEUR DE VENTILATEUR UNIVERSEL
PH-PWHUB_02

Contrôlez facilement les ventilateurs PWM 4 broches et DC 3 broches avec un seul contrôleur. Contrôlez la vitesse avec la télécommande manuelle (sans logiciel) ou synchronisée avec votre carte mère.

CÂBLES Y-SPLITTER
PH-CB-Y4P / PH-CB-Y3P

Répartiteurs de ventilateurs 4 broches/3 broches. En utilisant des câbles répartiteurs, vous pouvez installer plus de 8 ventilateurs sur le Universal FanHub.

VENTILATEUR MP HAUTE PRESSION STATIQUE
PH-F120MP / PH-F140MP

Le ventilateur MP est optimisé pour une haute pression statique afin de fournir les meilleures performances pour une configuration de refroidissement liquide.

VENTILATEUR PWM SK HAUT DÉBIT
PH-F120SK_DRGB / PH-F120SK_BBK PH-F140SK_DRGB / PH-F140SK_BBK

Les ventilateurs SK PWM à haut débit d'air offrent un refroidissement optimal et sont disponibles en tailles 120 mm ou 140 mm et en versions noir ou D-RGB.

BANDES NÉON
PH-NELEDKT_M5 / PH-NELEDKT_CMBO / PH-NELEDKT_M1

Les bandes LED Digital-RGB NEON de Phanteks offrent l'effet d'éclairage le plus doux avec de nombreuses positions de montage pour mettre en valeur votre système. Son kit de montage facile à utiliser et sécurisé vous permet de choisir le matériel à mettre en valeur avec un faisceau de lumière diffuse provenant de la bande LED NEON.

CADRES DE VENTILATEUR HALOS
PH-FF120DRGBP_BK01 / PH-FF140DRGBP_BK01
PH-FF120DRGBA_BK01 / PH-FF140DRGBA_BK01

Les cadres de ventilateur Phanteks' Halos D-RGB complètent n'importe quelle configuration de système avec un éclairage d'ambiance. Grâce à des LED haute densité, les Halos peuvent illuminer différentes variétés de ventilateurs, y compris les ventilateurs haute performance fabriqués en matériau PBT.

BANDES D-RGB
PH-DRGBLED_CMBO

Le kit combiné LED Digital-RGB de Phanteks offre une solution d'éclairage qui s'intègre parfaitement à vos produits Phanteks D-RGB et aux cartes mères D-RGB compatibles pour améliorer vos expériences d'éclairage.

Support GPU Vertical
PH-VGPUKT_02

Avec le câble Riser optionnel, vous pouvez placer n'importe quelle carte graphique 2 ou 3 slots verticalement. Compatible avec la norme PCI-E 3.0, le câble Riser présente un design mince pour plus de flexibilité et une esthétique épurée.

Câble Riser PCI - ex16 Flatline 220mm 90°
PH-CBRS_FL22

Le Phanteks PH-CBRS-FL22 permet de placer une carte graphique verticalement. Compatible avec la norme PCI-E 3.0, le câble Riser présente un design mince pour plus de flexibilité et une esthétique épurée.

Câble Riser PCI - ex16 Flatline 150mm 90°
PH-CBRS_FL15

Le Phanteks PH-CBRS-FL15 est idéal pour étendre les performances GPU du deuxième système ITX. Compatible avec la norme PCI-E 3.0, le câble Riser présente un design mince pour plus de flexibilité et une esthétique épurée.

Alimentation Revolt X
PH-P1000PS / PH-P1200PS

L'alimentation Revolt X débloque la configuration Double Système. Mais fonctionne également très bien comme alimentation "monosystème".

Alimentation Revolt PRO
PH-P850GC / PH-P1000GC

La Revolt PRO permet d'installer une seconde alimentation dans l'Enthoo Pro 2. Avec 2 alimentations, vous pouvez soit augmenter la puissance de sortie maximale, soit fournir une redondance à votre système.

Alimentation AMP
PH-P550G / PH-P650G / PH-P750G

La série AMP propose des alimentations certifiées or de haute qualité qui peuvent être connectées au Revolt PRO pour augmenter votre puissance de sortie ou exécuter un système à redondance d'alimentation.

Baie double 5,25"
PH-ODDBAY_01

La baie double 5,25" permet l'installation de 2 périphériques 5,25".

INSTALLATION D'UNE CARTE GRAPHIQUE VERTICALE

Deux positions verticales pour carte graphique sont disponibles pour le Système 1. Nous recommandons la première position en utilisant le support de carte graphique verticale.

1. INSTALLATION AVEC LE SUPPORT DE CARTE GRAPHIQUE VERTICALE
   Le support de carte graphique verticale est vendu séparément (PH-VGPUKT_02)

   Suivez les instructions fournies avec le support de carte graphique verticale.
2. INSTALLATION AVEC LE CÂBLE RISER UNIQUEMENT
   Le câble Riser est vendu séparément
   (PH-CRS_FL22)

Nous recommandons de fournir un support supplémentaire pour la carte graphique verticale pendant le transport.

INSTALLATION D'UNE BAIE 5,25"

1. INSTALLEZ D'ABORD TOUS LES PÉRIPHÉRIQUES 5,25" DANS LA BAIE 5,25"
2. PLACEZ LA BAIE 5,25" DANS LE CHÂSSIS ET FIXEZ-LA AVEC 3 VIS D'ALIMENTATION


INSTALLATION D'UN DOUBLE SYSTÈME

1. RETIREZ LE SUPPORT D'ALIMENTATION PRÉ-INSTALLÉ


2. INSTALLEZ LE SUPPORT DOUBLE SYSTÈME


   L'alimentation Revolt X de Phanteks est requise pour cette configuration.
3. INSTALLEZ LES ENTRETOISES DE CARTE MÈRE

4. INSTALLEZ LA CARTE MÈRE AVEC 4 VIS DE CARTE MÈRE

   Le bouton de réinitialisation et la LED HDD peuvent être utilisés comme bouton d'alimentation et LED d'alimentation pour le deuxième système.
5. CONNECTEZ LE BOUTON D'ALIMENTATION ET LA LED D'ALIMENTATION À LA CARTE MÈRE



INSTALLATION D'UNE CARTE GRAPHIQUE POUR DOUBLE SYSTÈME

1. INSTALLEZ LE CÂBLE RISER SUR LE SUPPORT DE CARTE GRAPHIQUE VERTICALE
   Le câble Riser est vendu séparément (PH-CBRS_FL15)

2. INSTALLEZ LE SUPPORT DE CARTE GRAPHIQUE VERTICALE AVEC 2 VIS


Le support de carte graphique a deux positions de montage. La position A permet un meilleur refroidissement par air et des cartes graphiques 3 slots.

Selon vos besoins, il n'est pas toujours nécessaire d'installer une carte graphique pour votre deuxième système si votre CPU est équipé d'une carte graphique intégrée.

NOUS CONTACTER

SERVICE CLIENT
SUPPORT TECHNIQUE ET RMA INTERNATIONAL
Courriel : support@phanteks.com
Facebook : @Phanteks

SUPPORT TECHNIQUE ET RMA AMÉRIQUES
Heures : Lundi-Vendredi 9:00 - 17:00 PST
Numéro de téléphone : +1 (909)598-2115
Courriel : support@phanteksusa.com
Facebook : @Phanteks

Pour les informations les plus récentes, veuillez consulter www.Phanteks.com

PAGE PHANTEKS ENTHOO PRO 2

PAGE FACEBOOK DE PHANTEKS

PAGE INSTAGRAM DE PHANTEKS

DURÉE DE LA GARANTIE :

1. Ventilateurs - 5 ans
2. Ports E/S - 2 ans
3. Éclairage LED - 2 ans
4. Boutons - 2 ans
5. Châssis - 5 ans
6. Panneaux avant et supérieur - 5 ans

Veuillez consulter www.phanteks.com/Warranty pour plus d'informations.
