Manuel de la Bosch UniversalDrill 18

Description du produit et spécifications

Lisez toutes les instructions de sécurité et générales.
Le non-respect des instructions de sécurité et générales peut entraîner un choc électrique, un incendie et/ou des blessures graves.
Veuillez respecter les illustrations au début de ce manuel d'utilisation.

Utilisation prévue
L'outil électrique est destiné à visser et dévisser des vis et à percer le bois, le métal et le plastique.

Caractéristiques du produit
La numérotation des caractéristiques du produit fait référence au diagramme de l'outil électrique sur la page graphique.

1. Porte-outil
2. Mandrin auto-serrant
3. Bague de présélection du couple
4. Sélecteur de vitesse
5. Bouton de déverrouillage de la batterie ^A)
6. Batterie ^A)
7. Inverseur de sens de rotation
8. Interrupteur marche/arrêt
9. Poignée (surface de préhension isolée)
10. Porte-embout universel ^A)

^A) Les accessoires illustrés ou décrits ne sont pas inclus de série avec le produit. Vous trouverez la sélection complète d'accessoires dans notre gamme d'accessoires.

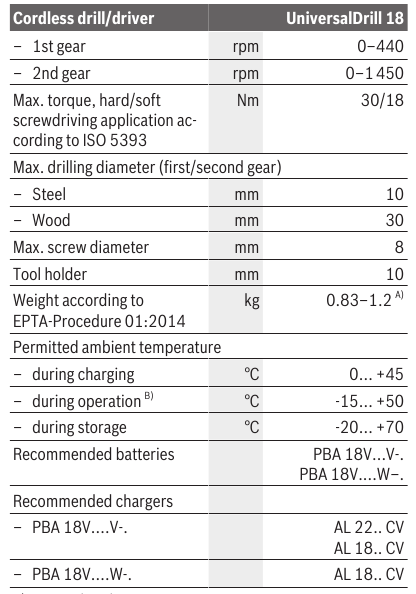

Données techniques

^A) Dépend de la batterie utilisée
^B) Performances limitées à des températures <0°C

Informations sur le bruit/les vibrations
Le niveau de vibration indiqué dans ces instructions a été mesuré conformément à une procédure de mesure standardisée et peut être utilisé pour comparer les outils électriques. Il peut également servir d'estimation préliminaire de l'exposition aux vibrations.
Le niveau de vibration indiqué s'applique aux principales utilisations de l'outil électrique. Cependant, si l'outil électrique est utilisé pour différentes applications, avec différents outils d'application ou s'il est mal entretenu, le niveau de vibration peut différer. Cela peut augmenter considérablement l'exposition aux vibrations pendant la période de travail totale.
Pour estimer précisément l'exposition aux vibrations, il convient également de prendre en compte les périodes pendant lesquelles l'outil est éteint ou en marche mais non utilisé. Cela peut réduire considérablement l'exposition aux vibrations pendant la période de travail totale.
Mettez en œuvre des mesures de sécurité supplémentaires pour protéger l'opérateur des effets des vibrations, telles que l'entretien de l'outil électrique et des outils d'application, le maintien des mains au chaud et l'organisation correcte des flux de travail.
Valeurs d'émission sonore déterminées selon EN 60745-2-1, EN 60745-2-2.
Typiquement, le niveau sonore pondéré A de l'outil électrique est inférieur à 70 dB(A). Incertitude K = 3 dB. Le niveau sonore en fonctionnement peut dépasser 80 dB(A).

Portez une protection auditive
Valeurs totales de vibration a_h (somme vectorielle triaxiale) et incertitude
déterminées selon EN 60745
Perçage dans le métal : a_h= 3 m/s², K= 1.5 m/s²
Vissage : a_h< 2.5 m/s², K= 1.5 m/s²

Assemblage

• Retirez la batterie de l'outil électrique avant d'effectuer des travaux sur l'outil électrique (par exemple, entretien, changement d'outil, etc.). La batterie doit également être retirée pour le transport et le stockage. Il existe un risque de blessure si l'interrupteur marche/arrêt est actionné involontairement.

Chargement de la batterie

• Utilisez uniquement les chargeurs répertoriés sur la page des accessoires. Seuls ces chargeurs sont adaptés à la batterie lithium-ion de votre outil électrique.

Remarque : La batterie est livrée partiellement chargée. Pour garantir la pleine capacité de la batterie, chargez-la entièrement dans le chargeur avant d'utiliser votre outil électrique pour la première fois.
La batterie lithium-ion peut être chargée à tout moment sans réduire sa durée de vie. L'interruption du processus de charge n'endommage pas la batterie.
La batterie lithium-ion est protégée contre la décharge profonde par l'"Electronic Cell Protection (ECP)". Lorsque la batterie est déchargée, l'outil électrique est éteint au moyen d'un circuit de protection : l'outil d'application ne tourne plus.

• Ne continuez pas à appuyer sur l'interrupteur marche/arrêt après l'arrêt automatique de l'outil électrique. La batterie pourrait être endommagée.

Retrait de la batterie

Pour retirer la batterie, appuyez sur le bouton de déverrouillage de la batterie et tirez la batterie vers l'arrière et hors de l'outil électrique. Ne forcez pas.

Changement d'outil (voir figure A)
La broche de perçage est bloquée lorsque l'interrupteur marche/arrêt (8) n'est pas enfoncé. Cela permet de changer l'outil d'application dans le mandrin rapidement, commodément et facilement.
Ouvrez le mandrin auto-serrant (2) en le tournant dans le sens de rotation jusqu'à ce que l'outil puisse être inséré. Insérez l'outil.
Serrez fermement la douille du mandrin auto-serrant (2) en la tournant à la main dans le sens de rotation jusqu'à ce qu'elle arrête de cliquer. Cela verrouillera automatiquement le mandrin.

Aspiration de la poussière/des copeaux
Les poussières de matériaux tels que les revêtements contenant du plomb, certains types de bois, les minéraux et le métal peuvent être nocives pour la santé. Le contact ou l'inhalation de la poussière peut provoquer des réactions allergiques et/ou entraîner des infections respiratoires chez l'utilisateur ou les personnes à proximité.
Certaines poussières, comme celles de chêne ou de hêtre, sont considérées comme cancérigènes, en particulier en relation avec des additifs de traitement du bois (chromate, produit de préservation du bois). Les matériaux contenant de l'amiante ne peuvent être travaillés que par des spécialistes.

• Assurez une bonne ventilation du lieu de travail.
• Il est recommandé de porter un masque respiratoire de classe de filtre P2.

Observez les réglementations en vigueur dans votre pays pour les matériaux à travailler.

• Évitez l'accumulation de poussière sur le lieu de travail. La poussière peut facilement s'enflammer.

Utilisation

Mise en service
Insertion de la batterie
Remarque : L'utilisation de batteries inadaptées à votre outil électrique peut entraîner des dysfonctionnements ou des dommages à l'outil électrique.
Positionnez l'inverseur de sens de rotation (7) en position centrale pour éviter toute mise en marche involontaire. Insérez la batterie chargée (6) dans la poignée jusqu'à ce que vous sentiez qu'elle s'enclenche et qu'elle affleure la poignée.

Réglage du sens de rotation (voir figure B)
L'inverseur de sens de rotation (7) est utilisé pour changer le sens de rotation de l'outil électrique. Cependant, cela n'est pas possible lorsque l'interrupteur marche/arrêt (8) est enfoncé.
Rotation à droite : Pour percer et visser, appuyez sur l'inverseur de sens de rotation (7) jusqu'à la butée gauche.
Rotation à gauche : Pour desserrer et dévisser les vis et les écrous, appuyez sur l'inverseur de sens de rotation (7) jusqu'à la butée droite.

Mise en marche/arrêt
Pour démarrer l'outil électrique, appuyez et maintenez l'interrupteur marche/arrêt (8).
Pour arrêter l'outil électrique, relâchez l'interrupteur marche/arrêt (8).

Réglage de la vitesse
Vous pouvez régler la vitesse de l'outil électrique lorsqu'il est allumé en appuyant sur l'interrupteur marche/arrêt (8) à différentes intensités.
Une légère pression sur l'interrupteur marche/arrêt (8) entraîne une faible vitesse de rotation. Une pression accrue sur l'interrupteur provoque une augmentation de la vitesse.

Présélection du couple
La bague de présélection du couple (3) peut être utilisée pour présélectionner le couple requis sur 20 niveaux et "MAX". Une fois le couple réglé atteint, l'outil d'application s'arrête. Pour le perçage, utilisez le réglage "MAX".

Sélection mécanique des vitesses

• Vous pouvez actionner le sélecteur de vitesse (4) lorsque l'outil électrique est éteint ou allumé. Cependant, vous ne devez pas le faire à pleine charge ou à couple maximal.

Vitesse I :
Plage de vitesse basse ; pour travailler avec un grand diamètre de perçage ou pour le vissage.

Vitesse II :
Plage de vitesse élevée ; pour travailler avec un petit diamètre de perçage.

Protection contre les surcharges dépendante de la température
Dans des conditions normales d'utilisation, l'outil électrique ne peut pas être surchargé. Si l'outil électrique est surchargé ou si la température admissible de la batterie est dépassée, l'électronique de l'outil électrique s'éteint jusqu'à ce que la température revienne dans la plage de température de fonctionnement optimale.

Protection contre la décharge profonde
La batterie lithium-ion est protégée contre la décharge profonde par l'Electronic Cell Protection (ECP). Lorsque la batterie est déchargée, l'outil électrique est éteint au moyen d'un circuit de protection : l'outil d'application ne tourne plus.

Conseils pratiques

• N'appliquez l'outil électrique sur la vis/l'écrou que lorsque l'outil est éteint. Les inserts d'outil rotatifs peuvent glisser.

Après avoir travaillé à basse vitesse pendant une période prolongée, vous devez faire fonctionner l'outil électrique à la vitesse maximale pendant environ trois minutes sans charge pour le refroidir.

Maintenance et Entretien

Maintenance et Nettoyage

• Retirer la batterie de l’outil électroportatif avant d’effectuer des travaux sur celui-ci (p. ex. entretien, changement d’outil, etc.). La batterie doit également être retirée pour le transport et le stockage. Il y a un risque de blessure si l’interrupteur marche/arrêt est actionné involontairement.
• Pour assurer un fonctionnement sûr et efficace, maintenez toujours l’outil électroportatif et les fentes d’aération propres.

Service après-vente et service d'application
www.bosch-do-it.com
Pour toutes les correspondances et commandes de pièces de rechange, veuillez toujours inclure le numéro d'article à 10 chiffres figurant sur la plaque signalétique du produit.

Transport
Les batteries lithium-ion contenues sont soumises aux exigences de la législation sur les marchandises dangereuses. Les batteries sont adaptées au transport routier par l'utilisateur sans restrictions supplémentaires.
Lors de l'expédition par des tiers (p. ex. : par transport aérien ou agence de transport), des exigences spéciales en matière d'emballage et d'étiquetage doivent être respectées. Pour la préparation de l'article à expédier, la consultation d'un expert en matières dangereuses est requise.
N'expédiez les batteries que si le boîtier est intact. Scotchez ou masquez les contacts ouverts et emballez la batterie de manière à ce qu'elle ne puisse pas se déplacer dans l'emballage. Veuillez également tenir compte de la possibilité de réglementations nationales plus détaillées.

Consignes de sécurité

Avertissements généraux de sécurité pour les outils électriques

Lisez tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Conservez tous les avertissements et toutes les instructions pour référence future.
Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec fil) ou à votre outil électrique alimenté par batterie (sans fil).

Sécurité de la zone de travail

• Gardez la zone de travail propre et bien éclairée. Les zones encombrées ou sombres sont propices aux accidents.
• N'utilisez pas d'outils électriques dans des atmosphères explosives, telles qu'en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques créent des étincelles qui peuvent enflammer la poussière ou les fumées.
• Éloignez les enfants et les personnes présentes lorsque vous utilisez un outil électrique. Les distractions peuvent vous faire perdre le contrôle.

Sécurité électrique

• Les fiches des outils électriques doivent correspondre à la prise. Ne modifiez jamais la fiche de quelque manière que ce soit. N'utilisez pas d'adaptateurs avec des outils électriques mis à la terre. Des fiches non modifiées et des prises correspondantes réduiront le risque de choc électrique.
• Évitez tout contact corporel avec des surfaces mises à la terre, telles que des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Il y a un risque accru de choc électrique si votre corps est mis à la terre.
• N'exposez pas les outils électriques à la pluie ou à des conditions humides. L'eau pénétrant dans un outil électrique augmentera le risque de choc électrique.
• N'abusez pas du cordon. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Gardez le cordon à l'écart de la chaleur, de l'huile, des bords tranchants ou des pièces mobiles. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
• Lorsque vous utilisez un outil électrique à l'extérieur, utilisez une rallonge adaptée à un usage extérieur. L'utilisation d'un cordon adapté à un usage extérieur réduit le risque de choc électrique.
• Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez une alimentation protégée par un dispositif de courant résiduel (DDR). L'utilisation d'un DDR réduit le risque de choc électrique.

Sécurité personnelle

• Restez vigilant, faites attention à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas un outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation d'outils électriques peut entraîner des blessures corporelles graves.
• Utilisez un équipement de protection individuelle. Portez toujours une protection oculaire. L'équipement de protection tel qu'un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque ou une protection auditive utilisé dans des conditions appropriées réduira les blessures corporelles.
• Empêchez tout démarrage involontaire. Assurez-vous que l'interrupteur est en position d'arrêt avant de vous connecter à la source d'alimentation et/ou au bloc-batterie, de ramasser ou de transporter l'outil. Transporter des outils électriques avec le doigt sur l'interrupteur ou brancher des outils électriques dont l'interrupteur est en marche est propice aux accidents.
• Retirez toute clé de réglage ou clé avant de mettre l'outil électrique en marche. Une clé ou une clé laissée attachée à une pièce rotative de l'outil électrique peut entraîner des blessures corporelles.
• Ne vous penchez pas trop. Maintenez une bonne assise et un bon équilibre à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.
• Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux. Gardez vos cheveux, vos vêtements et vos gants éloignés des pièces mobiles. Des vêtements amples, des bijoux ou des cheveux longs peuvent se prendre dans les pièces mobiles.
• Si des dispositifs sont fournis pour le raccordement d'installations d'extraction et de collecte de poussière, assurez-vous qu'ils sont connectés et correctement utilisés. L'utilisation d'un système de collecte de poussière peut réduire les risques liés à la poussière.

Utilisation et entretien des outils électriques

• Ne forcez pas l'outil électrique. Utilisez l'outil électrique approprié pour votre application. L'outil électrique approprié fera le travail mieux et en toute sécurité au rythme pour lequel il a été conçu.
• N'utilisez pas l'outil électrique si l'interrupteur ne le met pas en marche et ne l'arrête pas. Tout outil électrique qui ne peut pas être contrôlé par l'interrupteur est dangereux et doit être réparé.
• Débranchez la fiche de la source d'alimentation et/ou le bloc-batterie de l'outil électrique avant d'effectuer des réglages, de changer des accessoires ou de ranger les outils électriques. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
• Rangez les outils électriques inutilisés hors de portée des enfants et ne permettez pas aux personnes non familiarisées avec l'outil électrique ou ces instructions de l'utiliser. Les outils électriques sont dangereux entre les mains d'utilisateurs non formés.
• Entretenez les outils électriques. Vérifiez l'absence de désalignement ou de blocage des pièces mobiles, de rupture de pièces et de toute autre condition pouvant affecter le fonctionnement de l'outil électrique. S'il est endommagé, faites réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont causés par des outils électriques mal entretenus.
• Gardez les outils de coupe affûtés et propres. Les outils de coupe correctement entretenus avec des arêtes de coupe affûtées sont moins susceptibles de se coincer et sont plus faciles à contrôler.
• Utilisez l'outil électrique, les accessoires et les embouts, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à effectuer. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues pourrait entraîner une situation dangereuse.

Utilisation et entretien des outils sans fil (sur batterie)

• Rechargez uniquement avec le chargeur spécifié par le fabricant. Un chargeur adapté à un type de bloc-batterie peut créer un risque d'incendie lorsqu'il est utilisé avec un autre bloc-batterie.
• Utilisez les outils électriques uniquement avec les blocs-batteries spécifiquement désignés. L'utilisation de tout autre bloc-batterie peut créer un risque de blessure et d'incendie.
• Lorsque le bloc-batterie n'est pas utilisé, gardez-le éloigné d'autres objets métalliques, tels que des trombones, des pièces de monnaie, des clés, des clous, des vis ou d'autres petits objets métalliques, qui peuvent établir une connexion d'une borne à l'autre. Le court-circuitage des bornes de la batterie peut provoquer des brûlures ou un incendie.
• Dans des conditions abusives, du liquide peut être éjecté de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à l'eau. Si le liquide entre en contact avec les yeux, consultez un médecin. Le liquide éjecté de la batterie peut provoquer des irritations ou des brûlures.

Entretien

• Faites entretenir votre outil électrique par une personne de réparation qualifiée n'utilisant que des pièces de rechange identiques. Cela garantira le maintien de la sécurité de l'outil électrique.

Informations de sécurité pour les perceuses et les visseuses

• Tenez l'outil électrique par les surfaces de préhension isolées lorsque vous effectuez une opération où l'accessoire de coupe ou la fixation peut entrer en contact avec un câblage caché. L'accessoire de coupe et les fixations en contact avec un fil "sous tension" peuvent rendre les pièces métalliques exposées de l'outil électrique "sous tension" et pourraient donner un choc électrique à l'opérateur.
• Utilisez la(les) poignée(s) auxiliaire(s), si fournie(s) avec l'outil. Une perte de contrôle peut entraîner des blessures corporelles.
• Utilisez des détecteurs appropriés pour déterminer s'il y a des lignes d'alimentation cachées ou contactez la compagnie de services publics locale pour obtenir de l'aide. Le contact avec des câbles électriques peut provoquer un incendie et un choc électrique. L'endommagement des conduites de gaz peut entraîner une explosion. La rupture des conduites d'eau cause des dommages matériels. u Tenez fermement l'outil électrique. Lors du serrage et du desserrage des vis, soyez préparé à des réactions de couple temporairement élevées.
• Sécurisez la pièce à travailler. Une pièce à travailler serrée avec des dispositifs de serrage ou dans un étau est maintenue plus solidement qu'à la main.
• Attendez toujours que l'outil électrique soit complètement arrêté avant de le poser. L'outil d'application peut se coincer et vous faire perdre le contrôle de l'outil électrique.
• En cas de dommage et d'utilisation inappropriée de la batterie, des vapeurs peuvent être émises. Assurez-vous que la zone est bien ventilée et consultez un médecin si vous ressentez des effets indésirables. Les vapeurs peuvent irriter le système respiratoire.
• N'ouvrez pas la batterie. Il existe un risque de court-circuit.
• La batterie peut être endommagée par des objets pointus tels que des clous ou des tournevis ou par une force appliquée de l'extérieur. Un court-circuit interne peut se produire, provoquant la combustion, la fumée, l'explosion ou la surchauffe de la batterie.
• N'utilisez la batterie qu'avec des produits du fabricant. C'est la seule façon de protéger la batterie contre une surcharge dangereuse.

  Protégez la batterie contre la chaleur, par exemple contre un ensoleillement intense continu, le feu, l'eau et l'humidité. Il existe un risque d'explosion.
