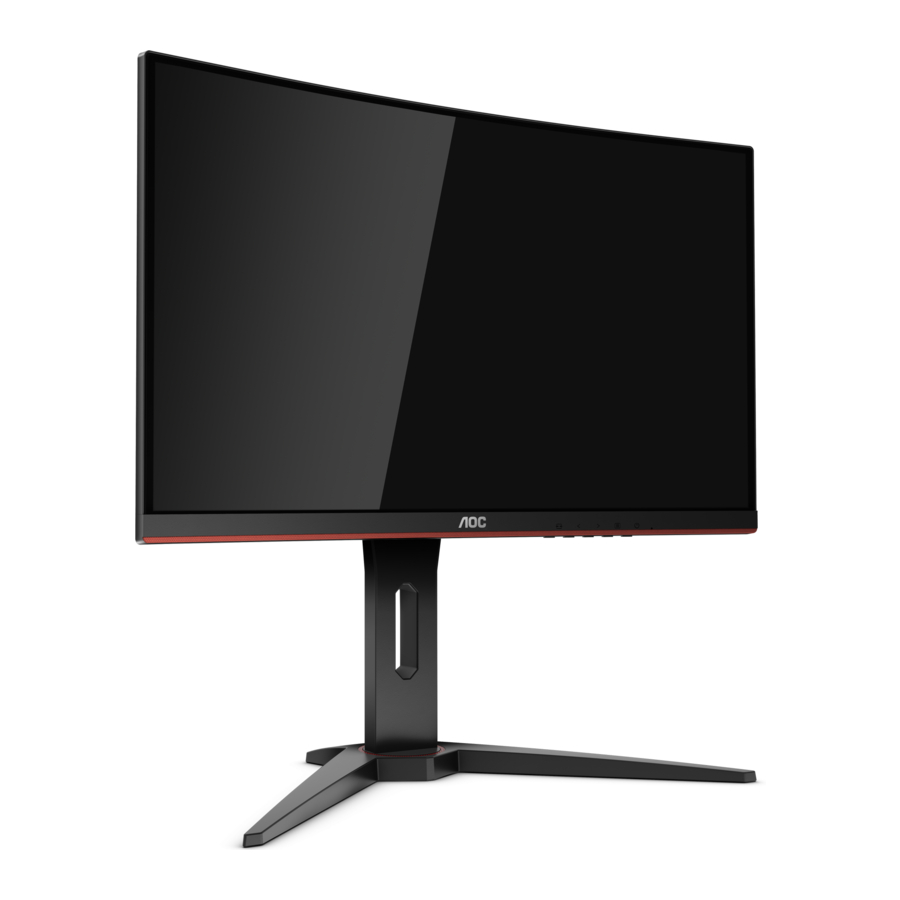

AOC C24G1A Manuel

Installation

Contenu de la boîte

Tous les câbles de signal (DP, HDMI, VGA) ne sont pas fournis pour tous les pays et régions. Veuillez vérifier auprès de votre revendeur local ou du bureau AOC pour confirmation.

Installation du pied et de la base

Veuillez installer ou retirer la base en suivant les étapes ci-dessous.
Installation :

Retrait :

Réglage de l'angle de vision

Pour une visualisation optimale, il est recommandé de regarder l'intégralité de l'écran, puis d'ajuster l'angle du moniteur selon vos préférences.
Tenez le pied afin de ne pas faire basculer le moniteur lorsque vous modifiez son angle.
Vous pouvez ajuster le moniteur comme suit :

REMARQUE :
Ne touchez pas l'écran LCD lorsque vous modifiez l'angle. Cela pourrait endommager ou casser l'écran LCD.

Connexion du moniteur

Connexions des câbles à l'arrière du moniteur et de l'ordinateur :

1. HDMI-2
2. HDMI-1
3. DP
4. D-SUB
5. Écouteurs
6. Alimentation

Connecter au PC

1. Connectez fermement le cordon d'alimentation à l'arrière de l'écran.
2. Éteignez votre ordinateur et débranchez son câble d'alimentation.
3. Connectez le câble de signal de l'écran au connecteur vidéo à l'arrière de votre ordinateur.
4. Branchez le cordon d'alimentation de votre ordinateur et de votre écran dans une prise à proximité.
5. Allumez votre ordinateur et votre écran.
   Si votre moniteur affiche une image, l'installation est terminée. S'il n'affiche pas d'image, veuillez consulter le Troubleshooting (Dépannage).
   Pour protéger l'équipement, éteignez toujours le PC et le moniteur LCD avant de procéder aux connexions.

Montage mural

Préparation à l'installation d'un bras de montage mural en option.

Ce moniteur peut être fixé à un bras de montage mural que vous achetez séparément. Débranchez l'alimentation avant cette procédure.
Suivez ces étapes :

1. Retirez la base.
2. Suivez les instructions du fabricant pour assembler le bras de montage mural.
3. Placez le bras de montage mural à l'arrière du moniteur. Alignez les trous du bras avec les trous à l'arrière du moniteur.
4. Reconnectez les câbles. Reportez-vous au manuel d'utilisation fourni avec le bras de montage mural en option pour les instructions de fixation au mur.
   Remarque : Les trous de vis de montage VESA ne sont pas disponibles pour tous les modèles, veuillez vérifier auprès du revendeur ou du service officiel d'AOC.

Fonction Adaptive-Sync

1. La fonction Adaptive-Sync fonctionne avec DP/HDMI
2. Carte graphique compatible : La liste recommandée est ci-dessous, elle peut également être consultée en visitant www.AMD.com

• Radeon™ RX Vega series
• Radeon™ RX 500 series
• Radeon™ RX 400 series
• Radeon™ R9/R7 300 series (R9 370/X, R7 370/X, R7 265 except)
• Radeon™ Pro Duo (2016)
• Radeon™ R9 Nano series
• Radeon™ R9 Fury series
• Radeon™ R9/R7 200 series (R9 270/X, R9 280/X except)

Réglage

Raccourcis clavier

Alimentation
Appuyez sur le bouton d'alimentation pour allumer le moniteur.

Menu/Entrée
Quand l'OSD n'est pas affiché, appuyez pour afficher l'OSD ou confirmer la sélection. Appuyez environ 2 secondes pour éteindre le moniteur.

Mode Jeu/<
Quand l'OSD n'est pas affiché, appuyez sur la touche "<" pour activer la fonction mode jeu, puis appuyez sur la touche "<" ou ">" pour sélectionner le mode jeu (FPS, RTS, Racing, Gamer 1, Gamer 2 ou Gamer 3) en fonction des différents types de jeu.

Point de visée/>
Quand l'OSD n'est pas affiché, appuyez sur le bouton Point de visée pour afficher / masquer le Point de visée.

Source/Auto/Quitter
Quand l'OSD est fermé, appuyer sur le bouton Source/Auto/Quitter activera la fonction de raccourci pour la source.
Quand l'OSD est fermé, appuyez sur le bouton Source/Auto/Quitter en continu pendant environ 2 secondes pour effectuer la configuration automatique (Uniquement pour les modèles avec D-Sub).

Paramètres OSD

Instructions de base et simples sur les touches de commande.

1. . Appuyez sur le bouton MENU pour activer la fenêtre OSD.
2. . Appuyez sur< ou > pour naviguer dans les fonctions. Une fois la fonction souhaitée mise en surbrillance, appuyez sur le bouton MENU pour l'activer, appuyez sur < ou > pour naviguer dans les fonctions du sous-menu. Une fois la fonction souhaitée mise en surbrillance, appuyez sur le bouton MENU pour l'activer.
3. . Appuyez sur< ou > pour modifier les paramètres de la fonction sélectionnée. Appuyez sur le bouton AUTO pour quitter. Si vous souhaitez ajuster une autre fonction, répétez les étapes 2 et 3.
4. . Fonction de verrouillage OSD : Pour verrouiller l'OSD, maintenez le bouton MENU enfoncé pendant que le moniteur est éteint, puis appuyez sur le bouton d'alimentation pour allumer le moniteur. Pour déverrouiller l'OSD, maintenez le bouton MENU enfoncé pendant que le moniteur est éteint, puis appuyez sur le bouton d'alimentation pour allumer le moniteur.

Remarques :

1. . Si le produit n'a qu'une seule entrée de signal, l'option "Input Select" (Sélection d'entrée) est désactivée et ne peut pas être ajustée.
2. . DCR, Color Boost et Picture Boost : pour ces états, un seul peut être actif à la fois.

Luminance

	Contraste	0-100		Contraste du registre numérique.
	Luminosité	0-100		Réglage du rétroéclairage
	Mode Éco	Standard		Mode Standard
		Texte		Mode Texte
		Internet		Mode Internet
		Jeu		Mode Jeu
		Film		Mode Film
		Sport		Mode Sport
		Lecture		Mode Lecture
	Gamma	Gamma1		Ajuster à Gamma 1
		Gamma2		Ajuster à Gamma 2
		Gamma3		Ajuster à Gamma 3
	DCR	Désactivé		Désactiver le rapport de contraste dynamique
		Activé		Activer le rapport de contraste dynamique
	Mode HDR	DÉSACTIVÉ		Ajuster le mode HDR.
		Image HDR
		Film HDR
		Jeu HDR

Remarque :
Lorsque le "HDR Mode" (Mode HDR) est réglé sur "non-off" (non désactivé), les options "Contrast" (Contraste), "Brightness" (Luminosité) et "Gamma" (Gamma) ne peuvent pas être ajustées.

Configuration de l'image

	Horloge	0-100	Ajuster l'horloge de l'image pour réduire le bruit de ligne verticale.
	Phase	0-100	Ajuster la phase de l'image pour réduire le bruit de ligne horizontale
	Netteté	0-100	Ajuster la netteté de l'image
	Pos. H	0-100	Ajuster la position horizontale de l'image.
	Pos. V	0-100	Ajuster la position verticale de l'image.

Configuration des couleurs

	Temp. couleur	Chaud		Rappelle la température de couleur chaude de l'EEPROM.
		Normal		Rappelle la température de couleur normale de l'EEPROM.
		Froid		Rappelle la température de couleur froide de l'EEPROM.
		sRGB		Rappelle la température de couleur sRGB de l'EEPROM.
		Utilisateur		Restaure la température de couleur depuis l'EEPROM.
	Mode DCB	Amélioration complète	Activé ou Désactivé	Désactive ou active le mode Amélioration complète
		Teint naturel	Activé ou Désactivé	Désactive ou active le mode Teint naturel
		Champ vert	Activé ou Désactivé	Désactive ou active le mode Champ vert
		Bleu ciel	Activé ou Désactivé	Désactive ou active le mode Bleu ciel
		Détection automatique	Activé ou Désactivé	Désactive ou active le mode Détection automatique
		Désactivé	Activé ou Désactivé	Désactive ou active le mode Désactivé
	Démo DCB		Activé ou Désactivé	Désactive ou active la démo
	Rouge		0-100	Gain de rouge du registre numérique.
	Vert		0-100	Gain de vert du registre numérique.
	Bleu		0-100	Gain de bleu du registre numérique.

Remarque :
Quand "HDR Mode" (Mode HDR) sous "Luminance" (Luminosité) est réglé sur "non-off" (non désactivé), tous les éléments sous "Color Setup" (Configuration des couleurs) ne peuvent pas être ajustés.

Amélioration de l'image

	Cadre lumineux	activé ou désactivé	Désactive ou active le Cadre lumineux
	Taille du cadre	14-100	Ajuste la taille du cadre
	Luminosité	0-100	Ajuste la luminosité du cadre
	Contraste	0-100	Ajuste le contraste du cadre
	Position H.	0-100	Ajuste la position horizontale du cadre
	Position V.	0-100	Ajuste la position verticale du cadre

Remarque :
Ajustez la luminosité, le contraste et la position du Cadre lumineux pour une meilleure expérience visuelle.
Quand "HDR Mode" (Mode HDR) sous "Luminance" (Luminosité) est réglé sur "non-off" (non désactivé), tous les éléments sous "Picture Boost" (Amélioration de l'image) ne peuvent pas être ajustés.

Configuration OSD

	Langue		Sélectionne la langue de l'OSD
	Délai d'expiration	5-120	Ajuste le délai d'expiration de l'OSD
	Capacité DP	1.1/1.2	Veuillez noter que seul le DP1.2 prend en charge la fonction Adaptive-Sync
	Position H.	0-100	Ajuste la position horizontale de l'OSD
	Position V.	0-100	Ajuste la position verticale de l'OSD
	Volume	0-100	Réglage du volume.
	Transparence	0-100	Ajuste la transparence de l'OSD
	Rappel de pause	activé ou désactivé	Rappel de pause si l'utilisateur travaille continuellement pendant plus d'une heure

Remarque :
Si le contenu vidéo DP prend en charge le DP1.2, veuillez sélectionner DP1.2 pour la Capacité DP ; sinon, veuillez sélectionner DP1.1

Paramètres de jeu

	Mode Jeu	FPS	Pour jouer aux jeux FPS (jeux de tir à la première personne). Améliore les détails du niveau de noir des thèmes sombres.
		RTS	Pour jouer aux jeux RTS (stratégie en temps réel). Améliore la qualité de l'image.
		Course	Pour jouer aux jeux de course, offre le temps de réponse le plus rapide et une saturation des couleurs élevée.
		Gamer 1	Paramètres préférés de l'utilisateur enregistrés sous Gamer 1.
		Gamer 2	Paramètres préférés de l'utilisateur enregistrés sous Gamer 2.
		Gamer 3	Paramètres préférés de l'utilisateur enregistrés sous Gamer 3.
		off (Désactivé)	Pas d'optimisation par Smart image game
	Contrôle des ombres	0-100	Le contrôle des ombres est défini par défaut à 50 ; l'utilisateur final peut l'ajuster de 50 à 100 ou à 0 pour augmenter le contraste et obtenir une image plus nette. Si l'image est trop sombre pour distinguer clairement les détails, ajustez de 50 à 100 pour une image nette. Si l'image est trop claire pour distinguer clairement les détails, ajustez de 50 à 0 pour une image nette.
	Overdrive	Weak (Faible)	Ajuste le temps de réponse.
		Medium (Moyen)
		Strong (Fort)
		Boost (Boost)
		Off (Désactivé)
	Couleur du jeu	0-20	Couleur du jeu offre un niveau de 0 à 20 pour ajuster la saturation et obtenir une meilleure image.
	LowBlue Mode	Lecture / Bureau / Internet / Multimédia / Off (Désactivé)	Diminue l'onde de lumière bleue en contrôlant la température de couleur.
	MBR	0 ~ 20	Ajuste la réduction du flou de mouvement.
	Adaptive-Sync	On (Activé)/Off (Désactivé)	Ajuste l'Adaptive-Sync.
	Compteur d'images	Off (Désactivé) / En haut à droite / En bas à droite / En bas à gauche / En haut à gauche	Affiche la fréquence verticale dans le coin sélectionné.

Remarque :
Les fonctions MBR et Overdrive Boost ne sont disponibles que lorsque l'Adaptive-Sync est désactivé et que la fréquence verticale est jusqu'à 75 Hz.
Lorsque le "Mode HDR" sous "Luminosité" est réglé sur "non-off" (non désactivé), les éléments "Mode Jeu", "Contrôle des ombres", "Couleur du jeu", "Low Blue Mode" ne peuvent pas être ajustés.

Supplémentaire

	Sélection d'entrée		Sélectionne la source du signal d'entrée
	Config. automatique	oui ou non	Ajuste automatiquement l'image par défaut
	Minuteur d'arrêt	0-24hrs	Sélectionne le temps d'arrêt CC
	Ratio d'image	Large	Sélectionne le ratio d'image pour l'affichage.
		4:3
	DDC/CI	oui ou non	Active/Désactive la prise en charge DDC/CI
	Réinitialiser	oui ou non	Réinitialise le menu par défaut. (ENERGY STAR ® disponible pour certains modèles.)
		ENERGY STAR ® ou non

Quitter

Quitter

Quitte le menu OSD principal

Voyant LED

Dépannage

Spécification

Spécification Générale

Modes d'affichage prédéfinis

Affectations des broches

Câble de signal d'affichage couleur à 19 broches

Câble de signal d'affichage couleur à 20 broches

Câble de signal d'affichage couleur à 15 broches

Plug and Play

Fonctionnalité DDC2B Plug & Play
Ce moniteur est équipé des capacités VESA DDC2B conformément à la NORME VESA DDC. Il permet au moniteur d'informer le système hôte de son identité et, selon le niveau de DDC utilisé, de communiquer des informations supplémentaires sur ses capacités d'affichage.
Le DDC2B est un canal de données bidirectionnel basé sur le protocole I2C. L'hôte peut demander des informations EDID via le canal DDC2B.

Sécurité

Conventions Nationales

Les sous-sections suivantes décrivent les conventions de notation utilisées dans ce document.

Notes, Mises en garde et Avertissements
Tout au long de ce guide, des blocs de texte peuvent être accompagnés d'une icône et imprimés en caractères gras ou en italique. Ces blocs sont des notes, des mises en garde et des avertissements, et ils sont utilisés comme suit :
NOTE : Une NOTE indique des informations importantes qui vous aident à mieux utiliser votre système informatique.

Une MISE EN GARDE indique un risque de dommage matériel ou de perte de données et vous explique comment éviter le problème.

Un AVERTISSEMENT indique un risque de blessure corporelle et vous explique comment éviter le problème. Certains avertissements peuvent apparaître sous d'autres formats et ne pas être accompagnés d'une icône. Dans de tels cas, la présentation spécifique de l'avertissement est imposée par l'autorité réglementaire.

Alimentation

Le moniteur doit être alimenté uniquement par le type de source d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr du
type d'alimentation fourni à votre domicile, consultez votre revendeur ou la compagnie d'électricité locale.
Le moniteur est équipé d'une fiche à trois broches mise à la terre, une fiche avec une troisième broche (de mise à la terre). Cette fiche ne s'insérera que dans une prise de courant mise à la terre, comme dispositif de sécurité. Si votre prise n'accepte pas la fiche à trois fils, faites installer la bonne prise par un électricien ou utilisez un adaptateur pour mettre l'appareil à la terre en toute sécurité. Ne contournez pas l'objectif de sécurité de la fiche mise à la terre.
Débranchez l'appareil pendant un orage ou lorsqu'il ne sera pas utilisé pendant de longues périodes. Cela protégera le
moniteur des dommages dus aux surtensions.
Ne surchargez pas les multiprises et les rallonges. Une surcharge peut entraîner un incendie ou un choc électrique.
Pour garantir un fonctionnement satisfaisant, utilisez le moniteur uniquement avec des ordinateurs homologués UL dotés de
prises configurées de manière appropriée, marquées entre 100 et 240 V CA, Min. 5A.
La prise murale doit être installée près de l'équipement et doit être facilement accessible.

Installation

Ne placez pas le moniteur sur un chariot, un support, un trépied, un support mural ou une table instables. Si le moniteur tombe, il peut blesser une personne et causer de graves dommages à ce produit. Utilisez uniquement un chariot, un support, un trépied, un support mural ou une table recommandés par le fabricant ou vendus avec ce produit. Suivez les instructions du fabricant lors de l'installation du produit et utilisez les accessoires de montage recommandés par le fabricant. Une combinaison produit et chariot doit être déplacée avec précaution.
N'insérez jamais d'objet dans la fente du boîtier du moniteur. Cela pourrait endommager les circuits et provoquer un incendie ou un choc
électrique. Ne jamais renverser de liquides sur le moniteur.
Ne placez pas l'avant du produit sur le sol.
Si vous montez le moniteur sur un mur ou une étagère, utilisez un kit de montage approuvé par le fabricant et suivez les instructions du
kit.
Laissez un certain espace autour du moniteur comme indiqué ci-dessous. Sinon, la circulation de l'air pourrait être inadéquate, ce qui pourrait entraîner une surchauffe, un incendie ou des dommages au moniteur.
Voir ci-dessous les zones de ventilation recommandées autour du moniteur lorsque le moniteur est installé sur le mur ou sur le support :
Installé avec support

Nettoyage

Nettoyez régulièrement le boîtier avec un chiffon. Vous pouvez utiliser un détergent doux pour essuyer les taches, au lieu d'un détergent
fort qui pourrait corroder le boîtier du produit.
Lors du nettoyage, assurez-vous qu'aucun détergent ne pénètre dans le produit. Le chiffon de nettoyage ne doit pas être trop rugueux car il rayerait la surface de l'écran.
Veuillez débrancher le cordon d'alimentation avant de nettoyer le produit.

Autre

Si le produit émet une odeur étrange, un son ou de la fumée, débranchez IMMÉDIATEMENT la prise de courant et contactez un
centre de service.
Assurez-vous que les ouvertures de ventilation ne sont pas bloquées par une table ou un rideau.
N'exposez pas le moniteur LCD à de fortes vibrations ou à des chocs importants pendant le fonctionnement.
Ne cognez pas et ne laissez pas tomber le moniteur pendant le fonctionnement ou le transport.

Références
