Installation mécanique

Tension dangereuse ! Se référer aux instructions d'installation. Couper et consigner l'alimentation avant de travailler sur cet appareil.
Attention ! Installation uniquement par une personne ayant une expertise électrotechnique.

Montage

Les démarreurs progressifs PSE existent en trois tailles physiques différentes, conçues pour être montées avec des boulons M6 ou des boulons de dimensions et de résistance équivalentes. Vérifier le plan de perçage sur le dessus de la boîte.

Installation mécanique

1. Suivre les instructions de perçage qui se trouvent sur la partie supérieure de l'emballage.
2. S'assurer de disposer d'un espace suffisant selon notre tableau ci-dessous.
3. Installer le produit en toute sécurité (peut nécessiter deux personnes).
4. S'assurer de monter le produit dans la bonne orientation selon l'image ci-dessous.

Vérifier que la distance par rapport au mur et à l'avant, ainsi que l'angle de montage, respectent les exigences.

Dans les applications où le démarreur progressif est installé dans une armoire, s'assurer que la taille de l'armoire n'est pas inférieure au minimum recommandé. Sélectionner la taille dans le tableau applicable pour IEC ou UL.

Assurer une libre circulation de l'air à travers le produit.
Risque de dommages matériels. S'assurer qu'aucun liquide, poussière ou particule conductrice ne pénètre dans le démarreur progressif.
L'utilisation d'une armoire trop petite et/ou le non-respect des instructions de toute autre manière peut entraîner une surchauffe du démarreur progressif PSE et des perturbations de fonctionnement.

Installation électrique

1. Connecter la tension d'alimentation de commande aux bornes 1 et 2.
2. Connecter le circuit marche/arrêt et les autres E/S.
3. Connecter l'alimentation secteur sur L1/L2/L3 et le moteur sur T1/T2/T3.

Tension dangereuse. Entraînera la mort ou des blessures graves. Couper et consigner toutes les alimentations de cet appareil avant de commencer à travailler sur cet équipement.
Pour éviter un démarrage direct involontaire, il est important d'abord d'alimenter la tension de commande. Cela mettra sous tension les relais de bypass avant l'alimentation secteur pour s'assurer que les relais sont en état ouvert.

Le raccordement des démarreurs progressifs PSE18...PSE370 en triangle interne (Inside Delta) endommagera l'équipement et présente un risque de mort ou de blessures graves.

Configuration de base

Réglages de base

1. Régler Ie sur le courant nominal du moteur (c'est le réglage le plus important)
2. Paramètres de base
   1. Tension initiale (augmenter si le moteur cale ou a un démarrage brusque, la valeur par défaut est 30%)
   2. Temps de rampe de démarrage (ajuster la rampe de tension si nécessaire, la valeur par défaut est 10 sec)
   3. Limite de courant (possible de la régler spécifiquement, la valeur par défaut est 4xIe)
   4. Régler les paramètres d'arrêt si nécessaire (principalement utilisé pour les pompes, la valeur par défaut est la roue libre)

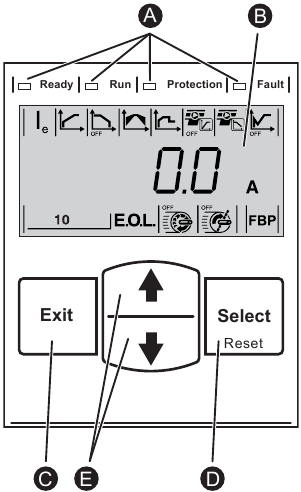

1. Indicateurs d'état LED
2. Écran LCD rétroéclairé
3. Touche de sortie pour annuler les modifications de paramètres et revenir d'un niveau de menu.
4. Touche Sélection/Réinitialisation pour modifier et enregistrer les valeurs de paramètres, accéder à un niveau de menu et réinitialiser les événements de déclenchement.
5. Touche Sélection/Réinitialisation pour modifier et enregistrer les valeurs de paramètres, accéder à un niveau de menu et réinitialiser les événements de déclenchement.

En appuyant simultanément sur les deux touches de navigation pendant au moins quatre secondes, tous les réglages des paramètres seront protégés contre toute modification involontaire.
Répéter cette action pendant deux secondes déverrouillera l'écran LCD et permettra de modifier les réglages des paramètres.
