Manuel Onkyo TX-8220

Note pour la liste de pièces

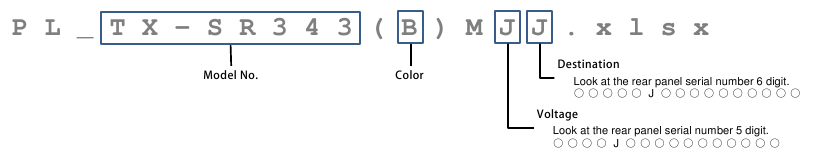

Nom du fichier de la liste de pièces (fichier EXCEL)
Lorsque la liste de pièces est un fichier EXCEL, veuillez vous référer à l'explication suivante concernant le nom du fichier.
Note pour la liste de pièces

Couleur
(X) Non lié à la couleur
(B) Noir
(BR) Marron
(C) Cerise
(G) Or
(GR) Vert
(H) Gris
(K) Noir
(L) Bleu
(LB) Bleu clair
(M) Bois
(O) Orange
(P) Rose
(R) Rouge
(S) Argent
(V) Violet
(W) Blanc
(Y) Jaune

Tension
D 120V AC
G 220~230V
H 220~230/240V
J 100V AC
M 220~240V AC
P 230V AC
U 100~240V AC
V 110~240V
W 120V/220~240V
Z ※1
Système de haut-parleurs (sans amplificateur) :
0 Caisson de basses passif
F Haut-parleur avant
C Haut-parleur central
R Haut-parleur arrière
B Haut-parleur arrière

Destination

  1. Australie
  2. Royaume-Uni
  3. Amérique du Nord
  4. États-Unis
  1. Taïwan
  1. Japon
  1. Corée
  2. Russie
  1. Europe
  2. Hong Kong
  3. Chine
  4. Brésil
  5. Thaïlande
  6. Monde entier

Système de haut-parleurs (sans amplificateur) :
L Canal gauche
R Canal droit
0 Canal central
※1 Il y a une fonction de charge et une alimentation (adaptateur) est nécessaire, mais un adaptateur n'est pas fourni.

Panneau

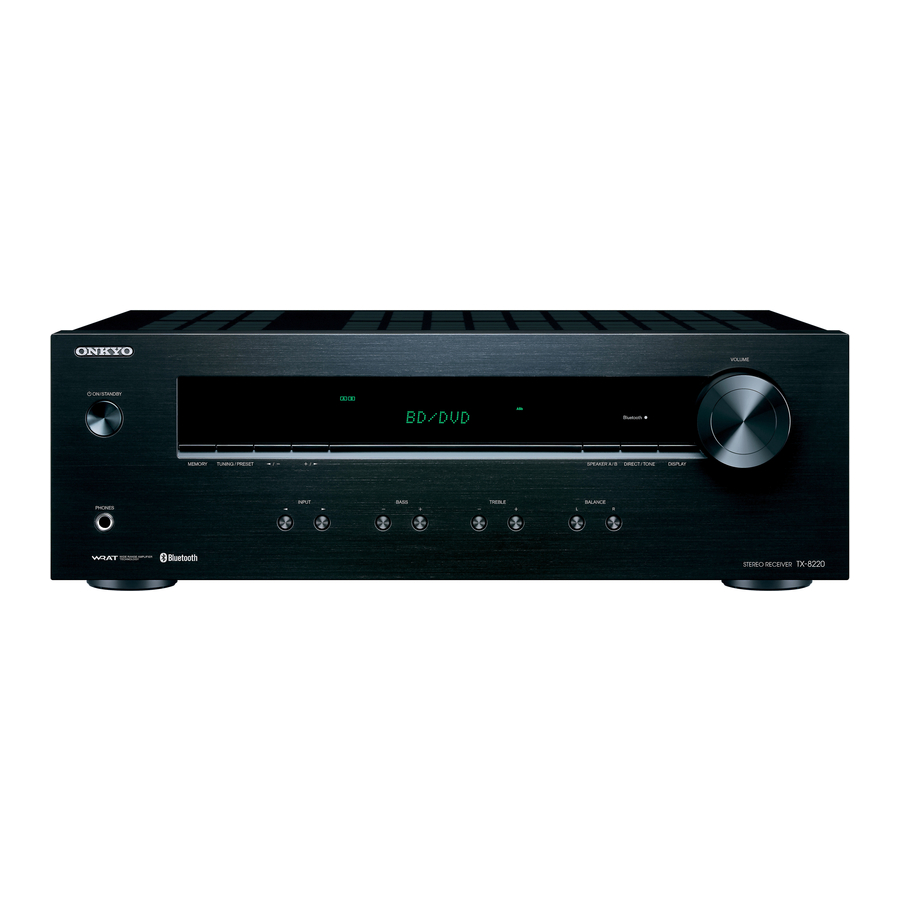

Panneau avant
Panneau avant

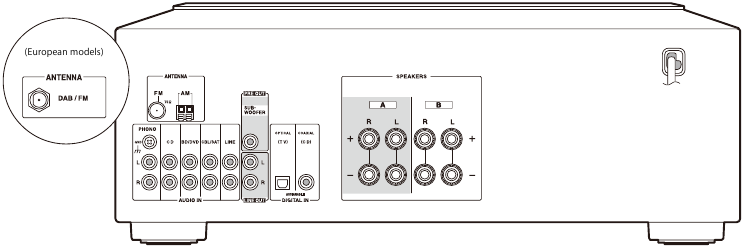

Panneau arrière
Panneau arrière
Dimensions (L x H x P) : 17-1/8" x 5-7/8" x 12-15/16" (435 mm x 149 mm x 328 mm)
Poids : 6,8 kg / 15 lbs (Amérique du Nord), 7 kg / 15,4 lbs (Europe)

Télécommande RC-962R

Accessoires

  1. Télécommande (RC-962R) (1)
  2. Piles (AAA/R03) (2)
  3. Antenne FM intérieure (1) (modèles nord-américains)
    Antenne FM/DAB (1) (modèles européens)
  4. Antenne AM intérieure (1) (modèles nord-américains)

Réinitialisation

[ Speaker A/B ] (Haut-parleur A/B) + [ Srandby/On ] (Veille/Marche)

Protection

MODE DE PROTECTION
Lorsque l'appareil détecte une erreur de température, de courant électrique ou de tension électrique, il passe en mode veille. Il s'agit du mode de protection.
Protection

FONCTION DE PROTECTION
Cette fonction est conçue pour éviter la rupture du condensateur électrolytique due au rallumage de l'appareil lorsque le circuit de l'amplificateur tombe en panne, ainsi que l'inflammation par la fumée due à une panne de transistor.

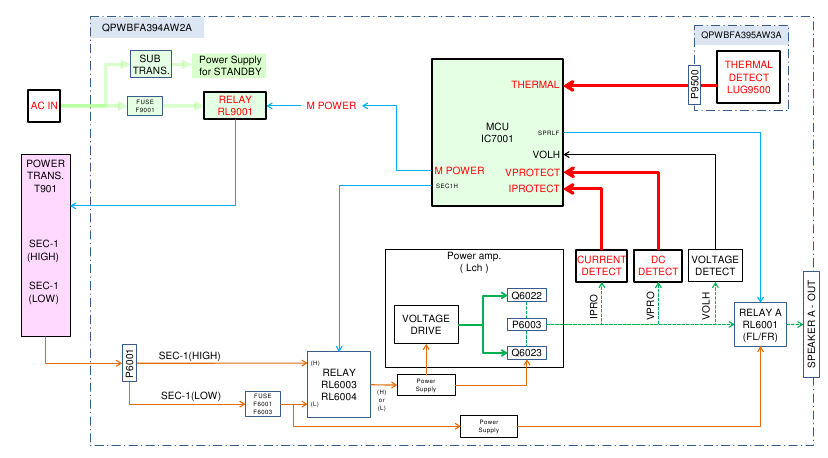

Principe de fonctionnement
Le MCU détecte toute erreur de courant, de tension ou de température dans l'appareil, l'appareil s'éteint et entre en mode de protection, puis en mode veille.
Ce mécanisme de détection : si une erreur de signal VPROTECT, IPROTECT ou THERMAL se produit, le MCU contrôlera RL6003 et RL6004 pour éteindre l'appareil et le mettre en mode veille.
*Il se rétablira et se rallumera.

Réparation
Si l'appareil détecte des erreurs, essayez de le rallumer. Si l'appareil repasse en mode veille, vous devez remplacer la carte mère et les transistors finaux. Il est très difficile de trouver l'origine du problème..

Modèle et destination

  1. Volume 25.
  2. Mode test
    [ Tuning/Preset ] (Syntonisation/Préréglage) + [ Standby/On ] (Veille/Marche)
    Affichage "Test-_-__".
  3. [ Input UP ] (Entrée UP) → [ > ] → [ > ]
    Affiche le nom du modèle, la destination et le type de bande.

Connexion et réglage

Pas de son

  • Pas de son provenant du lecteur connecté
    • L'entrée sélectionnée est-elle celle assignée à la borne d'entrée connectée ?
    • La coupure du son n'est-elle pas activée ?
  • Pas de son provenant du téléviseur connecté
    • Mauvaise entrée sélectionnée ?
    • Le téléviseur est-il connecté à la borne HDMI OUT de ce modèle par un câble HDMI ?
    • Lorsque le téléviseur prend en charge la fonction ARC, est-il connecté à la borne HDMI OUT de ce modèle depuis la borne d'entrée HDMI du téléviseur pour la fonction ARC ?
    • Lorsque le téléviseur ne prend pas en charge la fonction ARC, le téléviseur est-il connecté à ce modèle avec un câble optique, etc. ?
    • La coupure du son n'est-elle pas activée ?
  • Pas de son provenant de certains haut-parleurs connectés
    • La configuration des haut-parleurs sans son est-elle activée ?
  • Pas de son provenant de tous les téléviseurs ou lecteurs Blu-ray connectés, etc.
    • Après avoir choisi le réglage du niveau de volume des haut-parleurs, la tonalité de test est-elle correcte ?
  • Aucun problème concernant les éléments ci-dessus
    • Débranchez le cordon d'alimentation. Après 10 secondes, rebranchez le cordon d'alimentation.
    • Réinitialisez ce modèle

Pas d'alimentation

  • En général
    • Vérifiez si le câble de connexion est plié, tordu ou endommagé.
  • Il arrive que l'indication sur le panneau avant ne s'allume pas.
    • Veuillez vérifier le cordon de connexion d'un PCB DISPLAY.
  • Aucun problème concernant les éléments ci-dessus □ Débranchez le cordon d'alimentation. Après 10 secondes, rebranchez le cordon d'alimentation.
    • Réinitialisez ce modèle

Schémas

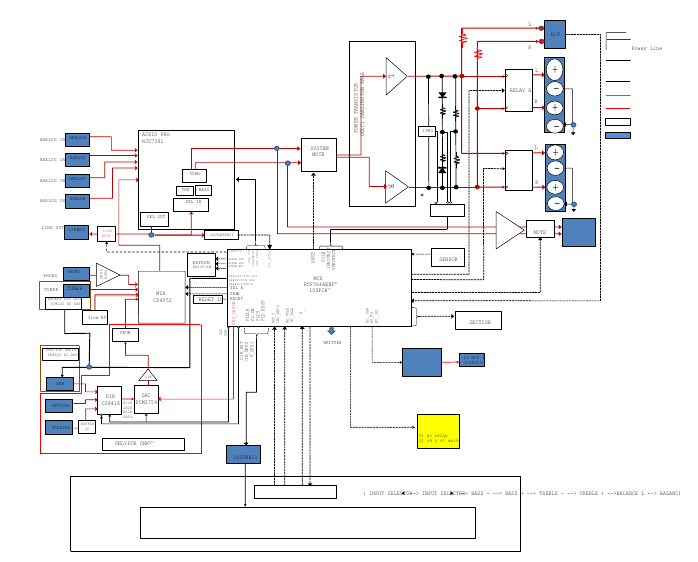

Schéma fonctionnel
Schémas - Schéma fonctionnel

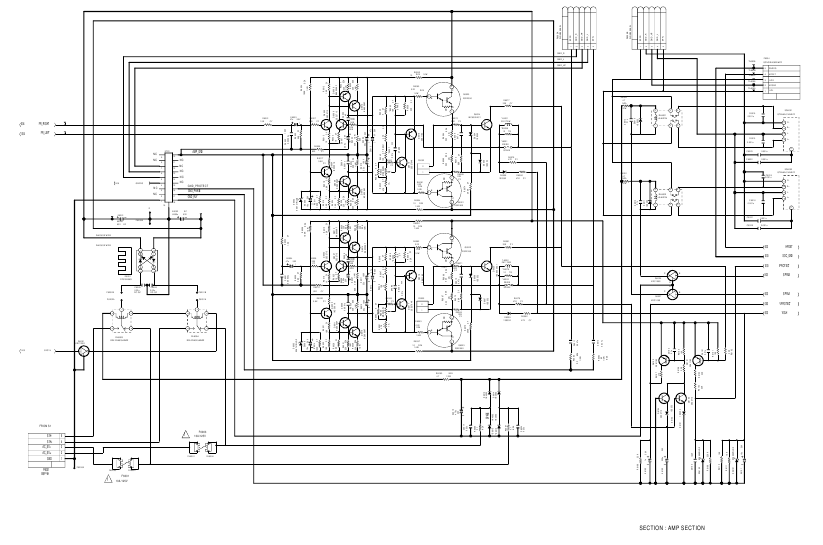

Section AMP
Schémas - Section AMP

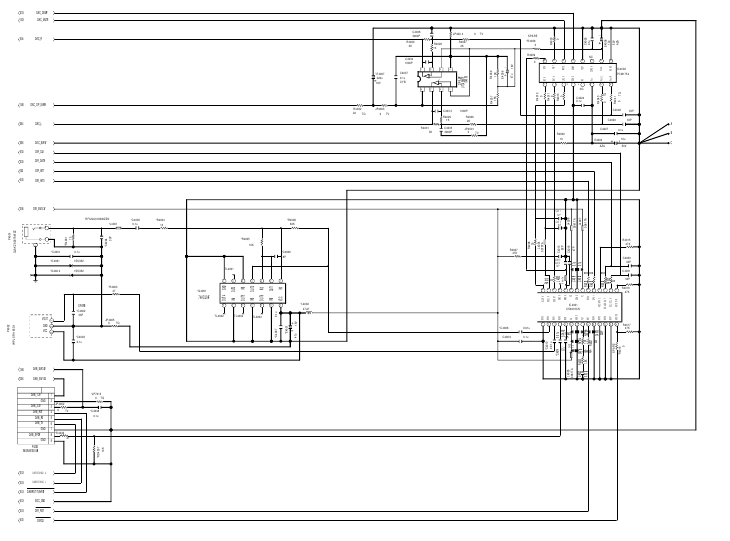

Section DIR DAC
Schémas - Section DIR DAC

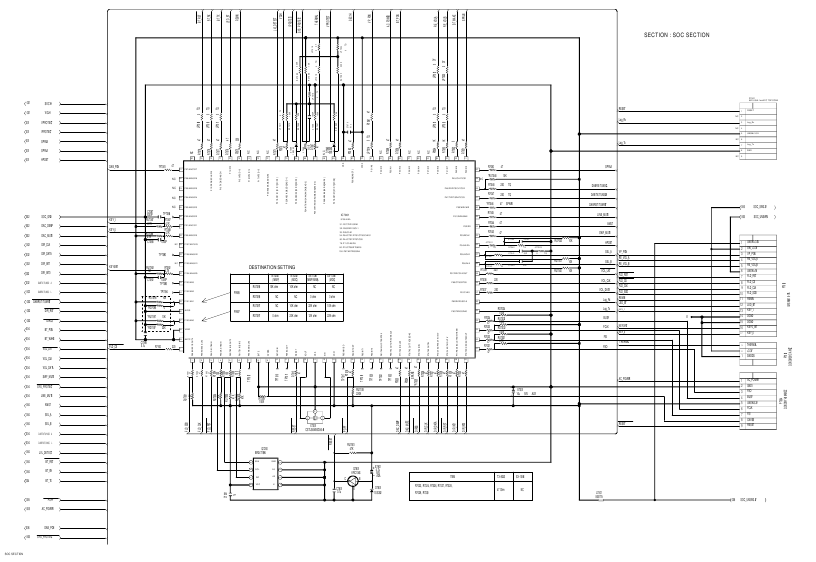

Section SOC
Schémas - Section SOC

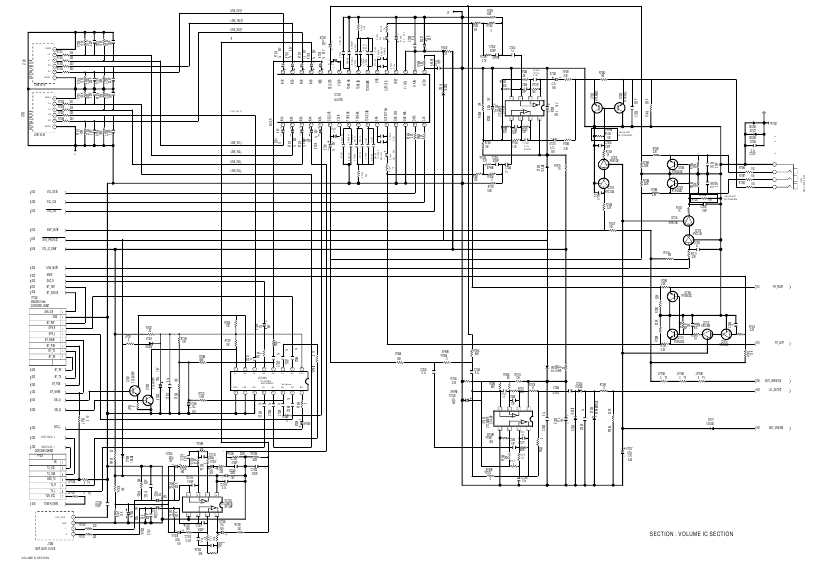

Section Volume
Schémas - Section Volume

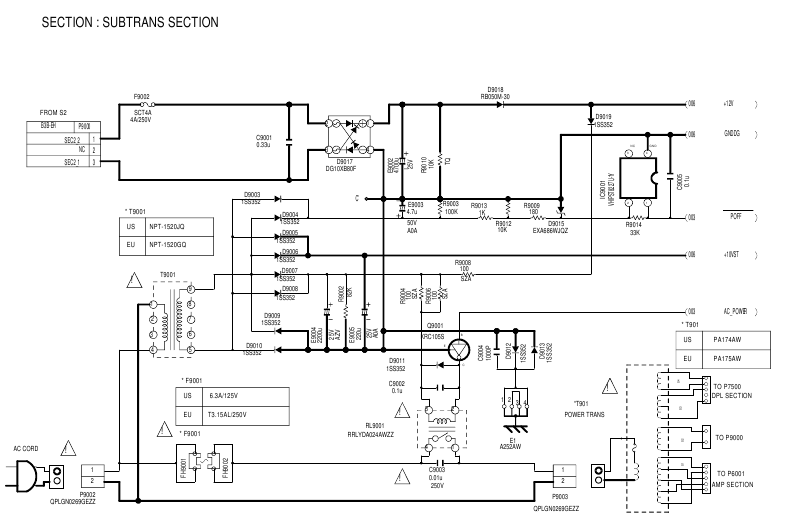

Section Subtrans
Schémas - Section Subtrans

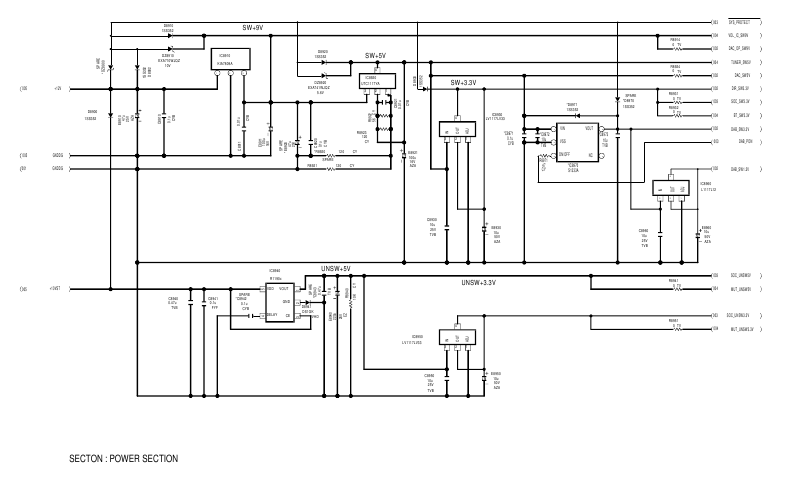

Section Alimentation
Schémas - Section Alimentation

Section DAB
Schémas - Section DAB

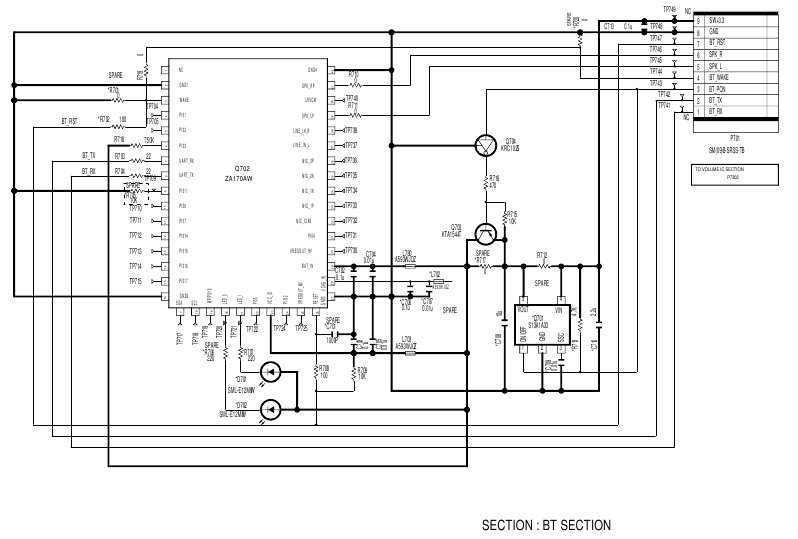

Section Bluetooth
Schémas - Section Bluetooth

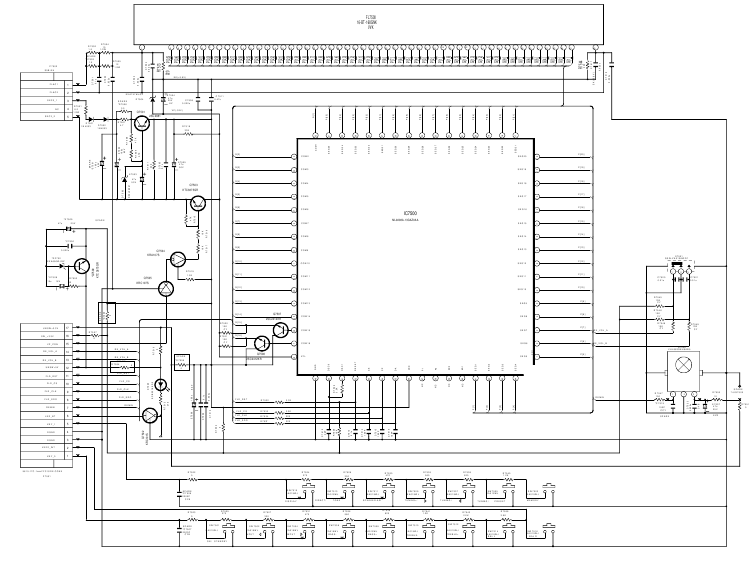

Section Affichage
Schémas - Section Affichage

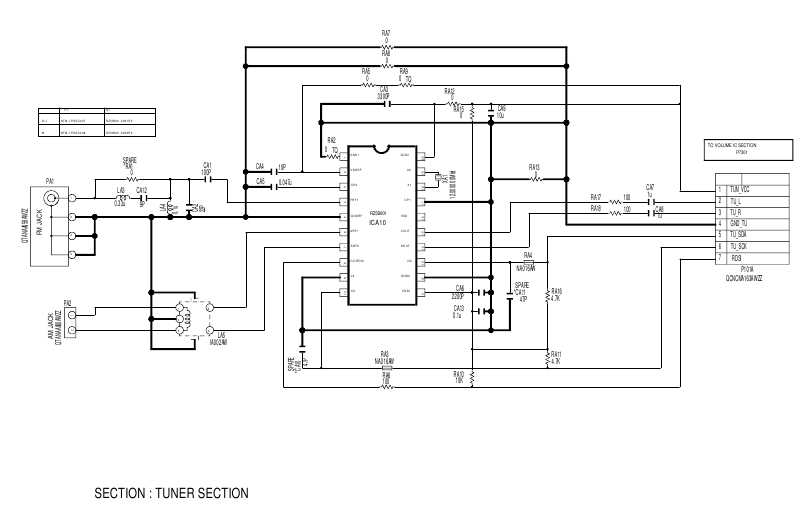

Section Tuner
Schémas - Section Tuner

Section Casque
Schémas - Section Casque

Section Capteur
Schémas - Section Capteur

Vues éclatées

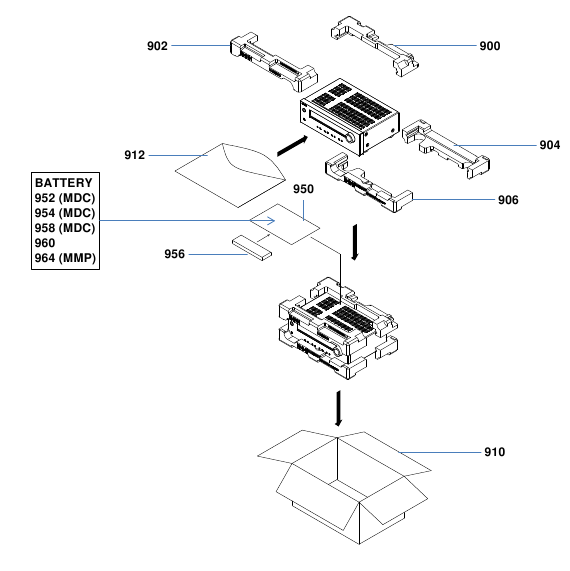

Emballage
Vues éclatées - Emballage

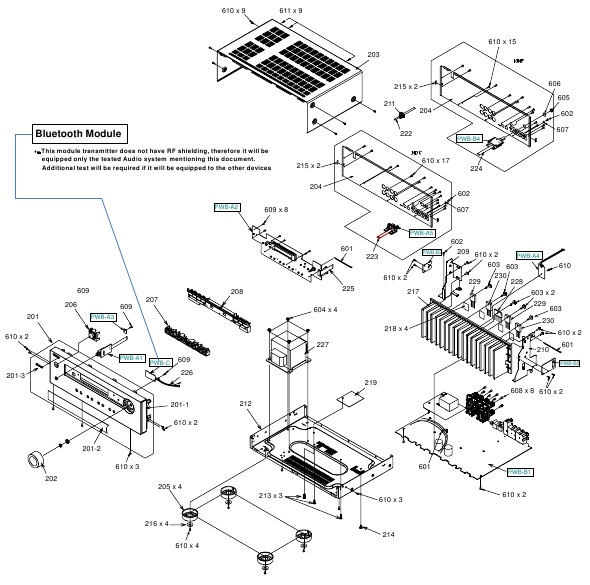

Vue d'ensemble
Vue d'ensemble

TX-8220(B)MDC
<Note>

  1. Les pièces marquées "NSP" sont généralement indisponibles car elles ne figurent pas dans notre liste principale de pièces de rechange.
  2. Le marque "!" trouvée sur certaines pièces indique l'importance du facteur de sécurité de la pièce. Par conséquent, lors du remplacement, assurez-vous d'utiliser des pièces de désignation identique.

: NSP
(B) : Modèle de couleur noire
<MDC> : 120V
Modèle canadien/américain/(mexicain)

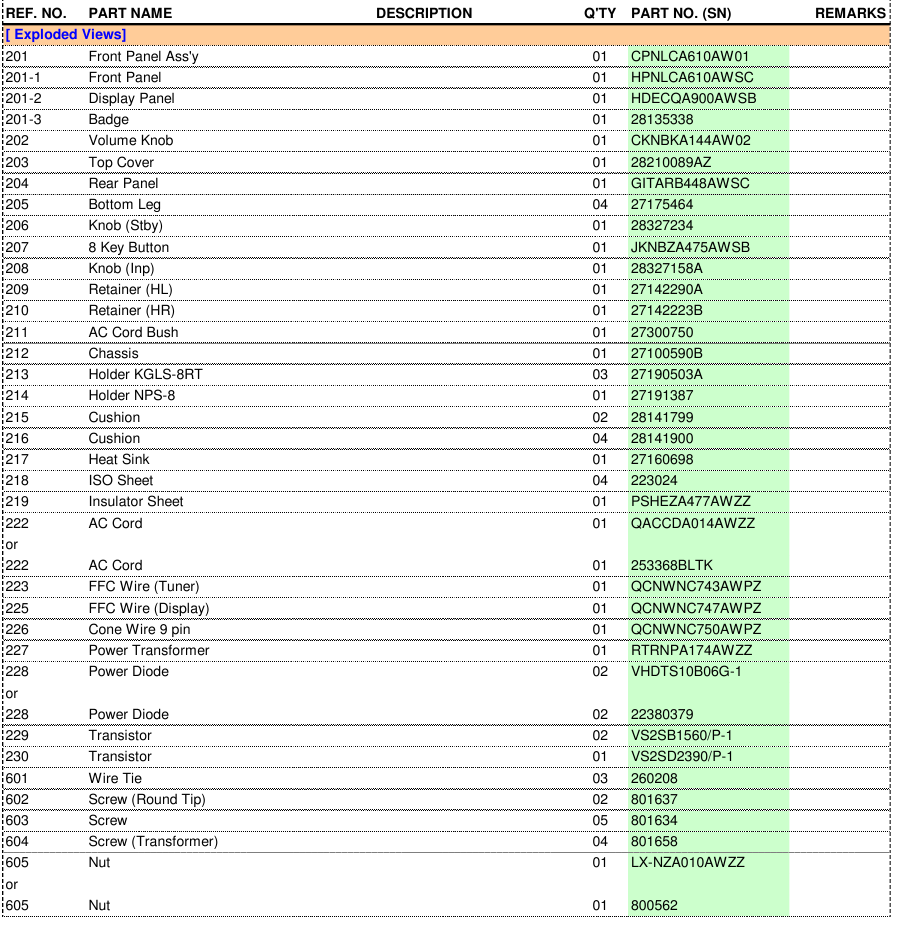

Vues éclatées - Tableau 1

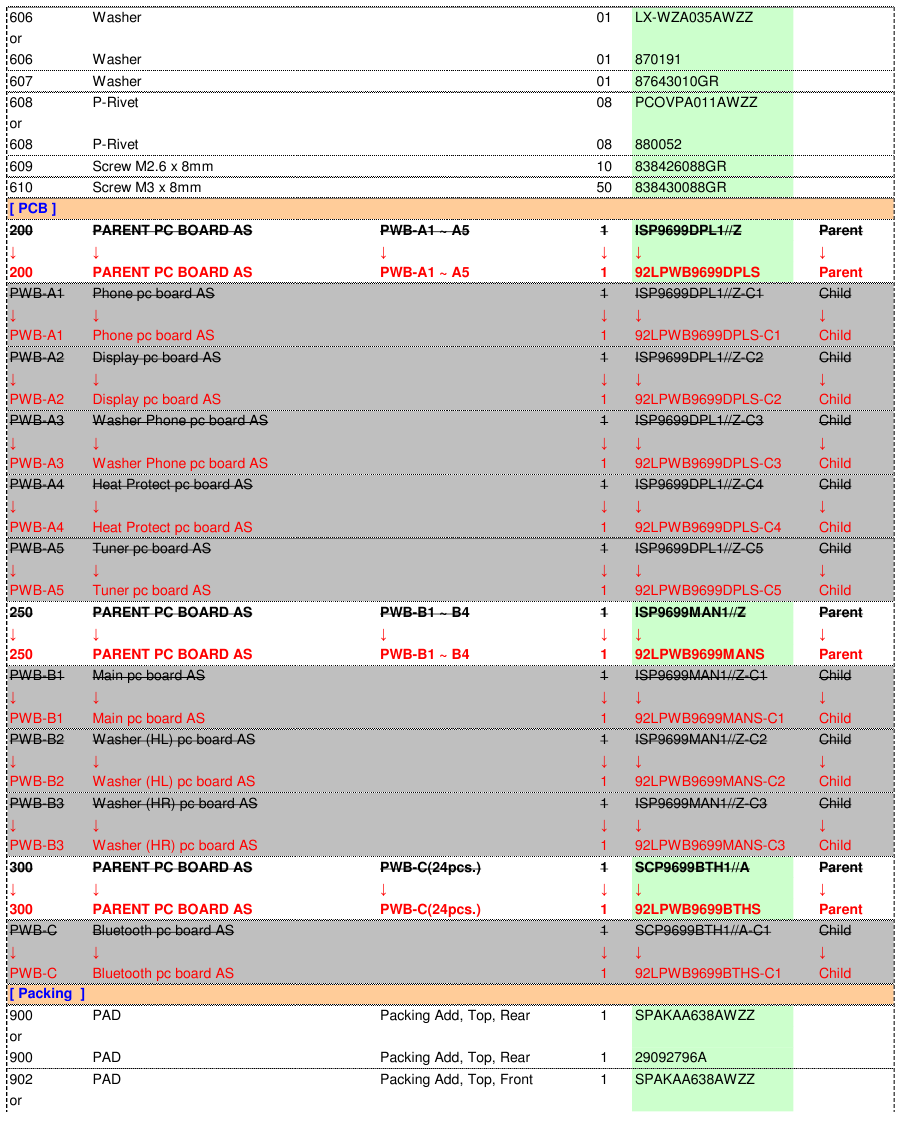

Vues éclatées - Tableau 2
Vues éclatées - Tableau 3

Notes d'entretien


  1. Avertissement concernant les composants liés à la sécurité !!
    Les composants identifiés par une marque sur le schéma et par le signe "!" dans la liste des pièces sont critiques pour le risque d'incendie et de choc électrique. Remplacez ces composants par des pièces ONKYO dont les numéros de pièce figurent dans ce manuel.
  1. Vérification de sécurité après entretien
    1. Pour garantir la sécurité, vérifiez que la feuille ou le tube isolant recouvrant les pièces ont été retirés, et que toutes les pièces et fils retirés ou déconnectés pendant l'entretien ont été remis à leurs positions d'origine après l'entretien.
    2. Pour assurer l'intégrité structurelle, vérifiez que toutes les vis ou pièces mécaniques ont été remises à leurs positions d'origine après l'entretien.
    3. Vérifiez qu'au cours de l'entretien ou du remplacement de pièces, la zone environnante n'a pas été contaminée ou affectée de manière négative.
    4. Après l'entretien, une vérification de l'isolation des connecteurs métalliques externes et entre les broches de la fiche d'alimentation doit être effectuée. Méthode de vérification de la résistance d'isolation : Débranchez le cordon d'alimentation et court-circuitez les deux extrémités de la fiche avec un fil de raccordement. À l'aide d'un testeur de résistance d'isolation de 500V, vérifiez que la valeur de résistance d'isolation entre la fiche du cordon d'alimentation et les pièces métalliques exposées à l'extérieur est de 1MΩ ou plus. ※L'interrupteur d'alimentation mécanique doit être activé s'il est disponible.

  2. Précautions lors du remplacement de la batterie

    Danger d'explosion si les batteries rechargeables sont remplacées de manière incorrecte. Remplacez-les uniquement par le même type ou un type équivalent recommandé par le fabricant. Lors de la mise au rebut des batteries usagées, veuillez vous conformer aux réglementations gouvernementales ou aux règles des institutions publiques environnementales applicables dans votre pays / région.
  3. Autres précautions
    • Lorsque la fiche secteur est non polarisée et si le fusible principal ou primaire se trouve sur la ligne neutre de l'alimentation secteur, ou s'il y a une possibilité que le fusible principal ou primaire se trouve sur la ligne neutre de l'alimentation secteur, alors l'alimentation secteur doit être déconnectée pour dé-énergiser le circuit.
    • Assurez-vous d'utiliser uniquement de la soudure sans plomb.
    • Lors de la soudure, veillez à ne pas utiliser trop de soudure afin de ne pas affecter les composants adjacents.

avertissementCe manuel de service est destiné aux techniciens de service qualifiés ; il n'est pas conçu pour les bricoleurs occasionnels. Les techniciens qualifiés possèdent l'équipement de test et les outils nécessaires, et ont été formés pour réparer correctement et en toute sécurité des produits complexes tels que ceux couverts par ce manuel. Les réparations mal effectuées peuvent nuire à la sécurité et à la fiabilité du produit et peuvent annuler la garantie. Si vous n'êtes pas qualifié pour effectuer la réparation de ce produit correctement et en toute sécurité, vous ne devriez pas prendre le risque d'essayer de le faire et devriez confier la réparation à un technicien de service qualifié.
