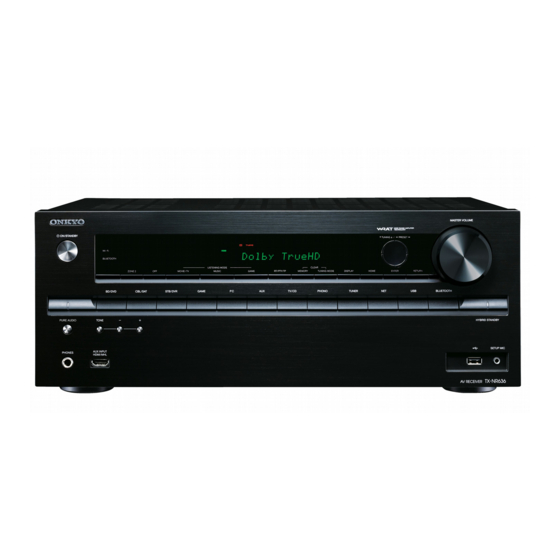

Manuel Onkyo TX-NR636

Sommaire

1 Avant de commencer
2 Aperçu
3 Connexions
4 Installation
- 4.1 Mise sous tension
- 4.2 Effectuer la configuration initiale avec l'assistant de configuration
5 Lecture
6 Dépannage
- 6.1 Réinitialisation de l'appareil
7 Spécifications
8 Prise en charge de Spotify Connect
- 8.1 Remarques concernant l'utilisation de la fonction multi-zone
- 8.2 Mise sous tension automatique
9 Autres
10 Références
11 Télécharger le manuel
12 Dans d'autres langues

Le manuel avancé se trouve ici

http://www.onkyo.com/manual/txnr636upg/adv/en.html

Avant de commencer

À propos du manuel de base

Le manuel de base vous guide à travers les étapes fondamentales pour profiter du Récepteur AV, depuis les connexions au téléviseur, au système d'enceintes et aux composants de lecture, jusqu'aux fonctions nécessaires à la lecture. De plus, le manuel de base vous fournit des instructions sur les fonctions fréquemment utilisées. En outre, il existe une autre partie du manuel appelée manuel avancé, qui contient des informations plus détaillées et que nous avons décidé de publier sur le web dans une optique écologique.

Manuel avancé

Le manuel avancé est toujours mis à jour avec les dernières informations et son interface conviviale, que vous y accédiez depuis un PC ou un smartphone, vous aide à comprendre plus en profondeur le Récepteur AV. Le manuel avancé est composé des chapitres suivants :

Fonction de réception radio AM/FM
Lecture de fichiers musicaux sur un périphérique de stockage USB
Écoute de la radio Internet
Lecture de musique avec DLNA
Lecture de fichiers musicaux dans un dossier partagé
Utilisation des fichiers musicaux avec la télécommande
Mode d'écoute
Paramètres avancés
Utilisation d'autres composants avec la télécommande
Connexion avancée des enceintes
Connexion et utilisation des composants Onkyo RI
Mise à jour du micrologiciel
Dépannage
Informations de référence

Fonctionnalités

Équipé d'un amplificateur à 7 canaux
Prend en charge la lecture au format Dolby Atmos qui offre un placement et un mouvement des sons à 360 degrés, y compris le son au-dessus de la tête
Le mode d'écoute Dolby Surround étend les sources 2 canaux, 5.1 canaux ou 7.1 canaux aux configurations d'enceintes disponibles
Intègre la technologie Qdeo™ pour l'upscaling vidéo HDMI
Équipé de prises HDMI IN/OUT compatibles avec le Passthrough 4K/60 Hz (les prises HDMI IN1 à IN4 sont compatibles 4K)
Prend en charge la fonction HDMI Through qui permet la transmission des appareils de lecture au téléviseur en mode veille
Prend en charge HDCP2.2, une protection stricte contre la copie pour fournir du contenu de haute qualité (HDMI IN3/HDMI OUT MAIN uniquement)
Prend en charge l'ARC (Audio Return Channel)
Prend en charge la lecture depuis un périphérique de stockage USB
Prend en charge diverses fonctions réseau telles que la radio Internet, DLNA, etc.
Prend en charge le Wi-Fi, le Bluetooth et les appareils mobiles compatibles MHL
Capacité de bi-amplification
Fonction de contrôle A/V Sync pour corriger la déviation audio et vidéo
Fonction multi-zone qui vous permet de lire une source différente dans une autre pièce que la pièce principale
DSP (Digital Signal Processor) 32 bits avec d'excellentes performances de calcul
Music Optimizer™ pour les fichiers de musique numérique compressée
Système de basses à concordance de phase
Configuration automatique des enceintes disponible à l'aide du microphone calibré fourni (AccuEQ Room Calibration)
Prend en charge la lecture des formats MP3, WMA, WMA Lossless, FLAC, WAV, Ogg Vorbis, Apple Lossless, DSD, Dolby TrueHD via le réseau et le périphérique de stockage USB (les formats pris en charge peuvent varier en fonction de l'environnement d'utilisation)

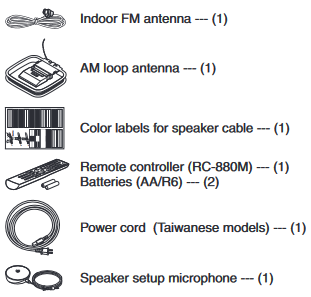

Accessoires fournis

* Le nombre entre parenthèses indique la quantité. Sur l'emballage, la lettre à la fin du nom du produit indique la couleur.

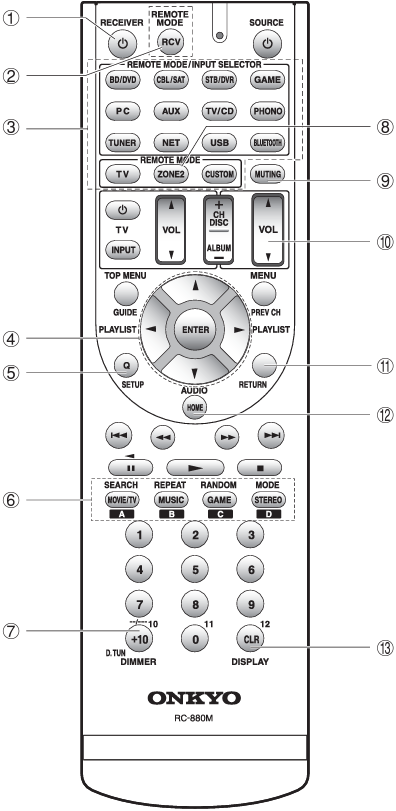

Comment utiliser la télécommande

* Si vous n'utilisez pas la télécommande pendant une longue période, retirez les piles pour éviter les fuites.
* Notez que le fait de laisser des piles usagées à l'intérieur peut provoquer de la corrosion et endommager la télécommande.

Aperçu

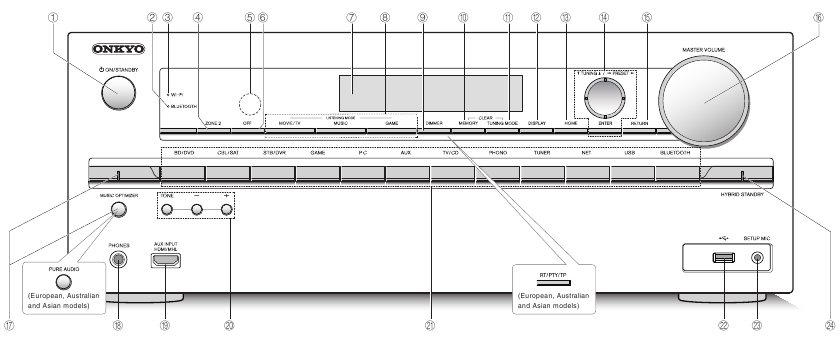

Panneau avant

Bouton ON/STANDBY (MARCHE/VEILLE): Allume l'appareil ou le met en mode veille.
Indicateur BLUETOOTH: Clignote pendant le jumelage avec un appareil compatible Bluetooth et reste allumé une fois le jumelage terminé.
Indicateur Wi-Fi: S'allume lorsque l'appareil est connecté au routeur LAN sans fil.
Bouton ZONE 2: Contrôle la fonction multi-zone.
Capteur de télécommande: Reçoit les signaux de la télécommande.
Bouton OFF (Arrêt): Désactive la fonction multi-zone.
Affichage
Boutons LISTENING MODE (Mode d'écoute): Permettent de sélectionner le mode d'écoute.
Bouton DIMMER (Variateur) (modèles nord-américains et taïwanais): Modifie la luminosité de l'affichage.
Bouton RT/PTY/TP (modèles européens, australiens et asiatiques): Peut être utilisé lors de la réception d'une station transmettant des informations textuelles.
Bouton MEMORY (Mémoire): Enregistre ou supprime une station.
Bouton TUNING MODE (Mode de syntonisation): Change le mode de syntonisation.
Bouton DISPLAY (Affichage): Change les informations affichées.
Bouton HOME (Accueil): Affiche le menu HOME (Accueil).
Boutons de curseur, bouton TUNING (Syntonisation), bouton PRESET (Préréglage) et bouton ENTER (Entrée): Déplace le curseur et confirme la sélection. Lors de l'écoute de la radio AM/FM, syntonisez la station avec TUNING ou sélectionnez la station enregistrée avec PRESET.
Bouton RETURN (Retour): Ramène l'affichage à l'état précédent.
MASTER VOLUME (Volume principal): Permet de régler le volume.
Bouton et indicateur MUSIC OPTIMIZER (modèles nord-américains et taïwanais): Active/désactive la fonction MUSIC OPTIMIZER qui améliore la qualité de l'audio compressé.
Bouton et indicateur PURE AUDIO (modèles européens, australiens et asiatiques): Passe en mode Pure Audio.
Prise PHONES (Casque): Des écouteurs stéréo avec une fiche standard sont connectés.
Prises AUX INPUT HDMI/MHL (Entrée auxiliaire HDMI/MHL): Une caméra vidéo HD ou un appareil mobile compatible MHL est connecté. Il est possible d'envoyer la vidéo et l'audio d'un appareil mobile compatible MHL.
Boutons TONE (Tonalité) et Tone Level (Niveau de tonalité): Règle les aigus et les graves.
Boutons de sélection d'entrée: Sélectionne l'entrée à lire.
Port USB: Un périphérique de stockage USB est connecté afin que les fichiers musicaux qui y sont stockés puissent être lus.
Prise SETUP MIC (Microphone de configuration): Le microphone de configuration d'enceintes fourni est connecté.
Indicateur HYBRID STANDBY (Veille hybride): S'allume si l'appareil passe en mode veille lorsque la fonction HDMI Through, la veille réseau ou la fonction de réveil via Bluetooth est activée.

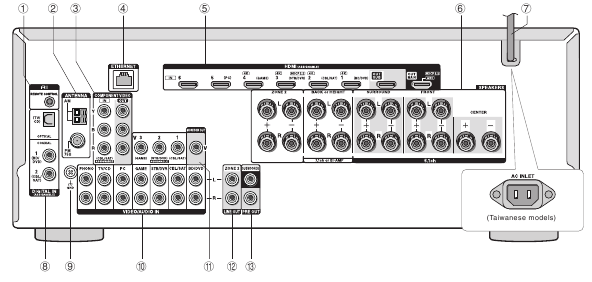

Panneau arrière

Prise RI REMOTE CONTROL (Télécommande RI): Un produit Onkyo avec une prise RI peut être connecté et synchronisé avec cet appareil.
Borne d'antenne AM/FM (75 Ω): Les antennes fournies sont connectées.
Prises COMPONENT VIDEO IN/OUT (Entrée/Sortie vidéo composante): Prises d'entrée/sortie vidéo composante.
Port ETHERNET: Utilisé pour la connexion LAN.
Prises HDMI IN/OUT (Entrée/Sortie HDMI): Les signaux vidéo numériques et audio sont transmis entre l'appareil et les appareils connectés.
Bornes SPEAKERS (Enceintes): Les enceintes sont connectées. Pour utiliser la fonction multi-zone, connectez les enceintes de la pièce séparée aux bornes d'enceintes ZONE2.
Cordon d'alimentation (modèles nord-américains, européens, australiens et asiatiques)
AC INLET (Entrée CA) (modèles taïwanais): Le cordon d'alimentation est connecté.
Prises DIGITAL IN COAXIAL/OPTICAL (Entrée numérique coaxiale/optique): Les signaux audio numériques sont entrés.
Borne GND (Terre): Le fil de terre de la platine est connecté.
Prises COMPOSITE VIDEO/AUDIO IN (Entrée vidéo/audio composite): Les signaux vidéo analogiques et audio sont entrés.
Prise MONITOR OUT V (Sortie moniteur V): Les signaux vidéo sont sortis vers le moniteur ou le téléviseur connecté via un câble vidéo composite.

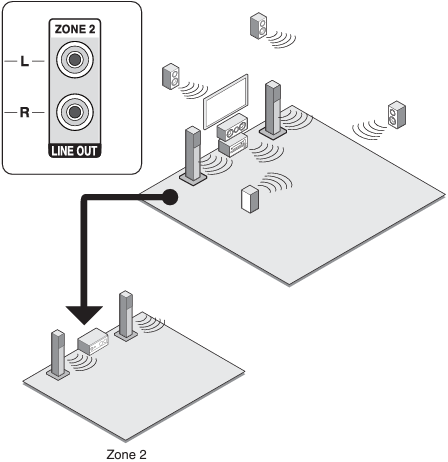

Prises LINE OUT ZONE 2 (Sortie ligne ZONE 2): Prises de sortie audio connectées à l'amplificateur intégré pour la lecture multi-zone dans une pièce séparée.
Prises PRE OUT SUBWOOFER (Sortie pré-amplifiée SUBWOOFER): Un subwoofer avec amplificateur intégré est connecté.

Affichage

S'allume dans les conditions suivantes : "Z2" (Zone 2) : la sortie ZONE 2 est activée. / "HDMI" (HDMI) : les signaux HDMI sont entrés et le sélecteur d'entrée HDMI est sélectionné. / "ARC" (ARC) : les signaux audio sont entrés depuis un téléviseur compatible ARC et le sélecteur d'entrée TV/CD est sélectionné. / "3D" (3D) : les signaux d'entrée sont en 3D. / "USB" (USB) (*) : l'entrée "USB" (USB) est sélectionnée et un périphérique de stockage USB est connecté. / "NET" (Réseau) (*) : l'entrée "NET" (Réseau) est sélectionnée et l'appareil est connecté au réseau. / "DIGITAL" (Numérique) : les signaux numériques sont entrés et le sélecteur d'entrée numérique est sélectionné. / Indicateurs de curseur : NET (Réseau) ou USB (USB) est contrôlé.
* "USB" (USB) et "NET" (Réseau) clignotent si la connexion n'est pas correcte.
S'allume lorsque des écouteurs sont connectés.
S'allume lorsque NET (Réseau) ou USB (USB) est contrôlé.
S'allume en fonction du type de signaux numériques d'entrée et du mode d'écoute.
S'allume lorsque Music Optimizer est activé.
S'allume dans les conditions suivantes : "AUTO" (Automatique) : le mode de syntonisation est automatique. / "TUNED (Syntonisé)" : réception radio AM/FM. clignote pendant la syntonisation automatique. / "FM STEREO" (FM Stéréo) : réception FM stéréo. / "RDS" (RDS) (modèles européens, australiens et asiatiques) : réception d'une diffusion RDS.
"MUTING" (Mise en sourdine) : clignote lorsque la fonction de mise en sourdine est activée.
S'allume dans les conditions suivantes : "SLEEP" (Veille) : la minuterie de veille a été réglée. / "ASb" (Veille auto) : la veille automatique est activée. / "ch" (canal) : le canal est en cours de réglage. / "Hz" (Hz) : les fréquences de coupure sont en cours de réglage. / "m/ft" (m/ft) : les distances des enceintes sont en cours de réglage. / "dB" (dB) : le volume des enceintes est en cours de réglage.

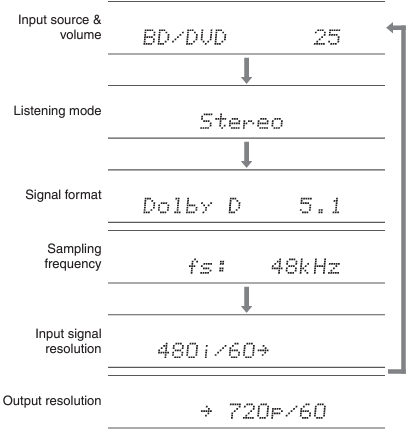

Affiche diverses informations sur les signaux d'entrée. En appuyant sur DISPLAY (Affichage), le type de signaux numériques d'entrée et le mode d'écoute sont affichés.

Connexions

Connexion du téléviseur et des lecteurs

Le cordon d'alimentation doit être branché seulement après que toutes les autres connexions soient terminées.

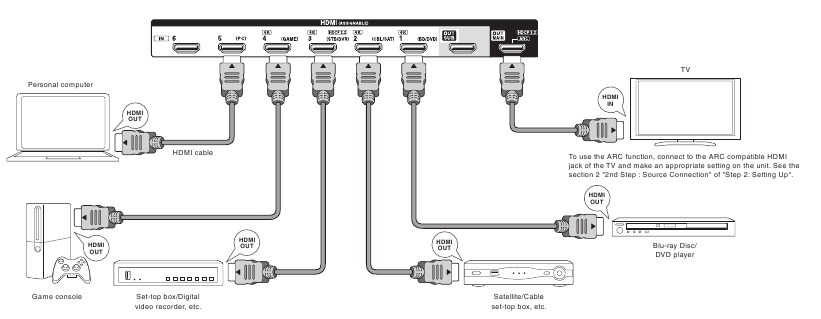

Connexion par câble HDMI

L'appareil dispose de nombreuses prises HDMI sur son panneau arrière et chacune d'elles correspond à un bouton sélecteur d'entrée du même nom sur le panneau avant. Par exemple, un lecteur Blu-ray Disc sera connecté à la prise HDMI IN1 et le bouton BD/DVD sur le panneau avant sera utilisé pour écouter le son de la lecture (si le lecteur est compatible CEC, l'entrée sera commutée automatiquement). Si vous ajoutez un autre lecteur Blu-ray Disc, vous pouvez utiliser n'importe quelle autre prise que HDMI IN1. Il est possible de modifier l'affectation des prises d'entrée et des boutons sélecteurs d'entrée. Pour savoir comment effectuer les réglages, consultez le manuel avancé.
Pour connecter le téléviseur et l'appareil, connectez la prise HDMI OUT MAIN de l'appareil et la prise HDMI IN du téléviseur à l'aide d'un câble HDMI. Avec cette connexion, il devient possible d'afficher l'écran de réglage de l'appareil sur le téléviseur ou de transmettre des signaux vidéo/audio du lecteur au téléviseur. Si votre téléviseur prend en charge l'ARC (Audio Return Channel), il est possible de diffuser le son du téléviseur avec les haut-parleurs du récepteur AV uniquement avec cette connexion. Si votre téléviseur ne prend pas en charge l'ARC, vous avez besoin, en plus de la connexion de la prise HDMI OUT MAIN, d'une connexion par câble optique numérique entre la prise optique de sortie audio numérique du téléviseur et la prise DIGITAL IN OPTICAL de l'appareil ou d'une connexion par câble audio analogique entre la prise de sortie audio du téléviseur et la prise VIDEO/AUDIO IN TV/CD de l'appareil.

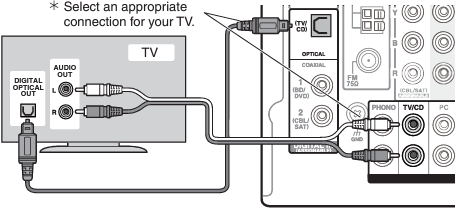

Connexion audio avec un téléviseur ne prenant pas en charge l'ARC

L'appareil prend en charge la fonction HDMI Through qui permet la transmission des lecteurs au téléviseur même si l'appareil est en veille. Vous devez modifier les réglages pour activer la liaison de sélection d'entrée avec un appareil compatible CEC, la connexion avec un téléviseur compatible ARC et la fonction HDMI Through. Voir "2nd Step: Source Connection" (2e étape : connexion de la source) de "Step 2: Setting Up" (Étape 2 : Configuration).

Pour profiter d'une vidéo protégée HDCP2.2, connectez le lecteur à la prise HDMI IN3 et le téléviseur à la prise HDMI OUT MAIN de l'appareil. Votre lecteur et votre téléviseur doivent prendre en charge HDCP2.2.
Pour lire une vidéo 4K ou 1080p, utilisez le câble HDMI haute vitesse.
Un autre téléviseur peut être connecté à la prise HDMI OUT SUB. Pour utiliser la fonction d'affichage de l'écran de réglage de l'appareil sur le téléviseur, connectez le téléviseur à la prise HDMI OUT MAIN.
Il est possible d'envoyer la vidéo et l'audio d'un appareil mobile compatible MHL en connectant l'appareil mobile compatible MHL aux prises AUX INPUT HDMI/MHL du panneau avant.

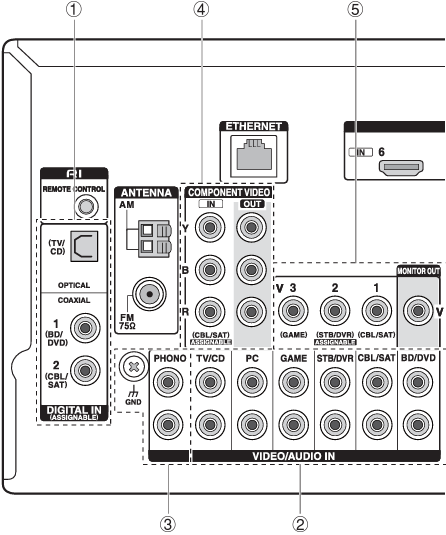

Connexion de composants sans HDMI

Si votre composant AV n'a pas de prise HDMI, utilisez une prise disponible de votre composant pour la connexion par câble avec cet appareil. Tout comme les prises HDMI, les autres prises de cet appareil ont un bouton sélecteur d'entrée pré-assigné sur le panneau avant. Consultez le nom du bouton sélecteur d'entrée affiché avec la prise lors de la connexion de l'appareil.

Connexion du signal audio
1. Connexion numérique : Utilisez un câble optique numérique (OPTICAL) ou un câble coaxial numérique (COAXIAL) pour la connexion avec un lecteur.
  Câble optique numérique (OPTICAL)
  * Étant donné que la prise optique d'entrée numérique de l'appareil est dotée d'un capuchon, poussez le câble contre le capuchon lorsqu'il est tourné vers l'intérieur.
  Câble coaxial numérique (COAXIAL)

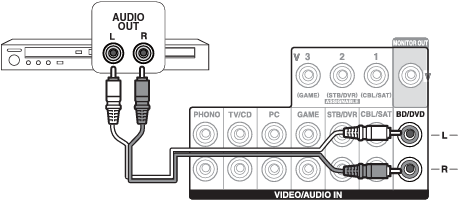

2. Connexion analogique : Utilisez un câble audio analogique pour la connexion avec un lecteur. Pour profiter de la lecture audio multi-zone d'un lecteur CD ou d'un autre lecteur sans prise de sortie HDMI, vous devez utiliser le câble RCA pour connecter les prises correspondantes du lecteur et de cet appareil. Pour plus de détails sur la fonction multi-zone, consultez la section "Using the multi-zone function" (Utilisation de la fonction multi-zone) de "Step 3: Playing Back" (Étape 3 : Lecture).
  Câble audio analogique (RCA)
3. Connexion avec une platine : Si elle utilise une cellule de type MM et ne dispose pas d'un égaliseur audio intégré, connectez-la à la prise PHONO 3. Si la platine connectée dispose d'un égaliseur audio intégré, connectez-la à la prise TV/CD 2.
  * Si elle utilise une cellule de type MC, installez un égaliseur audio compatible avec les cellules de type MC entre l'appareil et la platine en le connectant à la prise TV/CD 2. Pour plus de détails, reportez-vous au manuel d'instructions de la platine.
  * Si la platine possède un fil de masse, connectez-le à la borne GND de cet appareil. Si la connexion du fil de masse augmente le bruit, déconnectez-le.
Connexion du signal vidéo
L'appareil dispose d'une fonction de conversion ascendante vidéo. Pour plus de détails, consultez la section suivante.
1. Utilisez un câble vidéo composante pour connecter un téléviseur avec des prises d'entrée vidéo composante et un lecteur avec des prises de sortie vidéo composante.
  Câble vidéo composante
  * La vidéo transmise est de meilleure qualité que celle d'un câble vidéo composite.
2. Utilisez un câble vidéo composite pour connecter un téléviseur avec une prise d'entrée vidéo composite ou un lecteur avec une prise de sortie vidéo composite.
  Câble vidéo composite

Les signaux vidéo entrant dans la prise d'entrée vidéo composite ou les prises COMPONENT VIDEO IN seront convertis en signaux HDMI, puis sortis de la prise de sortie HDMI. Notez qu'il n'est pas possible de convertir les signaux audio numériques en analogiques ou vice versa.

* Lorsque vous convertissez les signaux vidéo entrant dans les prises COMPONENT VIDEO IN et que vous les sortez de la prise HDMI OUT, réglez la résolution de sortie du lecteur sur 480i ou 576i. Si l'entrée a une résolution de 480p/576p ou plus, un message vous invitant à modifier le réglage de la résolution apparaîtra. Si votre lecteur ne prend pas en charge la sortie 480i ou 576i, utilisez la prise vidéo composite.
* Si plusieurs entrées de signal vidéo sont placées dans un seul système d'entrée, la sortie sera effectuée dans l'ordre HDMI, COMPONENT VIDEO et vidéo composite.

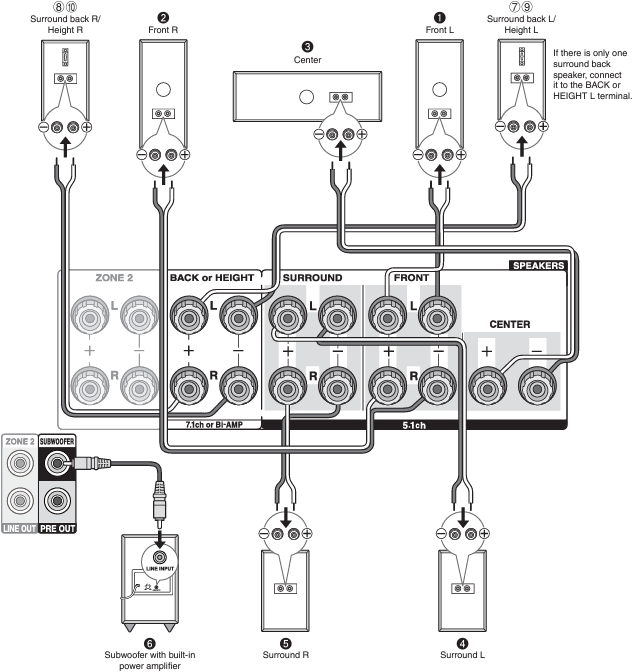

Connexion des haut-parleurs

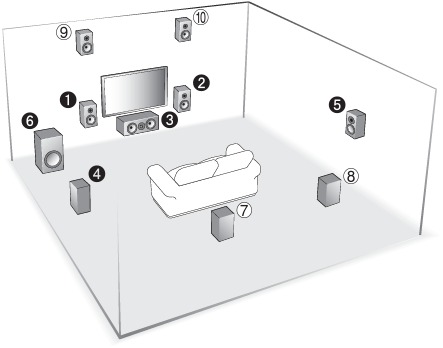

Disposition des haut-parleurs

Pour profiter du mode d'écoute Dolby Atmos, des haut-parleurs Hauteur ou des haut-parleurs Surround Arrière doivent être installés. L'exemple ci-dessus utilise des haut-parleurs Hauteur avant. D'autres types de haut-parleurs Hauteur sont également applicables, consultez la page suivante pour plus de détails.

1 2 Haut-parleurs avant
3 Haut-parleur central
4 5 Haut-parleurs surround
6 Caisson de basses
7 8 Haut-parleurs surround arrière
9 10 Haut-parleurs de hauteur

5.1 ch : 1 2 3 4 5 6
7.1 ch : 1 2 3 4 5 6 + 7 8 ou 1 2 3 4 5 6 + 9 10
7 8 et 9 10 partagent les mêmes bornes d'enceinte. Sélectionnez l'un ou l'autre des groupes.

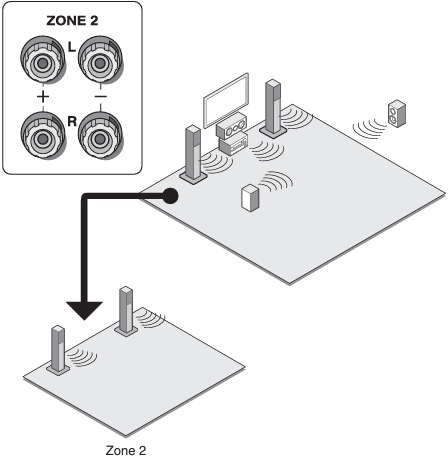

Pour utiliser la fonction multi-zone, consultez la section "Using the multi-zone function" (Utilisation de la fonction multi-zone) de "Step 3: Playing Back" (Étape 3 : Lecture).

Caractéristiques des types de haut-parleurs

1 2 produisent un son stéréo avant. 3 produisent des sons centraux tels que les dialogues et les voix. 4 5 créent un champ sonore arrière. 6 reproduit les sons graves et crée un champ sonore riche.
La connexion des haut-parleurs 7 8 ou 9 10 permet la lecture en configuration 7.1 ch. Les haut-parleurs 7 8 (surround arrière) améliorent la sensation d'immersion créée par le champ sonore arrière ainsi que la fluidité des sons arrière, offrant des expériences sonores plus naturelles dans le champ sonore. Les haut-parleurs 9 10 (hauteur) produisent des effets surround sur un plan de hauteur. Cet appareil effectue un traitement optimal du champ sonore pour le type de haut-parleurs de hauteur installés qui est enregistré dans les réglages initiaux (avec l'assistant de configuration).

Instructions sur la connexion des haut-parleurs

Connectez des haut-parleurs d'une impédance de 4 Ω à 16 Ω. Vous devez modifier le réglage si l'un des haut-parleurs a une impédance de 4 Ω ou plus à moins de 6 Ω. Vous pouvez effectuer le réglage en visualisant les instructions affichées sur l'écran du téléviseur. Sélectionnez l'élément avec les boutons du curseur de la télécommande et appuyez sur ENTER pour confirmer votre sélection. Pour revenir à l'écran précédent, appuyez sur RETURN. Appuyez sur RCV puis sur HOME sur la télécommande. Sélectionnez "Setup" (Configuration) - "2. Speaker Setup" (2. Configuration des haut-parleurs) - "Speaker Settings" (Paramètres des haut-parleurs) - "Speaker Impedance" (Impédance des haut-parleurs) et modifiez la valeur par défaut de "6ohms" (6 ohms) à "4ohms" (4 ohms).

Coupez et retirez le revêtement en plastique de l'extrémité du câble d'enceinte, torsadez le cœur et connectez-le à la borne. Effectuez une connexion correcte entre les prises de l'appareil et les prises de l'enceinte (+ à + et - à -) pour chaque canal. Si la connexion est incorrecte, le son des basses peut devenir faible en raison d'une phase inversée. Fixer les étiquettes de câble d'enceinte colorées fournies sur le côté + des deux extrémités du câble de chaque canal aidera à une connexion correcte. Jusqu'à deux caissons de basses avec amplificateur de puissance intégré peuvent être connectés aux prises de caisson de basses. Réglez le sélecteur de filtre de coupure du caisson de basses sur DIRECT. Si le caisson de basses ne possède pas de sélecteur de filtre de coupure mais dispose d'un cadran de réglage de la fréquence de coupure, tournez-le à la fréquence maximale. Si votre caisson de basses ne dispose pas d'un amplificateur de puissance intégré, vous pouvez connecter un amplificateur de puissance entre l'appareil et le caisson de basses.

Le réglage des haut-parleurs est de 7.2 ch au moment de l'achat. Vous pouvez le modifier manuellement ou en utilisant le réglage automatique des haut-parleurs.

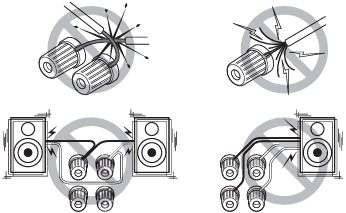

Court-circuiter le câble + et le câble - ou mettre en contact le cœur du câble avec le panneau arrière de l'appareil peut entraîner une défaillance. Ne connectez pas non plus deux câbles ou plus à une borne d'enceinte ou une enceinte à plusieurs bornes.
L'utilisation d'un haut-parleur avec une impédance inférieure au réglage peut entraîner une défaillance.

Lors de l'utilisation de fiches bananes disponibles dans le commerce : serrez les bornes des haut-parleurs jusqu'au bout, puis insérez les fiches bananes. N'insérez pas le cœur du câble d'enceinte directement dans le trou de la fiche banane de la borne d'enceinte. (Modèles nord-américains)

Dispositions des haut-parleurs de hauteur

Dolby Laboratories recommande de placer les haut-parleurs comme décrit dans "Installing speakers in ceiling" (Installation des haut-parleurs au plafond) pour obtenir le meilleur effet Dolby Atmos.

Installation des haut-parleurs au plafond

a b Haut avant
c d Haut central

Les haut-parleurs de plafond, etc. sont utilisés pour maximiser les effets en mode d'écoute Dolby Atmos ou Dolby Surround. Installez les haut-parleurs Haut avant à mi-chemin entre la position juste au-dessus de la position d'écoute et la position juste au-dessus des haut-parleurs avant. Installez les haut-parleurs Haut central juste au-dessus de la position d'écoute. Vous pouvez sélectionner a b ou c d sur l'appareil. Pour la connexion à l'appareil, utilisez les bornes SPEAKERS BACK ou HEIGHT.

Utilisation des haut-parleurs compatibles Dolby

e f Haut-parleur compatible Dolby (Avant)
g h Haut-parleur compatible Dolby (Surround)

Un haut-parleur compatible Dolby est spécialement conçu pour être utilisé comme haut-parleur de hauteur. Il existe deux types de haut-parleurs compatibles Dolby : l'un doit être placé sur la partie supérieure d'autres haut-parleurs tels que les haut-parleurs avant et les haut-parleurs surround, et l'autre est un type intégré avec des haut-parleurs normaux. Les haut-parleurs compatibles Dolby sont conçus avec leur sortie orientée vers le plafond pour créer un effet audio élevé dans les modes d'écoute Dolby Atmos et Dolby Surround en produisant des sons qui résonnent sur le plafond. Vous pouvez sélectionner e f ou g h sur l'appareil. Pour la connexion à l'appareil, utilisez les bornes SPEAKERS BACK ou HEIGHT.

Autres connexions

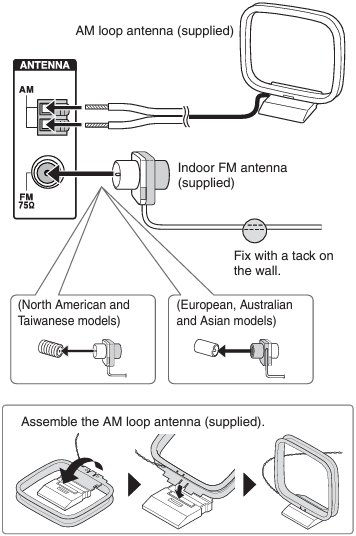

Connexions de l'antenne AM/FM

Connectez les antennes pour écouter la diffusion AM/FM. Lors de la première écoute de la diffusion, ajustez la position et l'orientation de l'antenne pour obtenir la meilleure réception.

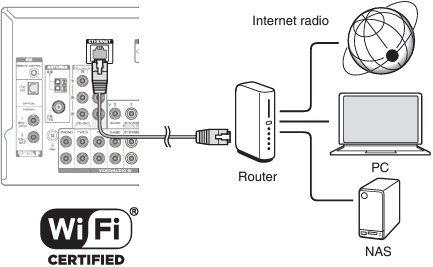

Connexion réseau

Vous pouvez profiter de la radio Internet et du DLNA en connectant l'appareil au réseau local (LAN). L'appareil peut être connecté au routeur avec un câble Ethernet ou au routeur LAN sans fil via une connexion Wi-Fi. En cas de connexion filaire, connectez le câble Ethernet au port Ethernet. Voir la "4th Step: Network Connection" (4e étape : Connexion réseau) de "Step 2: Setting Up" (Étape 2 : Configuration).

Connexion des écouteurs

Connectez un casque stéréo avec une fiche standard (¼ de pouce ou ø 6,3 mm) à la prise PHONES sur le panneau avant. Le son des haut-parleurs sera coupé lorsque vous utilisez le casque.

Si vous avez sélectionné un mode d'écoute autre que Pure Audio (modèles européen, australien et asiatique), Stéréo, Mono et Direct, la connexion d'un casque fera passer le mode d'écoute en Stéréo.

Installation

Lors de la première mise sous tension de l'appareil, l'assistant de configuration sera automatiquement lancé. Si vous utilisez l'assistant de configuration pour effectuer l'installation initiale, connectez un téléviseur à la prise HDMI OUT MAIN de l'appareil via une connexion HDMI.

Mise sous tension

Connectez le cordon d'alimentation à la prise murale. Appuyez sur ON/ STANDBY (MARCHE/VEILLE) sur l'unité principale ou sur RECEIVER (RÉCEPTEUR) sur la télécommande pour allumer l'appareil ou le mettre en mode veille.

* Les modèles taïwanais comprennent un cordon d'alimentation amovible. Connectez le cordon d'alimentation à l'AC INLET de l'appareil, puis à la prise murale. Débranchez toujours le côté prise en premier lorsque vous déconnectez le cordon d'alimentation. Lorsque l'appareil est mis sous tension, un courant instantané important peut circuler, affectant la fonctionnalité de l'ordinateur et d'autres appareils. Il est recommandé d'utiliser une prise distincte de celle de l'ordinateur ou d'autres appareils sensibles.

Notification de mise à jour du micrologiciel : Si l'appareil est connecté via LAN et qu'une mise à jour du micrologiciel est disponible, le message "Firmware Update Available" (Mise à jour du micrologiciel disponible) s'affiche. Pour exécuter la mise à jour, sélectionnez "Update Now" (Mettre à jour maintenant) avec les boutons curseurs de la télécommande et appuyez sur ENTER (Entrée). Lorsque "Completed!" (Terminé !) s'affiche, appuyez sur ON/STANDBY (MARCHE/VEILLE) sur l'unité principale pour mettre l'appareil en mode veille. La mise à jour sera alors terminée.

L'appareil se met automatiquement en mode veille 3 minutes après l'affichage de "Completed!" (Terminé !). Dans ce cas également, la mise à jour sera terminée.

Effectuer la configuration initiale avec l'assistant de configuration

À lire avant de commencer la procédure : Effectuez la configuration en répondant aux instructions affichées sur l'écran du téléviseur. Sélectionnez l'élément avec les boutons curseurs de la télécommande et appuyez sur ENTER (Entrée) pour confirmer votre sélection. Pour revenir à l'écran précédent, appuyez sur RETURN (Retour).

Si vous interrompez la procédure en cours de route ou modifiez un réglage effectué lors de la configuration initiale et que vous souhaitez rappeler l'assistant de configuration, appuyez sur RCV (Récepteur), puis sur HOME (Accueil) de la télécommande, sélectionnez "Setup" (Configuration) - "7. Hardware Setup" (Configuration matérielle) - "Initial Setup" (Configuration initiale), et appuyez sur ENTER (Entrée).

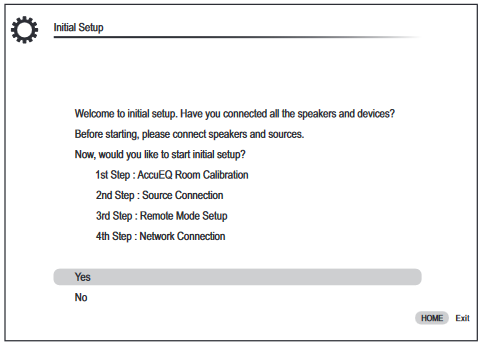

Sélectionnez d'abord la langue. Sur l'écran suivant, le résumé de l'assistant de configuration tel que décrit ci-dessous s'affiche. Sélectionnez "Yes" (Oui) sur cet écran et appuyez sur ENTER (Entrée) de la télécommande.

L'assistant de configuration se déroule en quatre étapes, comme suit.

1re étape : Calibration de pièce AccuEQ

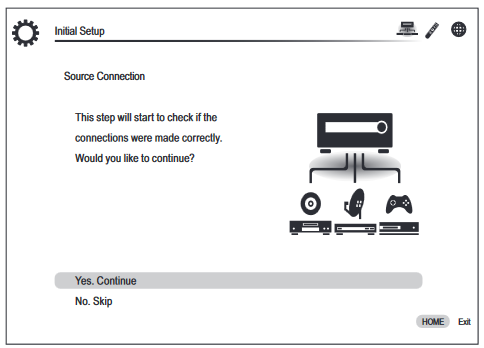

2e étape : Connexion des sources

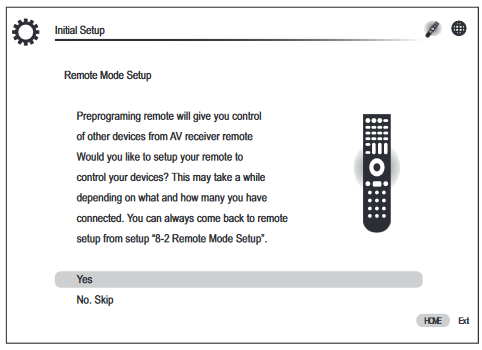

3e étape : Configuration du mode télécommande

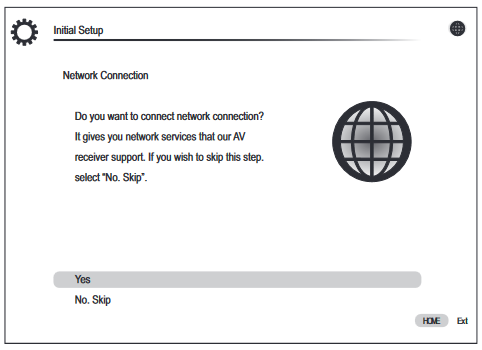

4e étape : Connexion réseau

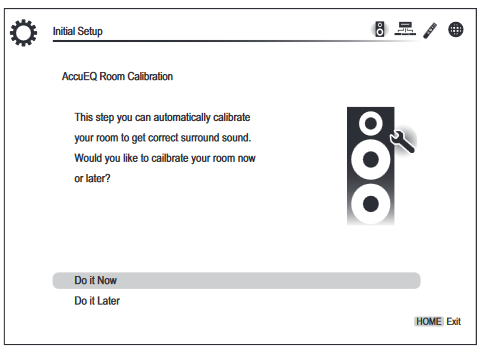

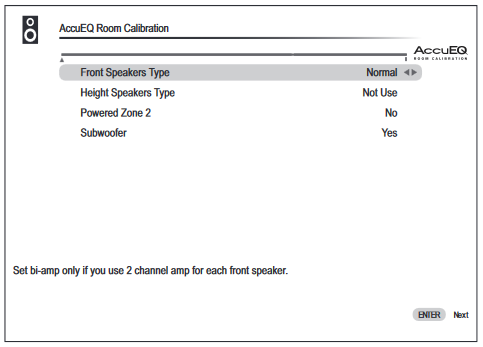

Calibration de pièce AccuEQ

Le signal de test provenant de chaque enceinte sera mesuré pour permettre le réglage du nombre d'enceintes, du niveau de volume, des fréquences de coupure optimales de chaque enceinte et de la distance par rapport à la position d'écoute principale, et également pour permettre la correction de la distorsion causée par l'environnement acoustique de la pièce.

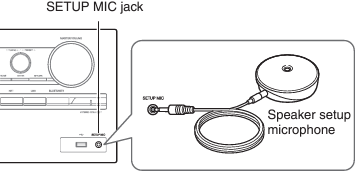

Placez le microphone de configuration des enceintes.
Lorsque l'écran de démarrage ci-dessus s'affiche, avant de commencer la procédure, placez le microphone de configuration des enceintes fourni à la position de mesure en vous référant à la figure ci-dessous.

: Zone d'écoute
: Position de mesure avec microphone
* Une mesure correcte ne sera pas possible si le microphone est tenu à la main. La mesure n'est pas possible si des écouteurs sont utilisés.
* Le son du subwoofer peut ne pas être détecté car il s'agit de fréquences extrêmement basses. Augmentez le volume du subwoofer à environ la moitié de son volume maximum et réglez sa fréquence au niveau maximum.
* Un signal de test fort sera entendu pendant la mesure. La mesure peut être interrompue en cas de bruit ambiant ou d'interférences de fréquences radio. Fermez la fenêtre et éteignez les appareils électroménagers et les lumières fluorescentes.
Après avoir placé le microphone à la position de mesure, sélectionnez "Do it Now" (Faire maintenant) avec les curseurs et appuyez sur ENTER (Entrée).
Lorsque "Please plug microphone that came in a box with AV receiver." (Veuillez brancher le microphone fourni avec le récepteur AV) s'affiche, connectez le microphone à la prise SETUP MIC de l'appareil.
Suivez les instructions affichées sur l'écran du téléviseur.

Lorsque l'écran ci-dessus s'affiche, appuyez sur ENTER (Entrée) de la télécommande. Confirmez l'alimentation du subwoofer et appuyez sur ENTER (Entrée) de la télécommande sur l'écran suivant. Confirmez la position du microphone de configuration des enceintes et appuyez sur ENTER (Entrée) de la télécommande sur l'écran suivant. Le réglage automatique des enceintes démarre.
Les signaux de test sont émis par les enceintes connectées et le réglage automatique des enceintes démarre.
La mesure sera effectuée deux fois pour chaque enceinte. Cela prendra plusieurs minutes. Gardez la pièce aussi silencieuse que possible pendant la mesure. Si l'une des enceintes ne produit pas de signal de test, vérifiez la déconnexion.
- Pendant la mesure, chaque enceinte émet des signaux de test à un volume élevé. Faites attention aux fuites sonores qui pourraient déranger vos voisins, ou veillez à ne pas effrayer les jeunes enfants.
Une fois la mesure terminée, le résultat de la mesure s'affiche.
Appuyez sur / de la télécommande pour vérifier les réglages. Appuyez sur ENTER (Entrée) avec "Save" (Enregistrer) sélectionné. Sur l'écran suivant indiquant que "AccuEQ Room Calibration" (Calibration de pièce AccuEQ) est "On" (Activée), appuyez sur ENTER (Entrée) de la télécommande.
- En cas de message d'erreur, suivez les instructions à l'écran pour éliminer la cause de l'erreur.
Lorsque "Please unplug setup microphone." (Veuillez débrancher le microphone de configuration) s'affiche, débranchez le microphone.

Connexion des sources

Vous pouvez vérifier si chaque source d'entrée est correctement connectée.

Lorsque l'écran de démarrage de la connexion des sources s'affiche, sélectionnez "Yes, Continue" (Oui, continuer) avec les curseurs et appuyez sur ENTER (Entrée).
Sélectionnez l'entrée souhaitée pour vérifier la connexion et appuyez sur ENTER (Entrée).
Lancez la lecture de l'appareil sélectionné. Si la connexion est correcte, la vidéo/l'audio de la source d'entrée sélectionnée sur l'appareil sera lue.
Après avoir vérifié la connexion, sélectionnez "Yes" (Oui) avec les curseurs et appuyez sur ENTER (Entrée).
- Si vous sélectionnez "No" (Non) et appuyez sur ENTER (Entrée), la cause de l'erreur s'affichera. Suivez les instructions pour éliminer la cause de l'erreur et vérifiez à nouveau la connexion.
Sélectionnez "Yes" (Oui) avec les curseurs et appuyez sur ENTER (Entrée) de la télécommande pour vérifier la connexion des autres entrées ou sélectionnez "No, Done Checking" (Non, vérification terminée) et appuyez sur ENTER (Entrée) pour passer.
Si vous sélectionnez "Yes" (Oui), vous reviendrez à l'écran de l'étape 2. Si vous sélectionnez "No, Done Checking" (Non, vérification terminée), vous passerez à l'étape 5.
Activation de l'opération liée HDMI et d'autres fonctions
Sur l'écran suivant, vous pouvez activer l'opération liée HDMI avec un appareil compatible CEC, la connexion avec un téléviseur compatible ARC et la fonction HDMI Through. Sélectionnez "Yes" (Oui) avec les curseurs pour les activer ou "No, Done Checking" (Non, vérification terminée) pour passer, et appuyez sur ENTER (Entrée) de la télécommande.
Sélectionnez "Yes" (Oui) avec les curseurs et appuyez sur ENTER (Entrée) pour activer la fonction de liaison CEC ou sélectionnez "No" (Non) et appuyez sur ENTER (Entrée) pour la laisser désactivée.

Si vous sélectionnez "Yes" (Oui), la connexion avec le téléviseur compatible ARC et la fonction HDMI Through seront réglées sur "Auto" et activées.

Configuration du mode télécommande

À cette étape, vous pouvez activer le fonctionnement des autres composants à l'aide de la télécommande de l'appareil. Lorsque l'écran de démarrage de la configuration du mode télécommande s'affiche, sélectionnez "Yes" (Oui) avec les curseurs et appuyez sur ENTER (Entrée) de la télécommande. Suivez les instructions pour sélectionner le bouton REMOTE MODE souhaité et sur l'écran du clavier, entrez les trois premiers caractères du nom de marque de l'appareil que vous allez programmer (par exemple, "ONK" pour ONKYO) et recherchez le code de télécommande. Les instructions expliqueront également comment configurer la télécommande.

Connexion réseau

Vous pouvez vérifier la connexion réseau et effectuer le réglage Wi-Fi. Lorsque l'écran de démarrage de la connexion réseau s'affiche, sélectionnez "Yes" (Oui) avec les curseurs et appuyez sur ENTER (Entrée) de la télécommande. Si vous sélectionnez "Wired" (Filaire) sur l'écran suivant, vous pouvez afficher l'état de la connexion du câble LAN. Pour effectuer le réglage Wi-Fi, sélectionnez "Wireless" (Sans fil), appuyez sur ENTER (Entrée) de la télécommande et suivez les sections ci-dessous.

Effectuez les préparations suivantes.
La connexion Wi-Fi nécessite un point d'accès tel qu'un routeur LAN sans fil (*). Notez le SSID et le mot de passe (clé) du point d'accès s'ils sont affichés sur l'étiquette du boîtier principal. Si le point d'accès dispose d'un bouton de réglage automatique (le nom peut varier selon le fabricant), vous pouvez le configurer sans saisir le mot de passe. Pour savoir comment utiliser le bouton de réglage automatique du point d'accès, reportez-vous à son manuel d'instructions.

* L'appareil prend en charge la connexion Wi-Fi avec un point d'accès 2,4 GHz.

Sélectionnez le SSID du point d'accès à connecter avec les boutons curseurs et appuyez sur ENTER (Entrée).
Lorsque le SSID du point d'accès apparaît sur l'écran du téléviseur, sélectionnez le point d'accès souhaité.
- Si vous avez modifié le réglage initial du point d'accès pour ignorer la saisie du mot de passe, l'Étape 3 démarre automatiquement.
- Si vous avez modifié le réglage initial du point d'accès pour masquer le SSID, consultez "When the access point is not displayed" (Lorsque le point d'accès n'est pas affiché).
Sélectionnez et définissez la méthode d'authentification.
L'écran "Enter Password" (Saisir le mot de passe), au lieu de l'écran suivant, peut s'afficher automatiquement si le routeur LAN sans fil ne dispose pas d'un bouton de réglage automatique.

Lorsque l'écran ci-dessus s'affiche, sélectionnez et définissez l'une des trois méthodes d'authentification : "Enter Password" (Saisir le mot de passe), "Push Button" (Bouton poussoir) et "PIN code" (Code PIN). Voir ci-dessous pour les détails et la procédure de réglage de chaque méthode.
Saisir le mot de passe : Entrez le mot de passe du point d'accès pour établir la connexion.
1. Sélectionnez "Enter Password" (Saisir le mot de passe) avec les boutons curseurs et appuyez sur ENTER (Entrée).
2. Saisissez le mot de passe (*) sur l'écran du clavier, sélectionnez "OK" et appuyez sur ENTER (Entrée).
  * Sélectionnez "Shift" (Maj) et appuyez sur ENTER (Entrée) pour basculer entre les majuscules et les minuscules. Sélectionnez "" ou "" et appuyez sur ENTER (Entrée) pour déplacer le curseur dans la direction sélectionnée. Sélectionnez "Back Space" (Retour arrière) et appuyez sur ENTER (Entrée) pour supprimer le caractère à gauche de la position du curseur. Pour choisir de masquer le mot de passe avec "*" ou de l'afficher en texte clair, appuyez sur D de la télécommande. Appuyez sur + 10 de la télécommande pour activer la fonction "Shift" (Maj) et sur CLR (Effacer) pour supprimer tous les caractères saisis.
3. Si la méthode de sécurité du point d'accès à connecter est WEP, sélectionnez "Default Key ID" (ID de clé par défaut), sélectionnez "OK" et appuyez sur ENTER (Entrée).
  Bouton poussoir : Utilisez le bouton de réglage automatique du point d'accès pour établir la connexion.
  1. Sélectionnez "Push Button" (Bouton poussoir) avec les boutons curseurs et appuyez sur ENTER (Entrée).
  2. Maintenez le bouton de réglage automatique du point d'accès enfoncé pendant le nombre de secondes nécessaire, sélectionnez "OK" et appuyez sur ENTER (Entrée).
    Code PIN : Sélectionnez cette méthode lorsque le bouton de réglage automatique du point d'accès est hors de portée. Sélectionnez "PIN code" (Code PIN) avec les boutons curseurs et appuyez sur ENTER (Entrée) pour afficher le code PIN à 8 chiffres. Enregistrez le code PIN affiché sur le point d'accès, sélectionnez "OK" et appuyez sur ENTER (Entrée). Pour savoir comment enregistrer le code PIN sur le point d'accès, reportez-vous à son manuel d'instructions.
Établir la connexion.
Le processus de connexion démarre et l'indicateur Wi-Fi sur la gauche de l'écran de l'appareil commence à clignoter. Lorsque la connexion est établie, l'indicateur Wi-Fi passe de clignotant à fixe. Si l'indicateur Wi-Fi ne reste pas allumé, la connexion n'a pas été établie. Refaites le réglage. Si "Push Button" (Bouton poussoir) ne fonctionne pas, essayez "Enter Password" (Saisir le mot de passe).
Lorsque le point d'accès n'est pas affiché Sélectionnez "Other..." (Autre...) avec le curseur de la télécommande et appuyez sur ENTER (Entrée) pour afficher l'écran du clavier. Saisissez le SSID et le mot de passe. Effectuez les réglages suivants en fonction du réglage du routeur.
- Méthode WPA/WPA2
  Sélectionnez "WPA" ou "WPA2" dans "Security Method" (Méthode de sécurité), sélectionnez "OK" et appuyez sur ENTER (Entrée).
- Méthode WEP
  Sélectionnez "WEP" dans "Security Method" (Méthode de sécurité) et sélectionnez "Default Key ID" (ID de clé par défaut). Ensuite, sélectionnez "OK" et appuyez sur ENTER (Entrée).
  - Si aucun réglage de cryptage n'a été effectué sur le routeur LAN sans fil, sélectionnez "None" (Aucun) dans "Security Method" (Méthode de sécurité), sélectionnez "OK" et appuyez sur ENTER (Entrée).

Quitter l'assistant de configuration

Après avoir terminé la configuration initiale, laissez "Finished" (Terminé) sélectionné et appuyez sur ENTER (Entrée) de la télécommande. La connexion et le réglage de l'appareil sont maintenant terminés. Consultez l'Étape 3 et profitez de votre cinéma maison.

Lecture

Lecture du lecteur et du téléviseur

Pour contrôler l'appareil : La télécommande de cet appareil dispose de la fonction de mode à distance pour contrôler d'autres appareils. Vous ne pouvez pas contrôler cet appareil lorsque la télécommande est dans un mode à distance autre que le mode RECEIVER (pour contrôler cet appareil). Veillez à appuyer sur 2 RCV pour sélectionner le mode RECEIVER avant de commencer l'opération.

Mettre l'appareil sous tension.
Appuyez sur 1 RECEIVER de la télécommande pour allumer l'appareil.
- Basculez l'entrée du téléviseur sur celle attribuée à l'appareil. Utilisez la télécommande du téléviseur.
Sélectionnez l'entrée de l'appareil et lancez la lecture sur le lecteur ou le téléviseur.
Appuyez sur 3 INPUT SELECTOR auquel le lecteur souhaité a été attribué. Appuyez sur TV/CD pour lire le son du téléviseur. Vous pouvez également utiliser les boutons de sélecteur d'entrée de l'unité principale.
- L'entrée sera automatiquement sélectionnée si le téléviseur ou le lecteur est compatible CEC et connecté à l'appareil avec un câble HDMI.
Sélectionnez le mode d'écoute souhaité.
Appuyez sur 6 boutons de mode d'écoute pour changer de mode afin de profiter de différents modes d'écoute. Pour plus de détails sur les modes d'écoute, voir "Listening modes" (Modes d'écoute).
Réglez le volume avec 10.

Nom des pièces de la télécommande

Bouton RECEIVER : Allume l'appareil ou le met en mode veille.
Bouton RCV : Bascule la télécommande en mode de fonctionnement de cet appareil.
Bouton REMOTE MODE/INPUT SELECTOR : Bascule l'entrée à lire.
Boutons de curseur et bouton ENTER : Déplace le curseur et confirme la sélection.
Bouton Q SETUP : Affiche le menu "Quick Setup" (Configuration rapide) qui vous permet de régler les fonctions fréquemment utilisées, y compris la sélection d'entrée et le réglage du volume.
Boutons de mode d'écoute : Vous permet de sélectionner le mode d'écoute.
Bouton DIMMER : Bascule la luminosité de l'affichage.
Bouton ZONE2 : À utiliser lorsque l'appareil est connecté à un amplificateur pré-main dans une pièce séparée et que le son y est diffusé.
Bouton MUTING : Met temporairement le son en sourdine.
Boutons VOLUME : Vous permet de régler le volume. Ce bouton annule également la mise en sourdine.
Bouton RETURN : Retourne l'affichage à l'état précédent.
Bouton HOME : Affiche le menu HOME qui vous permet d'effectuer des réglages avancés et d'utiliser la radio Internet et le DLNA.
Bouton DISPLAY : Bascule les informations affichées.
- Les boutons autres que ceux ci-dessus sont destinés à l'utilisation d'autres appareils.

Modes d'écoute

Vous pouvez sélectionner un mode d'écoute parmi diverses options telles que Dolby Atmos, Dolby Digital et DTS. Sélectionnez le mode souhaité en basculant et en écoutant le son réel dans différents modes. Les modes d'écoute sélectionnables dépendent du format des signaux d'entrée.
MOVIE/TV : Vous pouvez sélectionner un mode d'écoute adapté aux films et aux programmes TV.
MUSIC : Vous pouvez sélectionner un mode d'écoute adapté à la musique.
GAME : Vous pouvez sélectionner un mode d'écoute adapté aux jeux.
STEREO : Vous pouvez sélectionner un mode d'écoute pour les sources stéréo et stéréo multicanal.
PURE AUDIO (unité principale uniquement) (modèles européens, australiens et asiatiques) : L'affichage et les circuits vidéo analogiques sont coupés pour fournir un son plus pur.

Pour plus de détails sur les modes d'écoute, consultez le manuel avancé.

"Direct" (Direct) pour lire les signaux d'entrée tels quels
La sélection de ce mode permet de lire les signaux d'entrée tels quels. Par exemple, les signaux 2 canaux d'un CD de musique seront lus en stéréo, les signaux 5.1 canaux en 5.1 canaux, et les signaux Dolby Digital d'un disque Blu-ray ou DVD dans le champ sonore Dolby Digital selon le nombre de canaux spécifié.

Autres fonctions utiles

Lecture vidéo et audio à partir de différentes sources : Il est possible de lire l'audio et la vidéo à partir de différentes sources. Par exemple, vous pouvez lire l'audio depuis le lecteur CD et la vidéo depuis le lecteur BD/DVD. Dans ce cas, appuyez sur BD/DVD puis sur TV/CD. Ensuite, lancez la lecture sur le lecteur BD/DVD et le lecteur CD. Cette fonction est effective lorsqu'une entrée avec audio uniquement a été sélectionnée (TV/CD, TUNER ou PHONO dans les réglages initiaux).
Réglage de la qualité sonore : Il est possible d'améliorer ou de modérer les plages de graves et d'aigus des enceintes avant. Appuyez plusieurs fois sur TONE de l'unité principale pour sélectionner le réglage souhaité parmi "Bass" (Graves), "Treble" (Aigus) et "Phase Matching Bass" (Basses à adaptation de phase), et réglez avec +/-.
- Il ne peut pas être réglé si le mode d'écoute est Pure Audio (modèles européens, australiens et asiatiques) ou Direct.
  "Bass" (Graves) : Vous permet d'améliorer ou de modérer la plage des graves.
  "Treble" (Aigus) : Vous permet d'améliorer ou de modérer la plage des aigus.
  "Phase Matching Bass" (Basses à adaptation de phase) : Vous permet de conserver des médiums clairs et d'améliorer efficacement la plage des graves.
Mise en sourdine temporaire : Appuyez sur MUTING de la télécommande. Pour annuler la mise en sourdine, appuyez à nouveau sur MUTING, ou appuyez sur VOL /.
Modification de la luminosité de l'affichage : Appuyez sur DIMMER de la télécommande. La luminosité de l'affichage change à chaque fois que vous appuyez sur le bouton.
Vérification du format d'entrée : Appuyez plusieurs fois sur DISPLAY de la télécommande pour basculer l'affichage de l'unité principale dans l'ordre suivant :
- Si "Dolby D 5.1" (Dolby D 5.1) est affiché comme format de signal, les signaux Dolby Digital 5.1 ch sont en cours d'entrée. Lors de l'écoute de la radio AM/FM, la bande, la fréquence et le numéro de préréglage sont affichés.

Écoute de la radio AM/FM

Le manuel de base explique la méthode d'accord automatique. Pour l'accord manuel, consultez le manuel avancé.

Appuyez plusieurs fois sur TUNER de l'unité principale pour sélectionner "AM" (AM) ou "FM" (FM).
Appuyez sur TUNING MODE de l'appareil, de sorte que l'indicateur "AUTO" (AUTO) s'allume sur l'affichage.
Appuyez sur TUNING de l'appareil.
L'accord automatique d'une station de radio démarre. La recherche s'arrête lorsqu'une station est accordée. Lorsqu'une station de radio est accordée, l'indicateur "TUNED" (ACCORDÉ) s'allume sur l'affichage. L'indicateur "FM STEREO" (FM STÉRÉO) s'allume si la station est une station de radio FM.

(L'affichage réel varie selon le pays.)

Enregistrement d'une station de radio AM/FM : Cela vous permet d'enregistrer jusqu'à 40 de vos stations de radio AM/FM préférées.

Syntonisez la station de radio AM/FM que vous souhaitez enregistrer.
Appuyez sur MEMORY de l'appareil. Le numéro de préréglage sur l'affichage clignote.
Appuyez plusieurs fois sur PRESET de l'appareil pour sélectionner un numéro entre 1 et 40 pendant que le numéro de préréglage clignote (environ 8 secondes).
Appuyez à nouveau sur MEMORY de l'appareil. Une fois enregistré, le numéro de préréglage cesse de clignoter. Pour sélectionner une station de radio préréglée, appuyez sur PRESET de l'unité principale ou sur CH +/- de la télécommande.

Connexion et lecture de l'appareil compatible Bluetooth

Vous pouvez profiter sans fil des fichiers musicaux stockés sur un smartphone ou un autre appareil compatible Bluetooth. La zone de couverture est de 48 pieds (15 mètres).

L'appareil compatible Bluetooth doit prendre en charge le profil A2DP.
Notez que la connexion n'est pas toujours garantie avec tous les appareils compatibles Bluetooth.

Appairage

L'appairage est nécessaire lors de la première utilisation de l'appareil compatible Bluetooth. Avant de commencer la procédure, apprenez comment activer la fonction de réglage Bluetooth et comment vous connecter à d'autres appareils sur l'appareil compatible Bluetooth.

Appuyez sur BLUETOOTH de la télécommande.
L'appareil entre en mode d'appairage et l'indicateur BLUETOOTH commence à clignoter.
Pendant que l'indicateur BLUETOOTH clignote, terminez la connexion sur l'appareil compatible Bluetooth à proximité dans les 2 minutes environ.
Si le nom de cet appareil est affiché sur l'écran de l'appareil compatible Bluetooth, sélectionnez cet appareil. L'appairage se terminera après un court instant.
- Si un mot de passe est demandé, entrez "0000".
- Lors de la connexion de l'appareil à un autre appareil compatible Bluetooth, lancez l'appairage en appuyant longuement sur BLUETOOTH jusqu'à ce que l'indicateur BLUETOOTH commence à clignoter. Cet appareil peut stocker les données de jusqu'à huit appareils appairés.

Lecture du son de l'appareil compatible Bluetooth

Si l'appareil est allumé et que l'appareil compatible Bluetooth est connecté, l'entrée basculera automatiquement sur BLUETOOTH. Écoutez de la musique dans cet état.

Il peut falloir environ une minute pour que la connexion soit établie lorsque l'appareil est allumé, car la fonction Bluetooth prend un certain temps à démarrer.
Si le réglage du volume de l'appareil compatible Bluetooth est faible, le son ne sera pas émis par cet appareil.
En raison des caractéristiques de la technologie sans fil Bluetooth, le son produit par cet appareil peut être légèrement en décalage par rapport au son diffusé par l'appareil compatible Bluetooth.

Dans le menu HOME, vous pouvez effectuer des réglages avancés et utiliser la radio Internet et le DLNA. Pour plus de détails sur le fonctionnement, reportez-vous au manuel avancé.

Après avoir appuyé sur RCV, appuyez sur HOME sur la télécommande.
Le menu HOME s'affiche sur l'écran du téléviseur. Vous pouvez également utiliser le bouton HOME de l'unité principale.
Sélectionnez l'élément avec les boutons de curseur de la télécommande et appuyez sur ENTER pour confirmer votre sélection.
Pour revenir à l'écran précédent, appuyez sur RETURN. Pour revenir au menu HOME, appuyez sur HOME.
- Sleep Timer (Minuteur de veille): Sélectionnez pour mettre automatiquement l'appareil en mode veille lorsque le temps spécifié s'est écoulé.
- InstaPrevue: Sélectionnez pour prévisualiser les vidéos entrantes des prises d'entrée HDMI collectivement sur un seul écran. L'écran comporte une fenêtre principale (vidéo d'entrée actuelle) et des sous-fenêtres (autres vidéos d'entrée). Pour changer l'entrée actuelle, sélectionnez la sous-fenêtre souhaitée avec les boutons de curseur et appuyez sur ENTER.
  - Une sous-fenêtre noire est affichée pour l'entrée sans signaux vidéo.
  - «InstaPrevue» (InstaPrevue) ne peut pas être sélectionné si la vidéo est transmise depuis HDMI IN 5 ou 6 ou s'il n'y a pas de signal de l'entrée actuellement sélectionnée.
  - Selon les signaux vidéo, l'image peut ne pas être correctement rendue sur les vignettes de prévisualisation.
  - Une résolution de 1080p ou supérieure n'est pas prise en charge.
- Setup (Configuration): Vous pouvez modifier l'attribution des bornes d'entrée et des boutons de sélection d'entrée, ainsi qu'effectuer divers réglages d'enceintes et d'autres réglages avancés.
- Network Service (Service réseau): Sélectionnez pour utiliser les services de radio Internet et la fonction DLNA. Lorsque vous connectez l'appareil au réseau et appuyez sur ENTER, l'écran du service réseau s'affiche sur le téléviseur. Sur l'écran du téléviseur, sélectionnez le service ou le fichier musical souhaité avec les curseurs de la télécommande et appuyez sur ENTER pour confirmer et démarrer la lecture.
  Internet radio service (Service de radio Internet): Vous pouvez écouter TuneIn ou d'autres stations de radio Internet enregistrées à l'avance.
  DLNA: Vous pouvez lire des fichiers musicaux stockés sur l'ordinateur ou le périphérique NAS connecté au réseau. Sélectionnez le serveur avec les curseurs, sélectionnez le fichier musical souhaité et appuyez sur ENTER pour démarrer la lecture.
  Home Media (Média domestique): Vous pouvez lire des fichiers musicaux dans un dossier partagé sur l'ordinateur ou le périphérique NAS connecté au réseau. Sélectionnez le serveur avec les curseurs, sélectionnez le fichier musical souhaité et appuyez sur ENTER pour démarrer la lecture.
  - «Network Service» (Service réseau) devient sélectionnable après le démarrage du réseau même s'il ne peut pas être sélectionné au début. Le démarrage peut prendre environ une minute.
  - Lorsque «Network Service» (Service réseau) est sélectionné pour la première fois, l'écran «DISCLAIMER» (Avertissement) apparaîtra sur le téléviseur. Sélectionnez «Agree» (Accepter) si vous en acceptez le contenu. Si vous n'en acceptez pas le contenu, vous ne pourrez pas utiliser le service réseau.
    * Vous ne pouvez pas utiliser la fonction Network Service tant que le téléviseur n'est pas connecté via HDMI, car la sélection de «Agree» (Accepter) dans l'écran «DISCLAIMER» (Avertissement) n'est pas possible.
  - La disposition des icônes dans le menu principal «Network Service» (Service réseau) peut être modifiée. Appuyez sur NET sur la télécommande, puis sur D. Sélectionnez l'icône source avec les curseurs et appuyez sur ENTER, puis sélectionnez l'icône de destination et appuyez sur ENTER. Les positions des icônes sont interverties.
- USB: Sélectionnez «USB» (USB) sur l'écran du téléviseur et connectez un périphérique de stockage USB au port USB du panneau avant. Sur l'écran du téléviseur, sélectionnez le dossier ou le fichier musical souhaité avec les curseurs de la télécommande et appuyez sur ENTER pour confirmer et démarrer la lecture.
  - «USB» (USB) devient sélectionnable après le démarrage de la fonction USB même s'il ne peut pas être sélectionné au début. Le démarrage peut prendre environ une minute.

Dans le menu Quick Setup, vous pouvez définir les fonctions fréquemment utilisées, y compris la sélection d'entrée et le réglage du volume.

Appuyez sur Q SETUP sur la télécommande.
Le menu Quick Setup s'affiche sur l'écran du téléviseur connecté.
Sélectionnez l'élément avec les boutons de curseur de la télécommande et appuyez sur ENTER pour confirmer votre sélection.
Pour revenir à l'écran précédent, appuyez sur RETURN.
- Input (Entrée): Sélectionnez l'entrée et vérifiez l'attribution des boutons de sélection d'entrée.
- Audio (Audio): Vous pouvez effectuer divers réglages audio, y compris la qualité audio et le réglage du niveau des enceintes.
  - Vous ne pouvez pas sélectionner cet élément lorsque l'audio est émis par les enceintes du téléviseur.
    A/V Sync (Synchronisation A/V): Si la vidéo est en retard par rapport à l'audio, vous pouvez retarder l'audio pour compenser le décalage. Différents réglages peuvent être définis pour chaque entrée.
    - Il ne peut pas être réglé si l'entrée est «NET» (Réseau), «USB» (USB) ou «BLUETOOTH» (Bluetooth).
    - Il ne peut pas être réglé si le mode d'écoute est Pure Audio (modèles européens, australiens et asiatiques) ou Direct.
      Bass, Treble (Graves, Aigus): Ajustez le volume de l'enceinte avant.
    - Il ne peut pas être réglé si le mode d'écoute est Pure Audio (modèles européens, australiens et asiatiques) ou Direct.
      Phase Matching Bass (Graves à phase correspondante): Supprimez le déphasage dans les médiums pour améliorer le son des graves. Ainsi, un son de graves fluide et puissant peut être obtenu.
    - Il ne peut pas être réglé si le mode d'écoute est Pure Audio (modèles européens, australiens et asiatiques) ou Direct.
      Subwoofer Level, Center Level (Niveau du caisson de basses, Niveau central): Ajustez le niveau des enceintes tout en écoutant le son. Le réglage que vous avez effectué sera réinitialisé à l'état précédent lorsque vous mettrez l'appareil en mode veille.
    - Les enceintes ne peuvent pas être réglées si elles ont été définies sur «No» (Non) ou «None» (Aucun) dans «Setup» (Configuration) - «2. Speaker Setup» (2. Configuration des enceintes) - «Speaker Configuration» (Configuration des enceintes).
      AccuEQ Room Calibration (Calibration de pièce AccuEQ): Désactive le réglage de correction de champ sonore défini dans le réglage automatique des enceintes. Le réglage peut être défini séparément pour chaque entrée.
    - Ce réglage ne peut pas être sélectionné si le réglage automatique des enceintes n'a pas été effectué.
    - Il ne peut pas être réglé si des écouteurs sont connectés ou si le mode d'écoute est Pure Audio (modèles européens, australiens et asiatiques) ou Direct.
      Late Night (Soirée): Rend les petits sons facilement audibles. C'est utile lorsque vous devez réduire le volume en regardant un film tard le soir. Vous pouvez profiter de l'effet uniquement sur les sources Dolby Digital, Dolby Digital Plus et Dolby TrueHD.
    - La mise en mode veille de l'appareil définira le réglage sur «Off» (Désactivé). Dans le cas de Dolby TrueHD, le réglage sera défini sur «Auto» (Auto).
    - Vous ne pouvez pas utiliser la fonction pendant la lecture Dolby TrueHD si «Setup» (Configuration) - «3. Audio Adjust» (3. Réglage audio) - «Dolby» (Dolby) - «Loudness Management» (Gestion de la sonie) est défini sur «Off» (Désactivé).
      Music Optimizer (Optimiseur musical): Améliore la qualité de l'audio compressé. Le son de lecture des fichiers compressés avec perte tels que MP3 sera amélioré. Le réglage peut être défini séparément pour chaque entrée.
    - Le réglage est efficace pour les signaux de 48 kHz ou moins. Le réglage n'est pas efficace pour les signaux de flux binaire.
    - Il ne peut pas être réglé si le mode d'écoute est Pure Audio (modèles européens, australiens et asiatiques) ou Direct.
      Cinema Filter (Filtre cinéma): Ajuste la bande sonore qui a été traitée pour améliorer sa plage de fréquences aiguës, afin de la rendre adaptée au home cinéma.
    - Cette fonction peut être utilisée dans les modes d'écoute suivants : Dolby Atmos, Dolby Digital, Dolby Digital Plus, Dolby Surround, Dolby TrueHD, Multichannel, DTS, DTS-ES, DTS Neo: 6 Cinema, DTS 96/24, DTS Neo: 6, DTS-HD High Resolution Audio, DTS-HD Master Audio et DTS Express.
- Video (Vidéo):
  Monitor Out (Sortie Moniteur): Les signaux d'entrée vidéo entrants dans l'appareil seront convertis par l'appareil lorsqu'ils sont émis par la prise HDMI OUT vers le téléviseur afin que leur résolution puisse correspondre à celle du téléviseur utilisé. Sélectionnez la prise HDMI OUT à utiliser pour la sortie.
  Wide Mode (Mode large): Vous pouvez régler le rapport d'aspect.
  Picture Mode (Mode image): Vous pouvez régler la qualité d'image. «Cinema» (Cinéma) ajustera automatiquement l'image pour être adaptée à la visualisation de films et «Game» (Jeu) adaptée pour jouer à des jeux. En mode «Standard» (Standard), la résolution sera modifiée mais la qualité d'image ne sera pas ajustée. En mode «Custom» (Personnalisé), vous pouvez régler la luminosité, le contraste, la teinte et la saturation comme vous le souhaitez. Si vous ne réglez pas la résolution et la qualité d'image, sélectionnez «Bypass» (Ignorer).
  - «Wide Mode» (Mode large) et «Picture Mode» (Mode image) ne peuvent être réglés que sur la sortie vidéo de la prise HDMI OUT MAIN.
  - «Video» (Vidéo) ne peut pas être sélectionné si l'entrée est «NET» (Réseau), «USB» (USB) ou «BLUETOOTH» (Bluetooth).
- Information (Informations):
  Audio (Audio): Affiche la source d'entrée audio, le format, le nombre de canaux, la fréquence d'échantillonnage, le mode d'écoute, le nombre de canaux de sortie et d'autres informations audio.
  Video (Vidéo): Affiche la source d'entrée vidéo, la résolution, le format du signal, la tonalité des couleurs, les informations 3D, l'aspect, le mode image, la sortie et d'autres informations vidéo.
  Tuner (Tuner): Affiche la bande, la fréquence, le numéro de préréglage et d'autres informations du tuner (radio).
- Listening Mode (Mode d'écoute): Sélectionnez le mode d'écoute parmi les catégories «MOVIE/TV» (FILM/TV), «MUSIC» (MUSIQUE) et «GAME» (JEU).
  - Il ne peut pas être réglé lorsque l'audio est lu par les enceintes du téléviseur.

Utilisation de la fonction multi-zones

Vous pouvez connecter l'appareil en multi-zones avec un amplificateur intégré et des enceintes dans une pièce séparée et diffuser le son d'un appareil externe connecté aux prises d'entrée audio analogiques de l'appareil, le son provenant de la source "NET", "USB" ou "BLUETOOTH", ainsi que la diffusion AM/FM. Il est possible d'effectuer la lecture dans la pièce principale et dans une pièce séparée simultanément, par exemple en lisant un lecteur Blu-ray Disc dans la pièce principale où l'appareil est placé tout en écoutant la radio Internet dans une pièce séparée. Il est également possible d'effectuer la lecture uniquement dans une pièce séparée.

En ce qui concerne l'entrée audio analogique, il est possible de lire la même source ou des sources différentes dans la pièce principale et la pièce séparée.
En ce qui concerne les sources "NET", "USB" et "BLUETOOTH", vous ne pouvez pas sélectionner des entrées différentes pour la pièce principale et la pièce séparée. Par exemple, si "NET" a été sélectionné dans la pièce principale et qu'ensuite "USB" est sélectionné comme source de lecture dans la pièce séparée, l'entrée dans la pièce principale passera également à "USB".
Lors de l'écoute de la diffusion AM/FM, vous ne pouvez pas sélectionner des stations différentes pour la pièce principale et la pièce séparée. Par conséquent, la même station sera diffusée dans les deux pièces.

Connexion avec un lecteur

Pour sortir l'audio du lecteur Blu-ray Disc ou de tout autre lecteur en tant que source de lecture multi-zones, il est nécessaire de connecter les prises de sortie audio RCA du lecteur et les prises d'entrée audio analogiques de l'appareil à l'aide d'un câble audio analogique.

La sortie multi-zones n'est pas possible si la connexion est uniquement via un câble HDMI ou un câble numérique.
Un réglage de la sortie audio analogique peut être nécessaire sur le lecteur.

Réalisation d'une connexion multi-zones

Connexion d'un amplificateur ou d'un récepteur dans une autre pièce
Vous pouvez profiter d'une lecture stéréo 2 canaux dans l'autre pièce pendant la lecture 7.2 canaux dans la pièce principale. Connectez les prises LINE OUT ZONE2 de l'appareil et les prises d'entrée ligne de l'amplificateur intégré dans une pièce séparée à l'aide d'un câble audio analogique (RCA).
- Le volume doit être réglé avec l'amplificateur intégré utilisé dans la pièce séparée.
Connexion d'enceintes dans une autre pièce
Il est possible de connecter directement les enceintes dans une autre pièce sans amplificateur. Connectez les enceintes d'une autre pièce aux bornes SPEAKERS ZONE2 de l'appareil à l'aide de câbles d'enceintes. Notez que 5.2 canaux sera le maximum (*) dans la pièce principale pendant la lecture en Zone 2. Le son ne peut pas être émis par les enceintes Surround Back et les enceintes Height.
* Dans ce cas, le mode d'écoute Dolby Atmos ne peut pas être sélectionné.

Modifier le réglage: Après avoir connecté les enceintes, appuyez sur RCV, puis sur HOME de la télécommande, sélectionnez "Setup" - "2. Speaker Setup" - "Speaker Settings" et réglez "Powered Zone2" sur "Yes" (Oui).
- Réglez le volume sur cet appareil. Pour régler le volume, appuyez sur ZONE2 de la télécommande et réglez avec VOL/. Pour contrôler depuis l'appareil principal, appuyez sur ZONE2 et dans les 8 secondes, réglez avec la commande MASTER VOLUME. Vous pouvez couper le son en appuyant sur MUTING de la télécommande.

Effectuer la lecture multi-zones

Appuyez sur ZONE2 de la télécommande, pointez la télécommande vers l'appareil et appuyez sur RECEIVER.
« Z2 » s'allume sur l'écran de l'appareil principal et la fonction multi-zones est activée. (La Zone 2 est maintenant activée.)
Appuyez à nouveau sur ZONE2 de la télécommande et appuyez sur INPUT SELECTOR (Sélecteur d'entrée) de l'entrée à lire dans une pièce séparée.
- Si vous mettez l'appareil en veille pendant la lecture multi-zones, les indicateurs Z2 s'estompent et le mode de lecture passe à la lecture uniquement dans une pièce séparée. Effectuer les étapes 1 et 2 lorsque l'appareil est en veille fait également passer le mode de lecture à la lecture uniquement dans une pièce séparée. Pour lire la même source dans la pièce principale et la pièce séparée, maintenez ZONE2 enfoncé pendant environ 3 secondes.
  Pour contrôler depuis l'appareil principal: Appuyez sur ZONE2 et dans les 8 secondes, appuyez sur le bouton du sélecteur d'entrée de l'entrée à lire dans une pièce séparée. Pour lire la même source dans la pièce principale et la pièce séparée, appuyez deux fois sur ZONE2.
  Pour désactiver la fonction multi-zones: Appuyez sur ZONE2 de la télécommande et appuyez sur RECEIVER. Alternativement, appuyez sur OFF (Arrêt) de l'appareil principal.
- Si la Zone 2 est activée, la consommation électrique en mode veille est supérieure à la normale.
- Si la Zone 2 est activée lorsque le mode d'écoute de la pièce principale est Pure Audio, il bascule automatiquement en Direct. (Modèles européens, australiens et asiatiques)
- Lorsque la Zone 2 est activée, la fonction système RI linked (interconnexion entre les composants Onkyo) est désactivée.
- Appuyer sur INPUT SELECTOR (Sélecteur d'entrée) de la télécommande pendant que vous utilisez la télécommande pour la Zone 2 basculera la cible contrôlée vers la pièce principale. Pour contrôler à nouveau la Zone 2, appuyez sur ZONE2 pour entrer en mode de contrôle de zone.

Dépannage

Avant de commencer la procédure
Les problèmes peuvent être résolus en allumant/éteignant simplement l'appareil ou en débranchant/rebranchant le cordon d'alimentation, ce qui est plus facile que de travailler sur la connexion, le réglage et la procédure de fonctionnement. Essayez ces mesures simples sur l'appareil et sur l'appareil connecté. Si le problème est que la vidéo ou l'audio n'est pas émis ou que le fonctionnement lié HDMI ne fonctionne pas, débrancher/rebrancher le câble HDMI peut le résoudre. Lors de la reconnexion, veillez à ne pas enrouler le câble HDMI, car s'il est enroulé, il pourrait ne pas bien s'insérer. Après la reconnexion, éteignez puis rallumez l'appareil et l'appareil connecté.

Le récepteur AV s'éteint de manière inattendue.

Le récepteur AV passera automatiquement en mode veille si la fonction Veille automatique est réglée et activée.

Il n'y a pas de son, ou le son est très faible.

Un mauvais bouton de sélection d'entrée a été sélectionné. Sélectionnez l'entrée correcte pour le lecteur. Vérifiez également que la fonction de coupure du son n'est pas activée.
Tous les modes d'écoute n'utilisent pas tous les haut-parleurs.

Il n'y a pas d'image.

Un mauvais bouton de sélection d'entrée a été sélectionné.
La vidéo n'est pas affichée si le mode d'écoute est Pure Audio. (Modèles européens, australiens et asiatiques)
Pour afficher la vidéo du lecteur connecté sur l'écran du téléviseur lorsque l'appareil est en veille, vous devez activer la fonction HDMI Through.
Si l'image du téléviseur est floue ou peu claire, le cordon d'alimentation ou les câbles de connexion de l'appareil peuvent avoir causé des interférences. Dans ce cas, maintenez une distance entre le câble d'antenne du téléviseur et les câbles de l'appareil.
Si vous connectez un lecteur prenant en charge HDCP2.2, assurez-vous de le connecter à la prise HDMI IN3 de l'appareil. Dans ce cas, connectez le téléviseur à la prise HDMI OUT MAIN.

Le contrôle HDMI ne fonctionne pas correctement.

Réglez la fonction de liaison CEC de l'appareil sur "on" (activé). Il est également nécessaire d'effectuer le réglage du système lié HDMI sur le téléviseur. Consultez le manuel d'instructions du téléviseur pour plus de détails.

La télécommande ne fonctionne pas.

Assurez-vous d'appuyer d'abord sur RCV avant d'utiliser l'appareil avec la télécommande.

Il n'y a pas de son pour la fonction multi-zone.

Avec la fonction multi-zone, le son n'est émis que si la source d'entrée du signal est un composant externe connecté aux prises d'entrée audio analogiques de l'appareil, "NET", "USB", "BLUETOOTH", "AM" ou "FM". La lecture multi-zone n'est pas possible si le lecteur et l'appareil sont connectés via un câble HDMI ou un câble numérique. Connectez les prises de sortie audio RCA du lecteur et les prises d'entrée audio analogiques de l'appareil avec un câble audio analogique. Un réglage de sortie audio analogique peut également être nécessaire sur le lecteur.

Impossible d'accéder au réseau.

Essayez de brancher/débrancher l'appareil ou le routeur LAN sans fil, ou vérifiez leur état d'alimentation. Cela fonctionne bien dans de nombreux cas.
Si le routeur LAN sans fil souhaité ne figure pas dans la liste des points d'accès, il est possible que le SSID soit masqué ou que la connexion ANY soit désactivée. Modifiez le réglage et réessayez.

Impossible de connecter le Bluetooth

Essayez de brancher/débrancher l'appareil et le lecteur compatible Bluetooth. Après cela, vérifiez que la fonction Bluetooth est activée sur l'appareil compatible Bluetooth et que la connexion avec l'appareil a été établie.

Réinitialisation de l'appareil

La réinitialisation de l'appareil à l'état d'expédition peut résoudre le problème. Si les mesures ci-dessus ne résolvent pas le problème, réinitialisez l'appareil en suivant la procédure suivante. Si vous réinitialisez l'état de l'appareil, vos préférences seront réinitialisées aux valeurs par défaut. Notez-les avant de commencer la réinitialisation.

Comment réinitialiser
1. Tout en maintenant enfoncé CBL/SAT sur l'unité principale (notez que l'étape 2 doit être effectuée avec ce bouton enfoncé)
2. Appuyez sur ON/STANDBY sur l'unité principale ("Clear" (Effacer) apparaît sur l'écran et l'appareil retourne en veille)
Comment réinitialiser la télécommande :
1. Tout en maintenant enfoncé RCV sur la télécommande, appuyez sur HOME jusqu'à ce que l'indicateur de la télécommande s'allume (environ 3 secondes)
2. Dans les 30 secondes, appuyez à nouveau sur RCV

Spécifications

Section amplificateur

Puissance de sortie nominale
Tous les canaux :
95 watts de puissance continue minimale par canal, charges de 8 ohms, 2 canaux pilotés de 20 Hz à 20 kHz, avec une distorsion harmonique totale maximale de 0,08 % (FTC)
115 watts de puissance continue minimale par canal, charges de 6 ohms, !#$&'*++ distorsion de 0,7 % (FTC) (Amérique du Nord)
7 canaux × 160 W sous 6 ohms, 1 kHz, 1 canal piloté de 1 % (IEC) (Autres)

Puissance de sortie efficace maximale
7 canaux × 175 W sous 6 ohms, 1 kHz, 1 canal piloté (JEITA) (Asiatique)

Puissance dynamique (*)
*IEC60268-Puissance de sortie maximale à court terme
240 W (3 Ω, Avant)
210 W (4 Ω, Avant)
120 W (8 Ω, Avant)

THD+N (Distorsion Harmonique Totale+Bruit)
0,08 % (20 Hz - 20 kHz, demi-puissance)

Facteur d'amortissement
60 (Avant, 1 kHz, 8 Ω)

Sensibilité d'entrée et impédance (Déséquilibre)
200 mV/47 kΩ (LINE)
2,5 mV/47 kΩ (PHONO MM)

Niveau de sortie et impédance RCA nominaux
200 mV/2,2 kΩ (SORTIE LIGNE)

Niveau de sortie et impédance RCA maximum
2 V/2,2 kΩ (SORTIE LIGNE)

Surcharge Phono
70 mV (MM 1 kHz 0,5 % Direct)

Réponse en fréquence
5 Hz - 100 kHz/+1 dB, –3 dB (Mode Direct)

Caractéristiques du contrôle de tonalité
±10 dB, 20 Hz (GRAVES)
±10 dB, 20 kHz (AIGUS)

Rapport Signal/Bruit
106 dB (LINE, IHF-A)
80 dB (PHONO MM, IHF-A)

Impédance des enceintes
6 Ω - 16 Ω (Amérique du Nord et Taïwan)
4 Ω - 16 Ω (Autres)

Section vidéo

Sensibilité d'entrée/Niveau de sortie et impédance
1 Vp-p/75 Ω (Composante Y)
0,7 Vp-p/75 Ω (Composante P_B/C_B, P_R/C_R)
1 Vp-p/75 Ω (Composite)

Réponse en fréquence vidéo composante
5 Hz - 100 MHz/+0 dB, –3 dB

Section tuner

Gamme de fréquences de syntonisation FM
87,5 MHz - 107,9 MHz (Amérique du Nord et Taïwan)
87,5 MHz - 108,0 MHz, RDS (Autres)

Gamme de fréquences de syntonisation AM
522/530 kHz - 1611/1710 kHz

Canal préréglé
40

Section réseau

LAN Ethernet
10BASE-T/100BASE-TX

LAN sans fil
Norme IEEE 802.11 b/g/n
(Norme Wi-Fi^®)
Bande 2,4 GHz :
1 - 11 canaux (Amérique du Nord)
10 - 11 canaux (Espagne)
10 - 13 canaux (France)
1 - 13 canaux (Autres)
(Norme Wi-Fi^®)

Section Bluetooth

Système de communication
Spécification Bluetooth version 2.1 +EDR (Enhanced Data Rate)

Portée de communication maximale
Ligne de visée env. 15 m (*)

Bande de fréquences
Bande 2,4 GHz (2.4000 GHz - 2.4835 GHz)

Méthode de modulation
FHSS (Freq Hopping Spread Spectrum)

Profils Bluetooth compatibles
A2DP 1.2 (Advanced Audio Distribution Profile)
AVRCP 1.3 (Audio Video Remote Control Profile)

Codecs pris en charge
SBC

Plage de transmission (A2DP)
20 Hz - 20 000 Hz (Fréquence d'échantillonnage 44.1 kHz)

* La portée réelle varie en fonction de facteurs tels que les obstacles entre les appareils, les champs magnétiques autour d'un four à micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de réception, les performances de l'antenne, le système d'exploitation, l'application logicielle, etc.

Généralités

Alimentation électrique
CA 120 V, 60 Hz (Amérique du Nord et Taïwan)
CA 220 - 240 V, 50/60 Hz (Autres)

Consommation électrique
6,3 A (Amérique du Nord et Taïwan)
630 W (Autres)
0,1 W (Veille, Amérique du Nord et Taïwan)
0,2 W (Veille, Autres)
80 W (Sans son)

Dimensions (L × H × P)
435 mm × 173,5 mm × 329 mm
17-1/8" × 6-13/16" × 12-15/16"

Poids
10,0 kg (22.0 lbs.) (Amérique du Nord et Taïwan)
10,5 kg (23.1 lbs.) (Autres)

HDMI
Entrée
IN1 (BD/DVD, 4K), IN2 (CBL/SAT, 4K), IN3 (STB/DVR, 4K, HDCP2.2), IN4 (JEU, 4K), IN5 (PC), IN6, ENTREE AUX (HDMI/MHL) (avant)
Sortie
OUT MAIN (ARC, HDCP2.2), OUT SUB
Résolution vidéo
Pass-through : 4K 60 Hz (YCbCr 4:2:0)
Upscaling : 4K 30 Hz
Format audio
DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, DSD, Multichannel PCM
Pris en charge
3D, Audio Return Channel, DeepColor, x.v. Color, LipSync, CEC (RIHD), 4K (Upscaling et Pass-through)
Entrées vidéo
Composante
IN (CBL/SAT)
Composite
IN1 (CBL/SAT), IN2 (STB/DVR), IN3 (JEU)
Sorties vidéo
Composante
OUT
Composite
SORTIE MONITEUR
Entrées audio
Numériques
OPTIQUE (TV/CD)
COAXIAL 1 (BD/DVD), 2 (CBL/SAT)
Analogiques
BD/DVD, CBL/SAT, STB/DVR, JEU, PC, TV/CD, PHONO
Sorties audio
Analogiques
SORTIE LIGNE ZONE2
2 SORTIES PRE-AMPLIFIÉES POUR CAISSON DE BASSES
Sorties haut-parleurs
AVANT G/D, CENTRE, SURROUND G/D, ARRIÈRE ou HAUTEUR G/D, ZONE2 G/D
Casque
CASQUE (Avant, ø 6.3)
Autres
Micro de configuration 1 (Avant)
RI 1
USB 1 (Avant)
Ethernet 1

Les spécifications et caractéristiques peuvent être modifiées sans préavis.

Prise en charge de Spotify Connect

Spotify Connect peut être pris en charge en mettant à jour le firmware de l'appareil. Il suffit de cliquer sur l'icône Connect (Connecter) et de sélectionner l'appareil sur l'écran de lecture de l'application Spotify pour profiter d'un streaming musical de haute qualité. Pour activer Spotify Connect, installez d'abord l'application Spotify sur votre smartphone ou tablette. Ensuite, créez un compte Spotify Premium.

* Le logiciel Spotify est soumis aux licences tierces disponibles ici : www.spotify.com/connect/third-party-licenses

Remarques concernant l'utilisation de la fonction multi-zone

Pour écouter de la musique Spotify dans une pièce séparée, sélectionnez "NET" comme entrée de la pièce séparée.
Le réglage du volume avec l'application Spotify n'est possible que pour l'équipement connecté aux bornes d'enceintes ZONE2/3 (modèle compatible uniquement). Si une autre borne est utilisée pour la connexion, réglez le volume sur l'équipement audio placé dans une pièce séparée.
Pour profiter de la musique Spotify dans la pièce principale après avoir écouté Spotify dans une pièce séparée, sélectionnez "NET" comme entrée de la pièce principale.

Mise sous tension automatique

L'activation de la veille réseau vous permet d'utiliser la fonction de mise sous tension automatique lors de l'utilisation de l'application Spotify.

Autres

Informations sur les licences et les marques commerciales

Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Atmos, Dolby Surround, Surround EX et le symbole double-D sont des marques commerciales de Dolby Laboratories.

Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, DTS-HD, the Symbol, & DTS et the Symbol ensemble sont des marques déposées, et DTS-HD Master Audio est une marque commerciale de DTS, Inc. © DTS, Inc. Tous droits réservés.

Qdeo et QuietVideo sont des marques commerciales de Marvell ou de ses filiales.

"CINEMA FILTER" (CINEMA FILTER) et "CINEMA FILTER (logo)" (CINEMA FILTER (logo)) sont des marques commerciales de Onkyo Corporation. AccuEQ, Music Optimizer, RIHD et WRAT sont des marques commerciales de Onkyo Corporation. "RIHD" (RIHD) et "RIHD (logo)" (RIHD (logo)) sont des marques commerciales de Onkyo Corporation.

Les termes HDMI et HDMI High-Definition Multimedia Interface, et le Logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

Le logo Wi-Fi CERTIFIED^® est une marque de certification de la Wi-Fi Alliance. Le logo Wi-Fi certified^® désigne une association internationale certifiant l'interopérabilité. "Wi-Fi alliance" (Wi-Fi alliance) garantit que le produit a réussi le test de compatibilité avec d'autres équipements certifiés Wi-Fi.

La marque verbale et les logos Bluetooth^® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Onkyo est sous licence. Les autres marques commerciales et noms commerciaux appartiennent à leurs propriétaires respectifs. Onkyo ne garantit pas la compatibilité Bluetooth entre l'ampli-tuner AV et tous les appareils compatibles Bluetooth. Pour la compatibilité entre l'ampli-tuner AV et un autre appareil doté de la technologie Bluetooth, consultez la documentation et le revendeur de l'appareil. Dans certains pays, il peut y avoir des restrictions sur l'utilisation des appareils Bluetooth. Vérifiez auprès de vos autorités locales.

"MHL, the MHL Logo, and Mobile High-Definition Link are trademarks or registered trademarks of MHL LLC in the United States and other counties." (MHL, le logo MHL et Mobile High-Definition Link sont des marques commerciales ou des marques déposées de MHL LLC aux États-Unis et dans d'autres pays.) InstaPrevue et le logo InstaPrevue sont des marques commerciales ou des marques déposées de Silicon Image, Inc. aux États-Unis et dans d'autres pays. Apple, iPod et iPhone sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. Apple TV est une marque commerciale d'Apple Inc., déposée aux États-Unis et dans d'autres pays.

SIRIUS, XM et toutes les marques et logos associés sont des marques commerciales de Sirius XM Radio Inc. et de ses filiales. Tous droits réservés. DLNA^®, le logo DLNA et DLNA CERTIFIED^® sont des marques commerciales, des marques de service ou des marques de certification de la Digital Living Network Alliance. Ce produit est protégé par certains droits de propriété intellectuelle de Microsoft. L'utilisation ou la distribution d'une telle technologie en dehors de ce produit est interdite sans licence de Microsoft. Windows et le logo Windows sont des marques commerciales du groupe de sociétés Microsoft. QR Code est une marque déposée de DENSO WAVE INCORPORATED. Safari est une marque commerciale ou une marque déposée d'Apple Computer, Inc. aux États-Unis et dans d'autres pays. "x.v. Color" (x.v. Color) est une marque commerciale de Sony Corporation. Technologie de codage audio MPEG Layer-3 sous licence de Fraunhofer IIS et Thomson. "All other trademarks are the property of their respective owners." (Toutes les autres marques commerciales sont la propriété de leurs propriétaires respectifs.)

EXCLUSION DE RESPONSABILITÉ

Grâce à cet appareil, vous pouvez vous connecter à d'autres services ou sites web qui ne sont pas sous le contrôle d'une société ayant conçu, fabriqué ou distribué/ayant distribué cet appareil, et de ses filiales (collectivement, la "Société"). Nous n'avons aucun contrôle sur la nature, le contenu et la disponibilité de ces services. L'inclusion de liens n'implique pas nécessairement une recommandation ou une approbation des opinions exprimées dans ceux-ci. Toutes les informations, contenus et services disponibles via cet appareil appartiennent à des tiers et sont protégés par le droit d'auteur, les brevets, les marques commerciales et/ou d'autres lois sur la propriété intellectuelle des pays applicables. Les informations, contenus et services fournis via cet appareil sont destinés à votre usage personnel et non commercial uniquement. Toute information, tout contenu ou tout service ne peut être utilisé d'aucune manière autre que celle préalablement approuvée par le propriétaire du contenu ou le fournisseur de services approprié. Vous ne pouvez pas modifier, copier, republier, traduire, exploiter, créer des œuvres dérivées, télécharger, publier, transmettre, vendre ou distribuer de quelque manière que ce soit des informations, contenus ou services disponibles via cet appareil, sauf autorisation expresse du propriétaire des droits d'auteur, des brevets, des marques commerciales et/ou d'autres droits de propriété intellectuelle approprié, y compris, sans limitation, le propriétaire du contenu ou le fournisseur de services. LES CONTENUS ET SERVICES DISPONIBLES VIA CET APPAREIL SONT FOURNIS "AS IS" (TELS QUELS). LA SOCIÉTÉ NE GARANTIT PAS LES INFORMATIONS, CONTENUS OU SERVICES AINSI FOURNIS, NI EXPLICITEMENT NI IMPLICITEMENT, À QUELQUE FIN QUE CE SOIT. LA SOCIÉTÉ DÉCLINE EXPRESSÉMENT TOUTE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES DE PROPRIÉTÉ, DE NON-CONTREFAÇON, DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER. La Société ne fait aucune déclaration ni ne donne aucune garantie, expresse ou implicite, concernant l'exhaustivité, l'exactitude, la validité, la légalité, la fiabilité, la pertinence ou la disponibilité des informations, contenus ou services disponibles via cet appareil. La Société ne sera pas responsable, que ce soit contractuellement ou en matière délictuelle, y compris en cas de négligence et de responsabilité stricte, de tout dommage direct, indirect, spécial, accessoire ou consécutif ou de tout autre dommage résultant de, ou lié à, toute information contenue dans, ou résultant de l'utilisation de tout contenu ou service par vous ou tout tiers, même si la Société a été informée de la possibilité de tels dommages, et la Société ne sera pas non plus responsable des réclamations de tiers contre les utilisateurs de cet appareil ou tout tiers. En aucun cas, la Société ne sera tenue responsable de, sans limiter la généralité de ce qui précède, toute interruption ou suspension de toute information, contenu ou service disponible via cet appareil. La Société n'est ni responsable ni redevable du service client lié aux informations, contenus et services disponibles via cet appareil. Toute question ou demande de service relative aux informations, contenus ou services doit être adressée directement aux propriétaires de contenu et fournisseurs de services appropriés.

Précautions

Pour les modèles européens

Déclaration de conformité
Nous déclarons, sous notre seule responsabilité, que ce produit est conforme aux normes :

Sécurité
Limites et méthodes de mesure des caractéristiques de perturbation radioélectrique
Limites pour les émissions de courant harmonique
Limitation des changements de tension, des fluctuations de tension et du scintillement
Directive RoHS, 2011/65/EU
Par la présente, Onkyo Corporation, déclare que ce TX-NR636 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 1999/5/CE.

Onkyo Corporation
Kitahama Chuo Bldg, 2-2-22 Kitahama, Chuo-ku,
OSAKA 541-0041, JAPAN
http://www.onkyo.com/

Les Amériques
Onkyo U.S.A. Corporation
18 Park Way, Upper Saddle River, N.J. 07458, U.S.A.
Pour les demandes des revendeurs, de service, de commande et toutes autres demandes commerciales :
Tel: 201-785-2600
Fax: 201-785-2650
http://www.us.onkyo.com/

Pour l'équipe de support produit uniquement :
1-800-229-1687

Europe
Onkyo Europe Electronics GmbH
Liegnitzerstrasse 6, 82194 Groebenzell, GERMANY
Tel: +49-8142-4401-0
Fax: +49-8142-4208-213
http://www.eu.onkyo.com/

Onkyo Europe Electronics GmbH (succursale britannique)
Meridien House, Ground floor, 69 - 71 Clarendon Road,
Watford, Hertfordshire, WD17 1DS, United Kingdom
Tel: +44 (0)8712-00-19-96
Fax: +44 (0)8712-00-19-95

Chine
Onkyo China Limited (Hong Kong)
Unit 1033, 10/F, Star House, No 3, Salisbury Road,
Tsim Sha Tsui Kowloon, Hong Kong.
Tel: 852-2429-3118
Fax: 852-2428-9039
http://www.hk.onkyo.com/

Onkyo China RPC (Continent)
1301, 555 Tower, No.555 West NanJing Road, Jing'an District,
Shanghai, China 200041,
Tel: 86-21-52131366
Fax: 86-21-52130396
http://www.cn.onkyo.com/

Asie, Océanie, Moyen-Orient, Afrique
Veuillez contacter un distributeur Onkyo en vous référant au site SUPPORT Onkyo.
http://www.intl.onkyo.com/support/

Les informations susmentionnées sont sujettes à modification sans préavis. Visitez le site web d'Onkyo pour la dernière mise à jour.

Marque

Références

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel Onkyo TX-NR636
