Technics EPC-U1200 - Manuel de la Cellule Stéréo

Caractéristiques

Conçue pour le scratch.

• Type à aimant mobile (MM) pour un niveau de sortie élevé et un son de haute qualité.
• Facilement fixée aux porte-cellules Technics.

Manipulez le stylet avec soin.

Le stylet est un instrument délicat servant à capter les sons des sillons des disques. La seule surface qu'il doit toucher est un disque.

• Ne déplacez pas la pointe du stylet.
• Ne le laissez pas s'accrocher à quoi que ce soit.
• Ne laissez pas le stylet toucher des surfaces dures.
• Fixez le capuchon de protection du stylet lorsque vous avez terminé de jouer.

Dépoussiérez régulièrement le disque et le stylet.

Retirez le porte-cellule du bras de lecture et, à l'aide d'une brosse à poils doux, enlevez délicatement la poussière par un mouvement de brossage vers la pointe du stylet.

Nettoyez occasionnellement le terminal du porte-cellule.

La poussière ou les peluches sur le terminal peuvent entraîner une connexion incomplète. Essuyez-le avec un chiffon doux et replacez le porte-cellule sur le bras de lecture.

Les disques SP (78 tr/min) ne peuvent pas être lus.

Utilisez une cellule conçue pour les disques SP.

Service après-vente (Uniquement pour les États-Unis)

1. Dommages nécessitant une réparation—L'appareil doit être réparé par un personnel de service qualifié si :
   1. Le cordon d'alimentation CA ou la fiche a été endommagé ; ou
   2. Des objets ou des liquides se sont introduits dans l'appareil ; ou
   3. L'appareil a été exposé à la pluie ; ou
   4. L'appareil ne fonctionne pas normalement ou présente un changement notable de performance ; ou
   5. L'appareil est tombé ou le boîtier a été endommagé.
2. Entretien—N'essayez pas d'entretenir l'appareil au-delà de ce qui est décrit dans ces instructions d'utilisation. Confiez tout autre entretien à un personnel de service autorisé.
3. Pièces de rechange—Lorsque des pièces doivent être remplacées, assurez-vous que le réparateur utilise des pièces spécifiées par le fabricant ou des pièces ayant les mêmes caractéristiques que les pièces d'origine. Des substituts non autorisés peuvent entraîner un incendie, un choc électrique ou d'autres dangers.
4. Vérification de sécurité—Après les réparations ou l'entretien, demandez au réparateur d'effectuer des vérifications de sécurité pour confirmer que l'appareil est en parfait état de fonctionnement.

Informations sur le produit

Pour toute information sur le produit ou assistance concernant son fonctionnement :
Aux États-Unis, contactez le 1-800-211-7262, ou le site web (http://www.panasonic.com/consumersupport).

Spécifications

Remarque
Les spécifications sont sujettes à modification sans préavis. La masse et les dimensions sont approximatives.

Fixation de la cellule

( ex. lors de l'utilisation avec les platines de la série SL-1200 )

1. Utilisez les vis pour fixer le contrepoids de porte-cellule et la cellule inclus à votre porte-cellule.


   (Fil)	(Borne)
   Rouge	R+(Red)
   Vert	R–(Green)
   Blanc	L+(White)
   Bleu	L–(Blue)

   • Retirez le stylet (avec le capuchon de protection du stylet fixé) de la cellule pour protéger la pointe du stylet.
   • Connectez les fils du porte-cellule aux bornes de la cellule, en suivant le codage des couleurs ou des symboles.
   • Réinsérez le stylet (avec le capuchon de protection du stylet fixé) après avoir fixé la cellule.
     Assurez-vous que le stylet est bien en place.
2. Réglez l'orientation et le porte-à-faux.

   • Modifiez l'orientation de la cellule de manière à ce qu'elle soit droite sur le porte-cellule.
   • Réglez le porte-à-faux de manière à ce que la pointe du stylet soit à 52 mm de la fiche.
     Utilisez la jauge de porte-à-faux incluse avec les platines de la série SL-1200 pour régler le porte-à-faux correct de 15 mm pour cette série.
   • Si la cellule est installée sur un autre type de bras de lecture ou de platine, consultez le manuel approprié pour les instructions de réglage.
3. Serrez fermement les vis.

Méthode d'utilisation

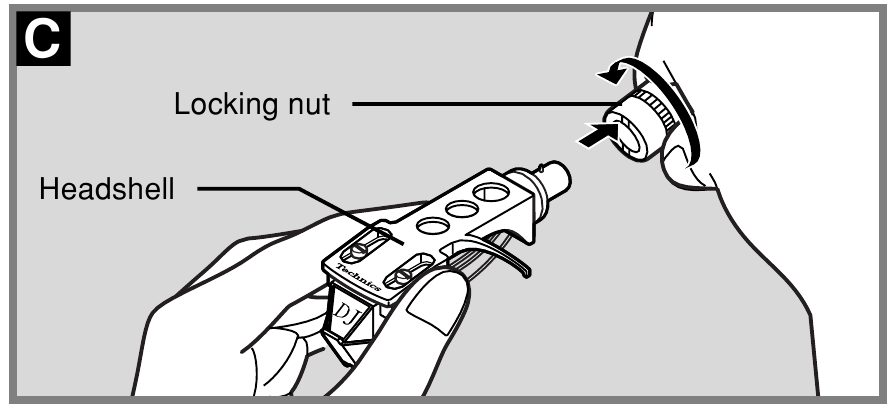

1. Insérez le porte-cellule à l'extrémité du bras de lecture et serrez l'écrou de verrouillage.

2. Réglez la pression d'appui du stylet.

La pression d'appui optimale pour ce stylet est de 2 grammes. Réglez l'équilibre horizontal du bras de lecture à zéro (0), puis réglez la pression d'appui du stylet à la valeur correcte.

• Le son est déformé ou le stylet saute si le niveau d'enregistrement sur le disque est élevé ou si la platine est utilisée dans une pièce froide. Augmentez la pression d'appui du stylet si cela se produit.
• Augmentez la pression d'appui du stylet pour le scratch si le stylet saute.
• Une augmentation excessive de la pression d'appui du stylet peut entraîner le contact du corps de la cellule avec le disque. Réduisez la pression d'appui du stylet si cela se produit.

Remplacement du stylet

Remplacez le stylet par la pièce n° EPS-1200CS si nécessaire.

• Remplacez le stylet après environ 500 heures d'utilisation.

1. Retirez le stylet de la cellule.
2. Insérez le nouveau stylet (avec le capuchon de protection du stylet fixé) dans la cellule.

Assurez-vous que le stylet est bien en place.

Dimensions de la cellule

(millimètres)
