4. Collegamenti
Versione normale (senza WP)

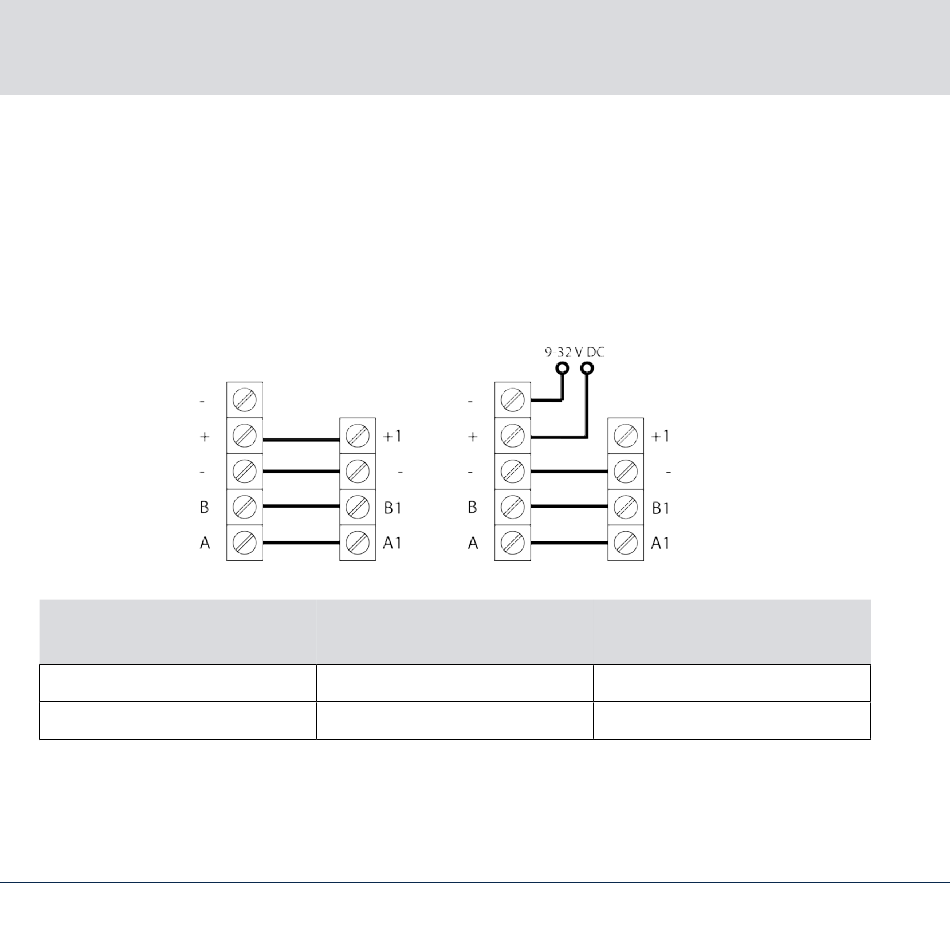

Il lettore x (x=1...3) va collegato al controller
SREL3 tramite un cavo a quattro conduttori. In alternativa, il lettore può
essere collegato direttamente tramite un'alimentazione di tensione. In
questo caso è necessario solo un cavo a tre conduttori (A, B, -)
collegato al controller.
Collegamento lettore
A
B
84 / 132
Lettore
Controller
Collegamento controller
SREL3
A1/A2/A3
B1/B2/B3
SmartRelay 3 reader
Lettore
Controller
Cablaggio alternativo
Segnale
RS-485: Cavo dati A
RS-485: Cavo dati B
