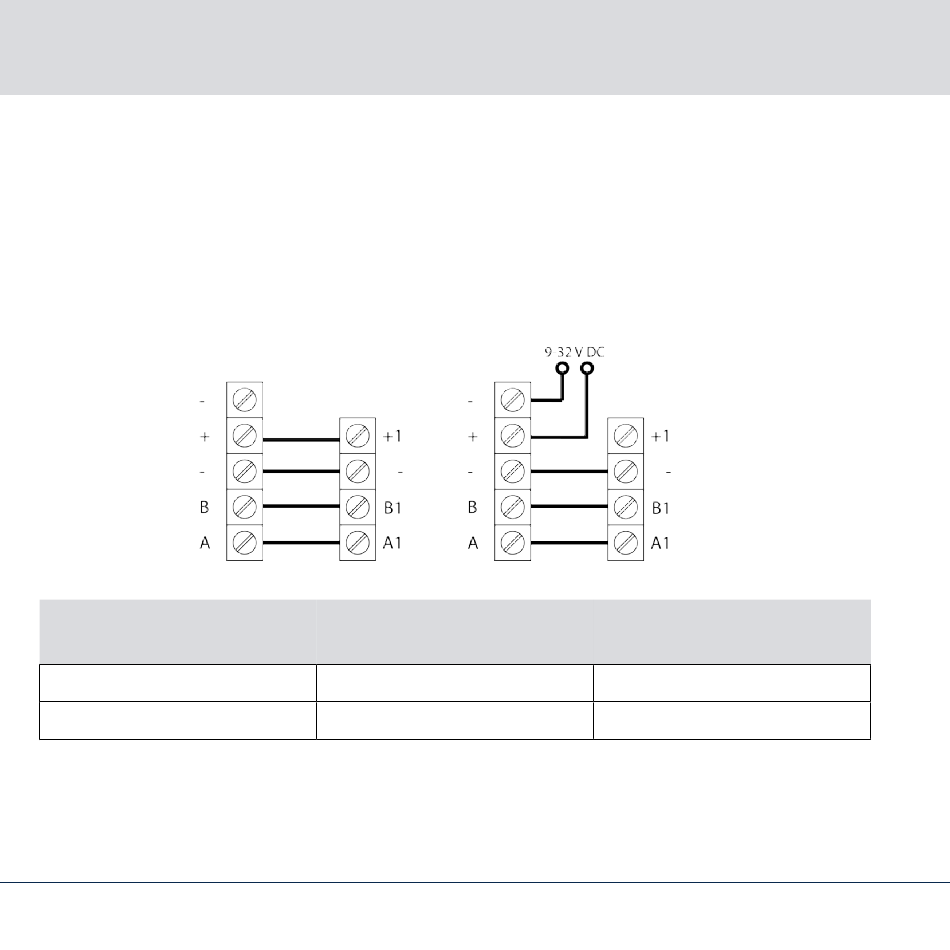

4. Aansluitingen
Normale uitvoering ( zonder WP)
De lezer x (x=1...3) moet via een kabel met vier aders worden
aangesloten op de
SREL3 Controller De lezer kan ook rechtstreeks worden aangesloten via
een netspanning. In dit geval is er alleen een driepolige kabel (A, B, -)
naar de controller nodig.
Lezeraansluiting
A
B
66 / 132
Lezer
Controller
SREL3 Controlleraanslui-
ting
A1/A2/A3
B1/B2/B3
SmartRelay 3 reader
Lezer
Controller
Alternatieve schakeling
Signaal
RS-485: Dataleiding A
RS-485: Dataleiding B
NL
