4. Anslutningar
Normalt utförande (utan WP)
Läsaren x (x = 1 ... 3) måste anslutas till
SREL3-styrenheten via en fyrledarkabel. Alternativt kan läsaren
anslutas direkt via en matningsspänning. I detta fall behövs endast en
treledarkabel (A, B, -) till styrenheten.

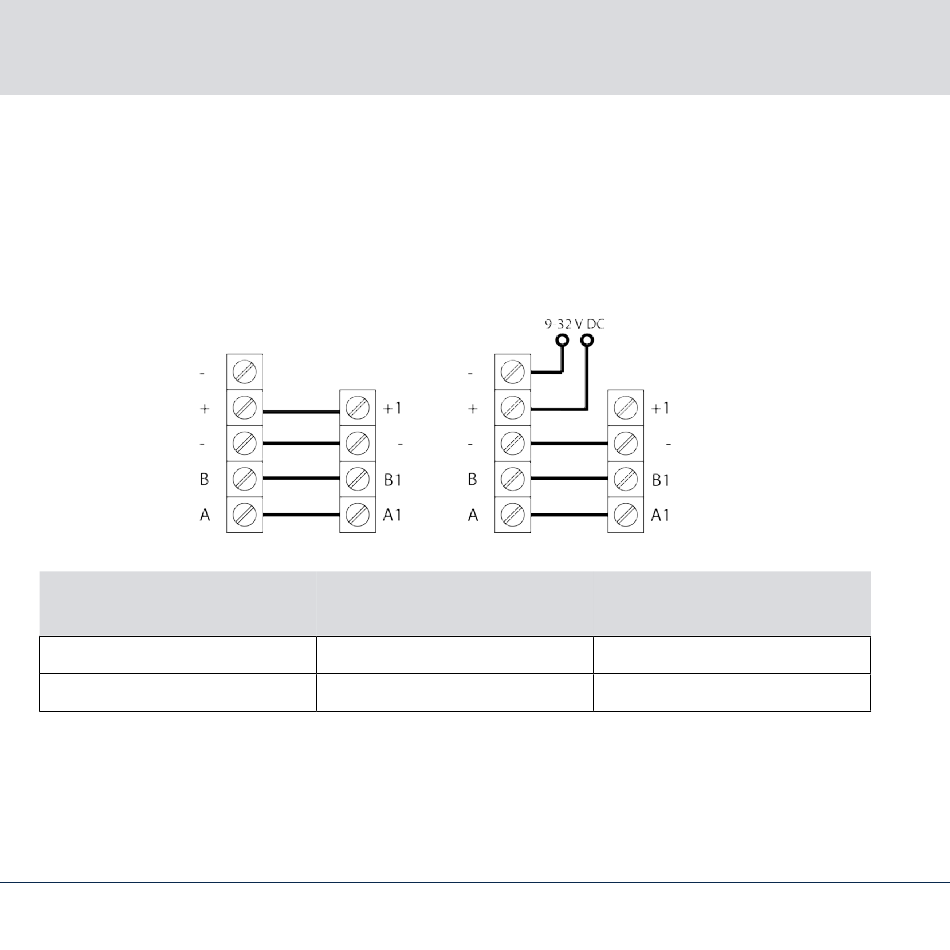

Läsaranslutning
A
B
120 / 132
Läsare Styrenhet
SREL3-styrenhetsanslut-
ning
A1/A2/A3
B1/B2/B3
SmartRelay 3 reader
Läsare Styrenhet
Alternativ koppling
Signal
RS-485: Dataledning A
RS-485: Dataledning
SV
