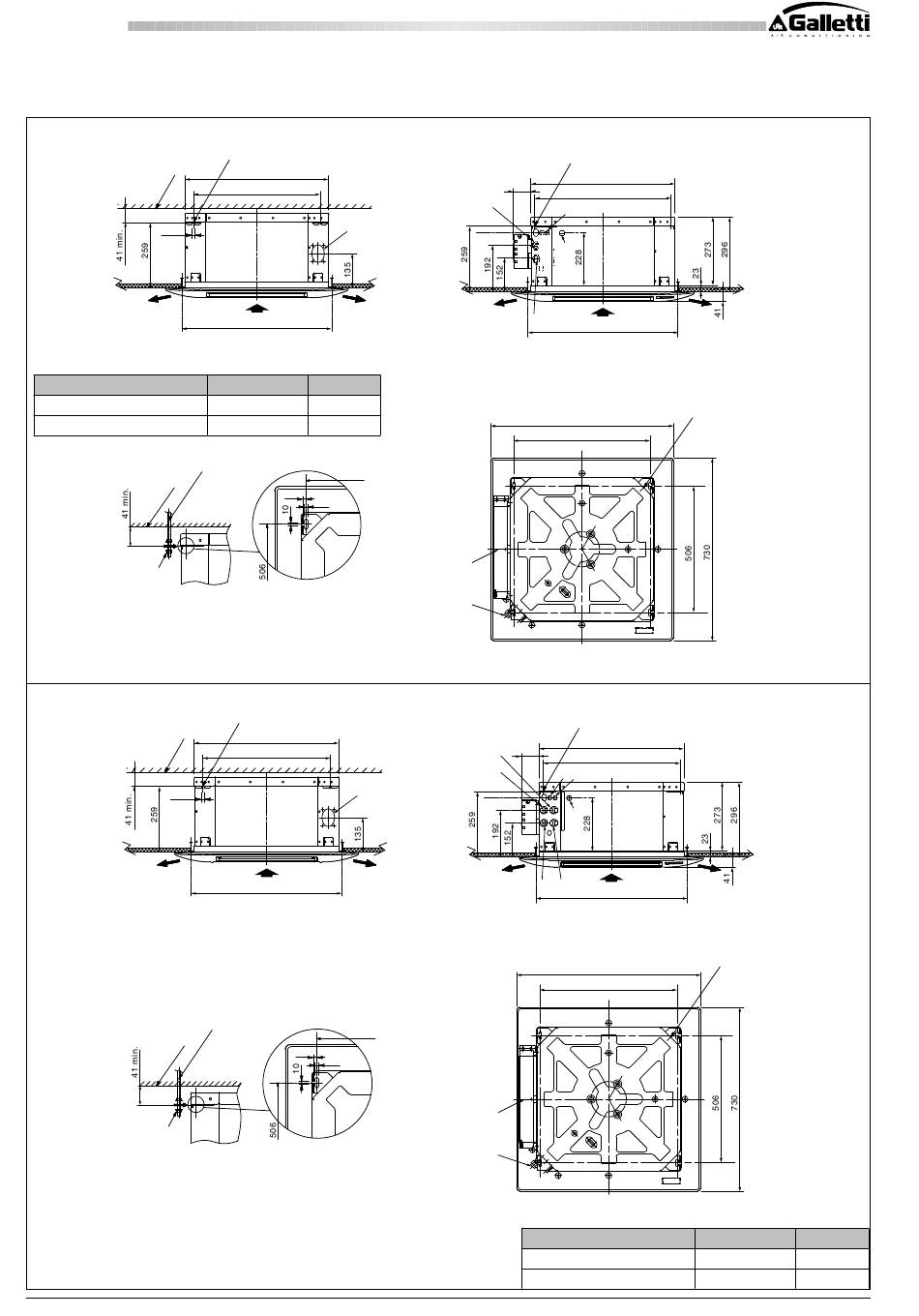

DIMENSIONS HORS-TOUT
Plafond
10
Étriers de suspension
Poids net
Modèle
Unité
Ensemble panneau / grille
Tirant de suspension
Plafond
Écrous et rondelles
A
Foro condensa: Ø esterno mm 18
B
Entrata d'acqua : 1/2" gas femmina
C
Uscita d'acqua : 1/2" gas femmina
D
Spurgo aria batteria
E
Presa d'aria di rinnovo: Ø 70 mm
Plafond
10
Plafond
Écrous et rondelles
A
Trou condensats: Ø 18 mm extérieur
B
Entrée d'eau batterie principale: ½" gaz femelle
C
Sortie d'eau batterie principale: ½" gaz femelle
D
Entrée d'eau batterie additionnelle: ½" gaz femelle
E
Sortie d'eau batterie additionnelle: ½" gaz femelle
F
Purge d'air batterie principale
G
Purge d'air batterie additionnelle
H
Prise d'air extérieur: Ø 70 mm
8
IWC 03-04-05, 2 TUBES
Étriers de suspension
575
506
E
600
IWC 3
IWC 4-5
18 kg
20 kg
2,5 kg
2,5 kg
544
10
10
Tableau électrique
Côté raccords hydrauliques
IWC 03-04, 4 TUBES
Étriers de suspension
575
506
H
600
Étriers de suspension
Tirant de suspension
544
10
10
Côté raccords hydrauliques
La reproduction même partielle de ce manuel est interdite
70
C
D
A
B
70
E
C
F
B D
Tableau électrique
Poids net
Modèle
Unité
Ensemble panneau / grille
Étriers de suspension
575
544
600
Côté prise d'air frais
730
544
Étriers de suspension
575
544
G
A
600
Côté prise d'air frais
730
544
IWC 3
18 kg
2,5 kg
IWC 4-5
20 kg
2,5 kg
