IWC
9
BRANCHEMENTS ÉLECTRIQUES
GÉNÉRALITÉS
• Appareil en classe 1.
• L'installation électrique doit être réalisée dans le respect des normes et des règlements en vigueur (veiller en particulier au respect des normes NF C
15-100
CEI 364).
DÉTAILS DU BRANCHEMENT
• Certains serre-câbles sont prévus pour maintenir les câbles sur leur point d'entrée dans le tableau.
• Brancher les câbles aux borniers prévus.
• S'assurer que les fils sont correctement branchés aux bornes. Le mauvais branchement des fils peut provoquer des problèmes de fonctionnement et
de surchauffe et expose à des risques d'incendie.
• En remettant en place le couvercle du tableau, veiller à ne pas endommager les câbles.

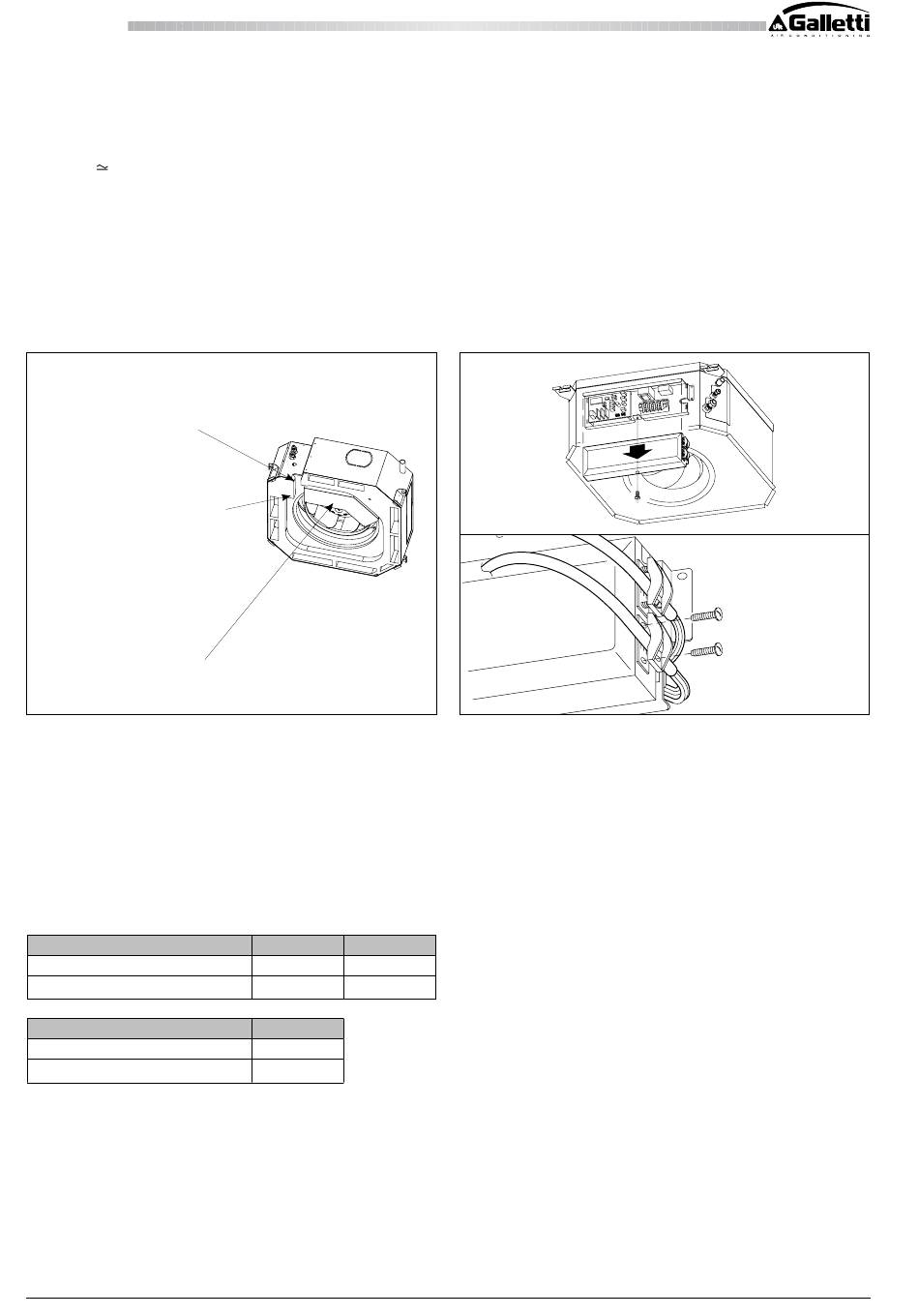

IWC 6-8
Passage des câbles électriques
Entrée des câbles dans le tableau
Couvercle du tableau électrique
ALIMENTATION
• Alimentation 230V / 1 + Terre / 50Hz avec dispositif de protection et de sectionnement (non fourni), en conformité aux normes et règlements en
vigueur. La protection doit être garantie par un interrupteur bipolaire (non fourni).
Note: l'unité est prévue pour un branchement sur une alimentation générale avec régime neutre TT (neutre à la terre) ou TN.S (mise en neutre) selon NF
C 15-100. Pour un régime neutre IT (neutre isolé), prévoir une protection différentielle.
• Durant le fonctionnement une variation de tension de ± 10 % est admise.
• Les sections sont fournies à titre indicatif. Ces dernières doivent être contrôlées et, si nécessaire, adaptées aux conditions d'installation et en fonction
des normes en vigueur.
Modèle
Courant absorbé maximum (A)
Section (mm
)
2
Modèle
Courant absorbé maximum (A)
Section (mm
)
2
10
IWC 3
IWC 4-5
0,25
0,40
1,5
1,5
IWC 6-8
0,65
1,5
La reproduction même partielle de ce manuel est interdite
IWC 3-4-5
WC66000114 - Rev 04
