IWC
9
BRANCHEMENTS ÉLECTRIQUES
MODÈLES AVEC COMMANDE À FIL

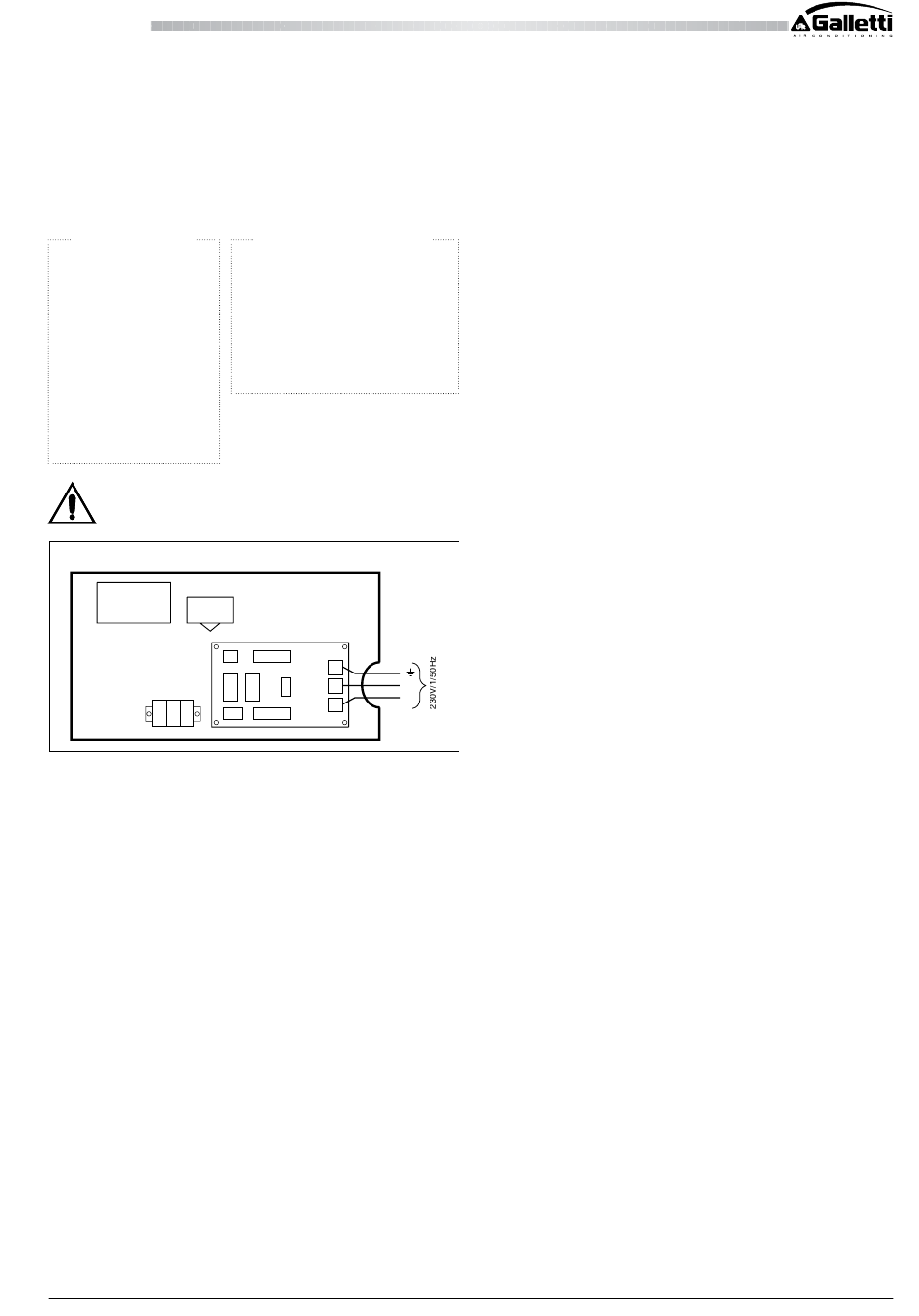

Le branchement de l'alimentation est réalisé sur la borne X1 (bornes U, N et PE) de la carte du circuit imprimé présente dans le tableau électrique (voir
dessin ci-contre).
SCHÉMAS ÉLECTRIQUES
MODÈLES AVEC TÉLÉCOMMANDE
Couleurs des fils
WHT
Blanc
BLK
Noir
GRY
Gris
RED
Rouge
YEL
Jaune
BRN
Marron
VLT
Violet
ORG
Orange
PNK
Rose
BLU
Bleu
GRN/YEL
Jaune/Vert
Pour chaque unité prévoir sur le réseau d'alimentation un interrupteur (IL) avec contacts d'ouverture à une distance d'au moins 3 mm
et un fusible (F) de protection adéquat.
TABLEAU ÉLECTRIQUE
Borne chauffage électrique
U
N
PE
WC66000114 - Rev 04
Symboles des composants
C1
Condenseur
DP
Pompe des condensats
FLP
Moteur déflecteur
FMI
Moteur interne ventilateur
PCB
Carte électronique
TH1,2
Thermistor
Carte de circuit imprimé
PE
N
N
F
U
La reproduction même partielle de ce manuel est interdite
11
