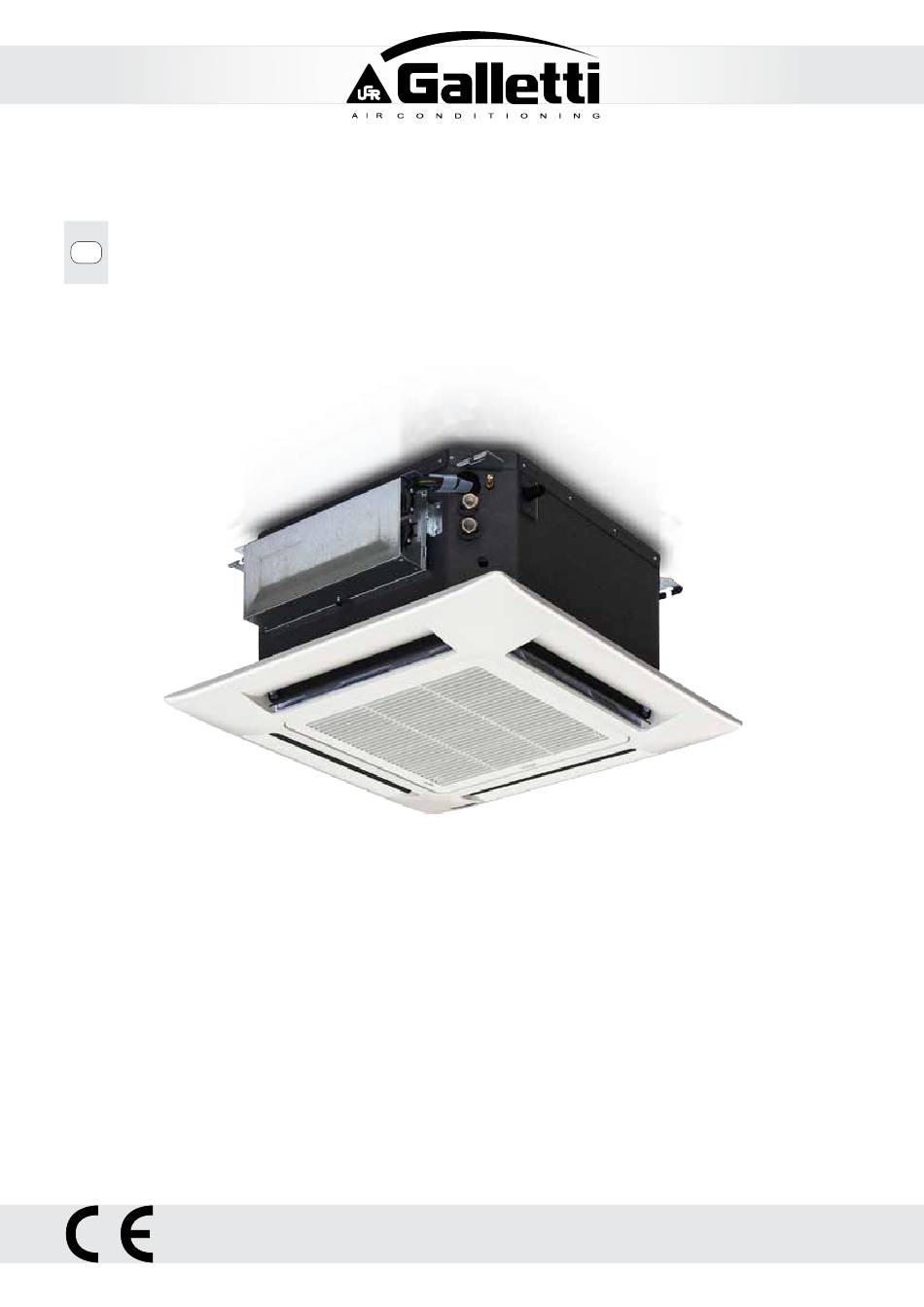

- Page 1 MANUEL TECHNIQUE VENTILO-CONVECTEURS À CASSETTE 2,6 kW - 9,1 kW...
- Page 2 TABLE DES MATIÈRES VERSIONS DISPONIBLES Caractéristiques de fabrication ..........2 • Ventilo-convecteurs à cassette (installation à 2 tubes), commande Versions disponibles ..............2 à fil, comme accessoire. • Ventilo-convecteurs à cassette (installation à 4 tubes), commande Projection d'air ..............3 à fil, comme accessoire. Caractéristiques techniques nominales........4 Performances ................6 Niveaux sonores ..............7...
- Page 3 PROJECTION D'AIR • Inclinaison ailettes 45° • Vitesse limite 0,2 m/s MODALITÉS • Chauffage en conditions nominales Modèle IWC32-34 IWC42-44 IWC52 IWC62 IWC82 Vitesses Projection d'air Hauteur Distance WC66000114 - Rev 04 La reproduction même partielle de ce manuel est interdite...
- Page 4 4= puissance acoustique conformément à ISO 3741 et ISO 3742 5 = Pression sonore calculée à une distance de 1 m, facteur de directivité 4 GALLETTI participe au programme de certification EUROVENT Les produits du programme figurent sur le site www.eurovent-certification.com La reproduction même partielle de ce manuel est interdite...
- Page 5 4= puissance acoustique conformément à ISO 3741 et ISO 3742 5 = Pression sonore calculée à une distance de 1 m, facteur de directivité 4 GALLETTI participe au programme de certification EUROVENT Les produits du programme figurent sur le site www.eurovent-certification.com WC66000114 - Rev 04 La reproduction même partielle de ce manuel est interdite...
- Page 6 PERFORMANCES Pour la détermination des performances des IWC dans des conditions autres que les conditions nominales, Galletti SpA met à votre disposition un logiciel de calcul pour le choix des unités. La saisie de quelques données permet de connaître le comportement des IWC faisant référence exactement aux conditions d'exercice souhaitées.
- Page 7 NIVEAUX SONORES Vitesses de ventilation: smin Niveau de puissance acoustique par bande d'octave, non pondéré. Niveau de puissance acoustique par bande d'octave, non pondéré. Niveau global de pression acoustique, pondéré A, mesuré à une distance de 1m avec facteur de directivité égal à 4. 125 Hz 250 Hz 500 Hz...
- Page 8 DIMENSIONS HORS-TOUT IWC 03-04-05, 2 TUBES Étriers de suspension Étriers de suspension Plafond Étriers de suspension Poids net Modèle IWC 3 IWC 4-5 Unité 18 kg 20 kg Côté prise d'air frais Ensemble panneau / grille 2,5 kg 2,5 kg Tirant de suspension Plafond Tableau électrique...
- Page 9 DIMENSIONS HORS-TOUT IWC 06-08-10, 2 TUBES Poids net Modèle IWC 6 IWC 8 Unité 23 kg 29 kg Ensemble panneau / grille 5 kg 7 kg Trou condensats: Ø extérieur 32 mm Entrata d’acqua: ¾” gas femmina Modèle Sortie d'eau: ¾” gaz femelle Purge d'air batterie IWC 6 Passage des câbles électriques...
- Page 10 BRANCHEMENTS ÉLECTRIQUES GÉNÉRALITÉS • Appareil en classe 1. • L’installation électrique doit être réalisée dans le respect des normes et des règlements en vigueur (veiller en particulier au respect des normes NF C 15-100 CEI 364). DÉTAILS DU BRANCHEMENT • Certains serre-câbles sont prévus pour maintenir les câbles sur leur point d’entrée dans le tableau. •...
- Page 11 BRANCHEMENTS ÉLECTRIQUES MODÈLES AVEC COMMANDE À FIL Le branchement de l’alimentation est réalisé sur la borne X1 (bornes U, N et PE) de la carte du circuit imprimé présente dans le tableau électrique (voir dessin ci-contre). SCHÉMAS ÉLECTRIQUES MODÈLES AVEC TÉLÉCOMMANDE Symboles des composants Couleurs des fils Blanc...
- Page 12 BRANCHEMENTS ÉLECTRIQUES IWC 3-4 IWC 5 La reproduction même partielle de ce manuel est interdite WC66000114 - Rev 04...
- Page 13 BRANCHEMENTS ÉLECTRIQUES IWC 6-8 WC66000114 - Rev 04 La reproduction même partielle de ce manuel est interdite...
- Page 14 BRANCHEMENTS ÉLECTRIQUES 1 - Sélection SHUNTS C = Fermé O = Ouvert 2 - Fonctions: A = Disponible E = Non disponible (Si sélectionné depuis la télécommande, tous les voyants clignotent) Nota: Les configurations autres que la configuration usine doivent être confiées à...
- Page 15 BRANCHEMENTS ÉLECTRIQUES IWC 3-4 AVEC COMMANDE À FIL IWC 3-4 AVEC COMMANDE À FIL (2 TUBES) WC66000114 - Rev 04 La reproduction même partielle de ce manuel est interdite...
- Page 16 BRANCHEMENTS ÉLECTRIQUES IWC 5 AVEC COMMANDE À FIL IWC 6-8 AVEC COMMANDE À FIL La reproduction même partielle de ce manuel est interdite WC66000114 - Rev 04...
- Page 17 BRANCHEMENTS ÉLECTRIQUES IWC + MYCOMFORT BASE + KP WC66000114 - Rev 04 La reproduction même partielle de ce manuel est interdite...
- Page 18 BRANCHEMENTS ÉLECTRIQUES IWC + MYCOMFORT MEDIUM + KP La reproduction même partielle de ce manuel est interdite WC66000114 - Rev 04...
- Page 19 BRANCHEMENTS ÉLECTRIQUES IWC + MYCOMFORT LARGE + KP WC66000114 - Rev 04 La reproduction même partielle de ce manuel est interdite...
- Page 20 BRANCHEMENTS ÉLECTRIQUES IWC + LED503 + KP La reproduction même partielle de ce manuel est interdite WC66000114 - Rev 04...
- Page 21 CONTRÔLEUR MYCOMFORT LARGE - Contrôleur à microprocesseur pour installation murale Le logiciel de réglage, développé au sein du Galletti Software Department, a les GALLETTI modèle MYCOMFORT LARGE caractérisé par les fonctions principales caractéristiques suivantes: suivantes: - sélection manuelle de la vitesse de ventilation;...
- Page 22 ACCESSOIRES KIT VANNE À 3 VOIES ET 4X2 MOTORISÉE Le kit comprend: Vanne à 3 voies / 4 raccords avec by-pass incorporé, en laiton, pression maximum d'exercice 16 bars. Contacteur électrothermique ayant les caractéristiques suivantes: alimentation 230 V action ON/OFF (ou modulant) temps d'ouverture totale 4 minutes Out eau Out eau...
- Page 23 IWC 03-04-05 VANNE 4X2 FONCTIONNEMENT HIVER VANNE CIRCUIT FROID A T T E N T I O N : VANNE CIRCUIT CHAUD Afin d’éviter p h é n o m è n e s d ’ e n t r a î n e m e n t SORTIE EAU des condensats, la différence de pression...
- Page 24 IWC 03-04 4 TUBES Vanne à 2 voies Sortie eau batterie additionnelle Sortie eau batterie principal Entrée eau batterie additionnelle Entrée eau batterie principal IWC 03-04-05 2 TUBES Vanne à 2 voies Sortie eau Entrée eau La reproduction même partielle de ce manuel est interdite WC66000114 - Rev 04...
- Page 25 IWC 06-08 2 TUBES Vanne à 2 voies Sortie eau Entrée eau WC66000114 - Rev 04 La reproduction même partielle de ce manuel est interdite...
- Page 26 Code Kit Unité Version Vanne Contacteur Raccords hydrauliques IWYVK2V04410 IWC03-04 4 tubes 2 voies 230 V - ON/OFF 1/2" Gaz-F IWYVK2V04420* IWC03-04 4 tubes 2 voies Modulant 0-10V 1/2" Gaz-F IWYVK2V04430 IWC03-04 4 tubes 2 voies 24V - ON/OFF 1/2" Gaz-F IWYVK2V05210 IWC03-04-05 2 tubes...
- Page 27 NOTES...
- Page 28 40010 Bentivoglio (BO) Via Romagnoli 12/a Tel. 051/8908111 - Fax. 051/8908122 Entreprise certifiée UNI EN ISO 9001 et OHSAS 18001...
