Mesures de sécurité
La machine est adaptable aux situations suivantes
1. Plage de température ambiante applicable:
Température
intérieure
Refroidis
sement
Température
extérieure
Température
intérieure
Chauffage
Température
extérieure
2. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son agent de servie ou une personne qualifiée de
manière similaire.
3. Si le fusible sur le tableau du PC intérieur est endommagé, veuillez le remplacer par un autre de type T 5.0A/250VAC.
4. La méthode de câblage devrait être cohérente avec les normes locales de câblage.
5. Le câble d'alimentation devrait être:
H05RN-F 3G 4,0mm
2
Le câble de connexion devrait être :
H05RN-F 3G 2,0 mm
2
Tous les câbles doivent posséder un certificat d'authentification européen. Au cours de l'installation, lorsque les câbles de raccord
lâchent, il doit y avoir une assurance que le câble de terre est le dernier à casser.
6. Le câble d'alimentation et le câble de connexion devrait être fournis par vous-même.
7. Le disjoncteur du climatiseur devrait être un commutateur omnipolaire, et la distance entre ses deux contacts ne devrait pas être
inférieure à 3 mm.
8. La hauteur d'installation de l'unité intérieure est au moins de 2,5 m.
9. Un disjoncteur de fuite doit être installé.
10.Nous pouvons obtenir 10 ESP différents en ajustant le contrôleur câblé YR-E17(A), veuillez vous référer aux points ci-dessous :
Niveau de
pression statique
Pression statique
25Pa
Méthode d'ajustement par commande à fil YR-E17(A) : Dans l'état ON et lorsque l'économiseur d'écran n'est pas
activé, appuyez sur la combinaison de clés Ventilateur+ pour entrer dans l'état d'ajustement du niveau de pression
statique, avec l'icône de pression statique clignotant et le niveau actuel de pression statique s'affichant. Appuyez sur
la touche ↑↓pour changer le niveau de pression statique, puis appuyez sur la touche Set pour confirmer.
Pour des détails, veuillez vous référer au manuel d'installation & de fonctionnement de la commande à fil.
Méthode d'ajustement par télécommande à infrarouges + récepteur à infrarouge RE-02 : Étape a : réglez la
télécommande à infrarouge à la condition : mode VENTILATEUR, ventilateur à haute vitesse Étape b : pointez la
télécommande sur le télérécepteur à infrarouge RE-02, appuyez sur le bouton HEALTH 4+N fois (N nombre entier
compris entre 1 et 10 inclus) dans un délai de 12 secondes, puis le récepteur émettra un bip N+1 fois, le niveau de
pression statique N a été paramétré avec succès.
Remarque : Pour la télécommande à infrarouge YR-HBS01, le bouton MARCHE/ARRÊT doit être appuyé pour que le
bouton soit d'abord sur le statut ARRÊT, puis ouvrez la couvercle du bouton et appuyez sur le bout FRESH pour
entrer dans l'interface du mode VENTILATEUR.

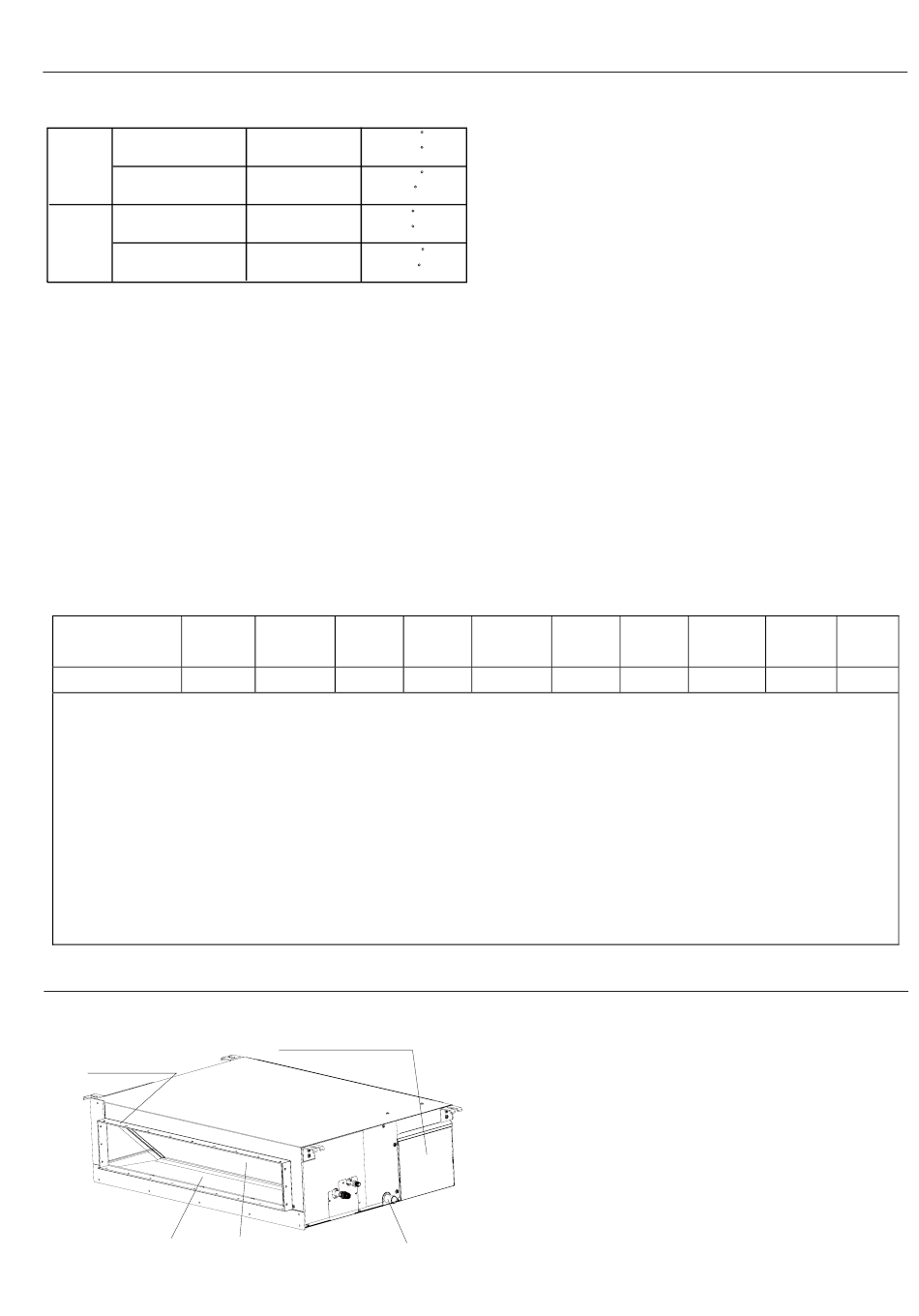

Pièces et fonctions
Armature de la sortie d'air
Bac de vidange
max. DB/WB
min. DB/WB
max. DB/WB
min. DB/WB
max. DB/WB
min. DB/WB
max. DB/WB
min. DB/WB
1
2
3
37Pa
50Pa
Cas des composants électriques
Évaporateur
Ouverture du drain
32/23 C
18/14 C
46/26 C
10/6 C
27 C
15 C
24/18 C
-15 C
5
4
70Pa
90Pa
100Pa
AD35S2SM3FA
AD50S2SM3FA
AD71S2SM3FA
AD35S2SM3FA-1
AD50S2SM3FA-1
AD71S2SM3FA-1
10
7
8
6
110Pa
120Pa
AD35S2SM4FA
AD50S2SM4FA
AD71S2SM4FA
AD35S2SM3FA(H)
AD50S2SM3FA(H)
AD71S2SM3FA(H)
9
10
130Pa
150Pa
