Procedura instalacji Okablowanie elektryczne
●
PRZED WYKONANIEM JAKICHKOLWIEK POŁĄCZEŃ ELEKTRYCZNYCH NALEŻY WYŁĄCZYĆ ZASILANIE
ELEKTRYCZNE PRZY WYŁĄCZNIKU LUB ŹRÓDLE ZASILANIA.
●
PRZED WYKONANIEM PODŁĄCZEŃ NAPIĘCIA SIECIOWEGO NALEŻY WYKONAĆ POŁĄCZENIA Z MASĄ.
Środki ostrożności dotyczące okablowania elektrycznego
● Prace związane z okablowaniem elektrycznym powinny być wykonywane wyłącznie przez upoważniony personel.
● Do listwy zaciskowej nie wolno podłączać więcej niż trzech przewodów. Zawsze zależy użyć okrągłych końcówek
zaciskanych z izolowanym uchwytem na końcach przewodów.
● Należy stosować wyłącznie przewody miedziane.

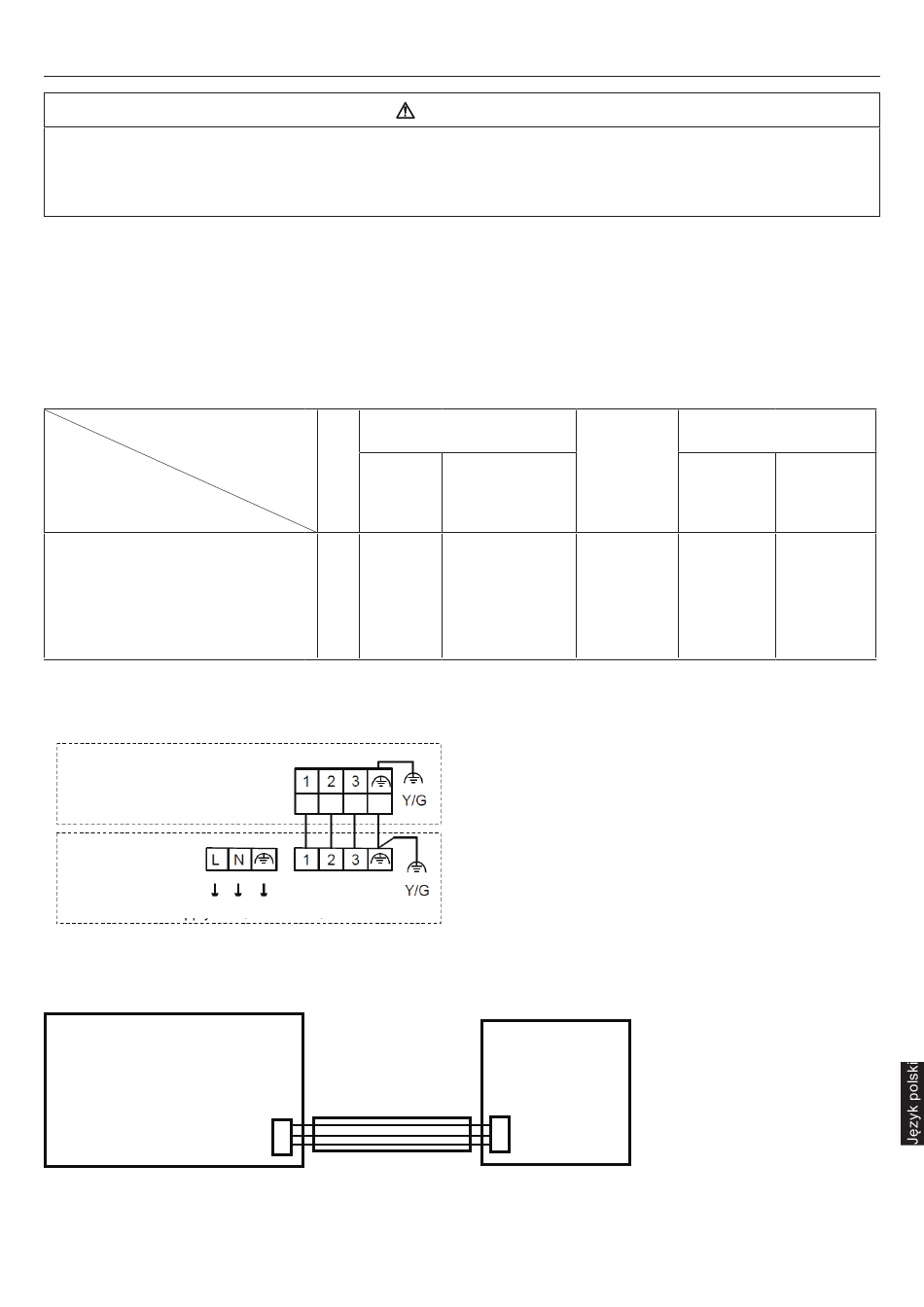

Wybieranie wielkości przewodów zasilacza i połączeniowych
Wybierz rozmiary przewodów i ochronę obwodową z tabeli poniżej. (Ta tabela pokazuje przewody o długości 20 m z
mniejszym niż 2% spadkiem napięcia.)
Model
AD35S2SM3FA
AD35S2SM4FA
AD50S2SM3FA
AD50S2SM4FA
AD71S2SM3FA
AD71S2SM4FA
AD35S2SM3FA-1 AD35S2SM3FA(H)
AD50S2SM3FA-1 AD50S2SM3FA(H)
AD71S2SM3FA-1 AD71S2SM3FA(H)
ZASILANIE I PODŁĄCZENIE MIĘDZY URZĄDZENIAMI WEWNĘTRZNYM A ZEWNĄTRZNYM:
Należy wykonać okablowanie w celu dostarczenia zasilania do urządzenia zewnętrznego, aby zasilanie urządzenia
wewnętrznego było dostarczane przez listwy zaciskowe urządzenia zewnętrznego.
Zespół zacisków
urządzenia
wewnętrznego
Zespół zacisków
urządzenia
zewnętrznego
Zasilanie: 1PH, 220–240 V ~, 50/60 Hz
POŁACZENIE STEROWNIKIEM PRZEWODOWYM A PŁYTKĄ DRUKOWANĄ URZĄDZENIA WEWNĘTRZNEGO (typ
okablowania 1:1):
PCB URZĄDZENIA
WEWNĘTRZNEGO
CN22
Uwaga: W przypadku wykonywania okablowania przewodowego między sterownikiem przewodnym a płytką drukowaną
urządzenia wewnętrznego dla , nie należy podłączać ekranowanego okablowania do obudowy urządzenia, nie należy
wykonywać równoległego okablowania silnymi liniami elektrycznymi w odległości do 0,3 metra, a linie zasilania prądu i
linie elektroniczne należy utrzymywać oddzielnie.
OSTRZEŻENIE
NIEBEZPIECZEŃSTWO OBRAŻEŃ CIAŁA LUB ŚMIERCI
Wyłącznik
Pozycja
Faza
Wyłącznik
impulsowy
(A)
1
40
A
B
C
Rozmiar
przewodu
źródła
Pojemność
zasilania
znamionowa
(minimum)
zabezpieczenia
(mm
nadprądowego (A)
26
4,0
PRZEWODOWY
STEROWNIK
A
CON1
B
C
23
Wyłącznik
różnicowoprądowy
Wyłącznik
Prąd
impulsowy
upływowy
(A)
(mA)
2
)
40
30
