Sommaire des Matières pour OHAUS Frontier FC5707

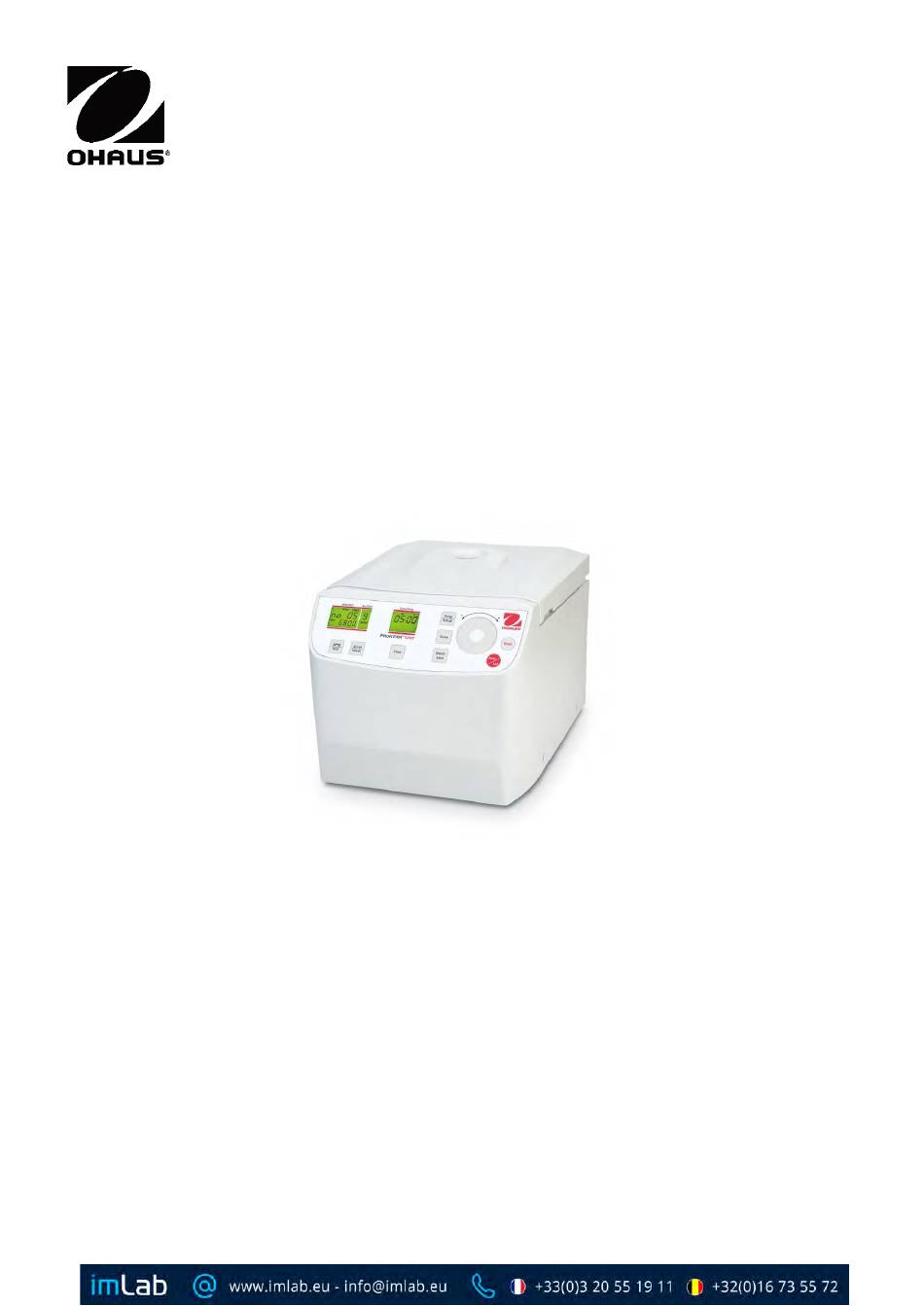

- Page 1 Frontier Centrifuge FC5707 Instruction Manual...
- Page 2 Vue avant et arrière de la centrifugeuse FC5707 Figure.1 1 Couvercle de la centrifugeuse 2 Fenêtres du rotor 3 Affichage 4 Étiquette de fonction 5 Contacteur secteur 6 Connexion de l'alimentation 7 Déverrouillage d'urgence Étiquette de fonction Étiquette de fonction pour FC5707 Figure.2 1 Affichage ACL 2 Informations de la configuration...
- Page 3 Affichage ACL L'image suivante présente les éléments individuels de l'affichage ACL. Figure.3 Affichage des champs : Affichage champ – « RPM/RCF » Affichage champ – « Acc/Dec » « Service » Affichage champ – « Time/Prog » Messages/logos de l'affichage des champs «...
- Page 4 TABLE OF CONTENTS INTRODUCTION ..............................1 Description ..............................1 Caractéristiques ............................. 1 Définition des symboles et des indicateurs d'avertissements ............... 1 Précautions de sécurité ..........................2 1.4.1 Utilisateur ............................... 2 1.4.2 Rotor et accessoires ..........................2 1.4.3 Mesures pour votre protection ....................... 2 1.4.4 Exclusions d'influences environnementales suivantes ................
- Page 5 3.7.2 La touche « STOP » ..........................12 Détection d'un déséquilibrage ........................12 PARAMÉTRAGE ..............................12 Accès au mode « Données de fonctionnement » ..................12 Signal Marche/Arrêt .............................13 Volume de présélection du signal sonore ....................14 Sélection de la sonorité du signal sonore de fin de centrifugation ..............14 Marche/Arrêt du son du clavier ........................15 Mode veille activé...
- Page 6 Centrifuge FC5707 FR-1 INTRODUCTION 1.1 Description Merci d'avoir choisi ce produit OHAUS. Tous les symboles indiquent des instructions de sécurité et des emplacements présentant des situations potentiellement dangereuses. L'utilisateur lira intégralement le manuel avant d'utiliser la Frontier FC5707 afin d'éviter un fonctionnement incorrect.
- Page 7 1.4.1 Utilisateur Les centrifugeuses Ohaus sont exclusivement destinées à une utilisation intérieure et par un personnel qualifié. Cet appareil ne peut être utilisé que par un personnel dûment formé. Ce personnel devra lire intégralement le manuel de fonctionnement et se familiariser au fonctionnement de l'appareil.
- Page 8 Centrifugeuse Frontier FC5707 FR-3 • Cet équipement est exclusivement destiné à un usage en intérieur. Utiliser l'équipement seulement dans des lieux secs. Utiliser uniquement des accessoires approuvés. • Faire fonctionner l'équipement uniquement dans les conditions ambiantes spécifiées dans ces instructions. •...
- Page 9 Ne pas utiliser d'accessoires tels que des rotors ou des godets qui ne sont pas exclusivement approuvés par • OHAUS Corporation, hormis les tubes pour centrifugeuse disponibles commercialement et fabriqués en verre ou en plastique. Ne pas centrifuger de substances fortement corrosives qui pourraient endommager ou fragiliser les matériels.
- Page 10 Centrifugeuse Frontier FC5707 FR-5 La centrifugeuse FC5707 est emballée avec le rotor déjà installé. L'étape suivante est seulement nécessaire pour le remplacement du rotor. Nettoyer l'arbre d'entraînement ainsi que le collier de serrage avec un chiffon propre et sans graisse. Placer le rotor sur l'arbre d'entraînement.
- Page 11 FR-6 Centrifugeuse Frontier FC5707 Vitesse réduite n x vitesse maxi (n ) du rotor rouge maxi √ ������������é �������� é������é�� Exemple : = √ x 4 000 = 3 360 tr/min rouge En cas de questions, contacter le fabricant ! 3.1.4 Démontage du rotor Desserrer complètement l'écrou de fixation du rotor (dévisser au-delà...
- Page 12 Centrifugeuse Frontier FC5707 FR-7 M4 M3 M1 Figure. 15 3.3.2 Verrouillage du couvercle Le couvercle ne doit être abaissé que légèrement. Un verrouillage du couvercle le referme et simultanément, le mot "open" (M2) disparaît (voir la figure 15). Afin de signaler que la centrifugeuse est sur le point de démarrer, le mot "close" (M1) apparaît sur l'affichage "RPM/RCF"...
- Page 13 FR-8 Centrifugeuse Frontier FC5707 La vitesse est réglable entre 200 tr/min et une rotation maximum de la centrifugeuse correspondant à la rotation maximum autorisée du rotor présélectionné. C'est la même que la présélection de la valeur RCF. La plage de réglage s'établit entre 20 x g et la force centrifuge maximum autorisée du rotor.
- Page 14 Centrifugeuse Frontier FC5707 FR-9 Voir « Tableau 3 : durées d'accélération et de décélération » (ANNEXE). Les durées d'accélération et de décélération pour les étapes 0 à 9 d'accélération et de décélération concernant les rotors autorisés sont présentées ici. Figure. 18 3.5 Correction du rayon L'utilisation d'adaptateurs ou de réducteurs peut modifier le rayon de centrifugation de chaque rotor.
- Page 15 FR-10 Centrifugeuse Frontier FC5707 M3 M4 Figure. 20 Fermer le couvercle de la centrifugeuse. Procéder dorénavant selon la description précédente afin de définir tous les paramètres importants de la centrifugation. Si le couvercle n'est pas fermé lors de la mémorisation du programme, les mots "FirSt"...
- Page 16 Centrifugeuse Frontier FC5707 FR-11 Si le rotor dans la centrifugeuse n'est pas celui correspondant au programme présélectionné, le mot "rotor" (M3) clignotera sur l'affichage "RPM/RCF" (A-1). Simultanément, le mot "FALSE" et le numéro du rotor mémorisé " xx" (M4) clignoteront alternativement. Figure.
- Page 17 FR-12 Centrifugeuse Frontier FC5707 3.7.2 La touche « STOP » Avec la touche "Stop/Lid" (9) (voir la figure 25), il est possible d'interrompre une centrifugation à tout moment. Après avoir appuyé sur la touche, la centrifugeuse décélère conformément à l'intensité présélectionnée jusqu'à son arrêt complet.
- Page 18 Centrifugeuse Frontier FC5707 FR-13 La centrifugeuse étant hors tension, appuyer simultanément sur les touches "Time"(7) et "Stop/Lid" (9), et mettre la centrifugeuse sous tension avec le commutateur principal. Relâcher les deux touches ; il en résultera l'exécution d'un test de l'affichage pendant environ 5 secondes. Tous les indicateurs apparaîtront simultanément (voir la figure 27).
- Page 19 FR-14 Centrifugeuse Frontier FC5707 Figure. 29 4.3 Volume de présélection du signal sonore Poursuivre conformément à la description du paragraphe 4.1.2 pour entrer dans ce mode de programme et appuyer ensuite sur la touche "Accel/Decel" (6). Sur l'affichage "Acc/Dec" (A-2), le mot "Service" clignote. Sélectionner maintenant la lettre "U"...
- Page 20 Centrifugeuse Frontier FC5707 FR-15 Figure. 31 4.5 Marche/Arrêt du son du clavier Poursuivre conformément à la description du paragraphe 4.1.2 pour entrer dans ce mode de programme et appuyer ensuite sur la touche "Accel/Decel" (6). Sur l'affichage "Acc/Dec" (A-2), le mot "Service" clignote. Sélectionner maintenant la lettre "B"...
- Page 21 à la lubrification régulière des boulons d'insertion de rotor pour un rotor horizontal (le cas échéant). Le lubrifiant le plus adapté reste l'huile High TEF proposée par OHAUS - N° de commande : 30130896. Les lubrifiants contenant du disulfure de molybdène et du graphite ne sont pas autorisés.
- Page 22 Centrifugeuse Frontier FC5707 FR-17 Afin d'éviter d'endommager des pièces anodisées comme les rotors, les plaques de réduction, etc., seuls des détergents à pH neutre (pH 6-8) peuvent être utilisés pour le nettoyage. Aucun produit de nettoyage alcalin (pH > 8) ne doit être employé. Après le nettoyage, s'assurer que toutes les pièces sont bien séchées soit manuellement, soit dans une armoire à...
- Page 23 FR-18 Centrifugeuse Frontier FC5707 ATTENTION: La durée de stérilisation de 20 minutes ne doit pas être dépassée. Des stérilisations répétées provoqueront la diminution de la résistance mécanique des matériaux en plastique Avant de passer le rotor PP et l'adaptateur à l'autoclave, ils doivent être abondamment nettoyés afin d'éviter de «...
- Page 24 Centrifugeuse Frontier FC5707 FR-19 Poursuivre de la manière indiquée : 1. Mettre la centrifugeuse hors tension et débrancher le cordon électrique, et attendre que le rotor soit à l'arrêt complet (ceci peut durer plusieurs minutes) . 2. Sur le côté gauche de l'enceinte de la centrifugeuse se trouve une butée en plastique (voir figure 34). Retirer cette butée, sur laquelle se trouve un cordon connecté...
- Page 25 FR-20 Centrifugeuse Frontier FC5707 TRANSPORT ET STOCKAGE 8.1 Transport Ne transporter cette unité que dans son emballage d'origine. Utiliser une aide au transport pour une expédition sur de longues distances afin de bloquer l'arbre du moteur. Température de l'air Humidité relative Pression d'air Généralités sur le -25 à...
- Page 26 Centrifugeuse Frontier FC5707 FR-21 DONNEES TECHNIQUES Spécifications Modèle FC570+R05 FC570+R09 Plage des vitesses 200 tr/min - 6800 tr/min; 10 tr/min/incrément Maximum RCF 4,445 x g;10 x g/ incrément Capacité maximum (rotor) 8 x 15 ml RB / 4 x 15 ml FA 4x50ml RB/FA or 15ml RB/FA Durée de fonctionnement 10 s à...
- Page 27 30130889 Adaptateur 1x5ml D13mm RB/Vac/Sar 2/pk 30130890 Adaptateur 1x1.5/2.0ml D11mm 6/pk 30130886 Rotor Angulaire 4x50ml RB/FA-15ml RB/FA 83041009 Remarque : L'emballage dépend du pays et peut varier. Vérifier le numéro des articles auprès du bureau local OHAUS avant la commande.
- Page 28 Si cet appareil change de propriétaire (pour des raisons personnelles ou professionnelles), cette consigne doit lui être communiquée. Pour des instructions de mise au rebut en Europe, voir le site d'OHAUS. Nous vous remercions de votre contribution à la protection de l’environnement.
- Page 29 FR-24 Centrifugeuse Frontier FC5707 12.1 Tableau 1: Poids net autorisé Numéro Vitesse Poids net Description du rotor admissible maximum 30472305 Rotor Angulaire 8x15ml RB or 4x15ml FA 6800 min 200 g 83041009 Rotor Angulaire 4x50ml RB/FA-15ml RB/FA 6800 min 288 g 12.2 Tableau 2: Vitesse et valeurs RCF maxi.
- Page 30 Centrifugeuse Frontier FC5707 FR-25 12.4 Tableau 4: Messages d'erreur N°d'erreur : Description Déséquilibrage Le capteur de déséquilibrage est défectueux La variation de vitesse est trop importante entre deux mesures Standstill monitoring defective Le moteur est bloqué ou défectueux Ouverture du couvercle lorsque le moteur est en fonctionnement Lid contact defective Undervoltage frequency converter Overvoltage frequency converter...
- Page 31 FR-26 Centrifugeuse Frontier FC5707 12.6 Tableau 6: Formulaire de rachat/Certificat de décontamination Formulaire de rachat/Certificat de décontamination La déclaration complète sur la décontamination est un prérequis avant tout traitement du produit retourné. Si aucune explication correspondante n'est incluse, il sera procédé à la décontamination aux frais du client. Prénom ;...
