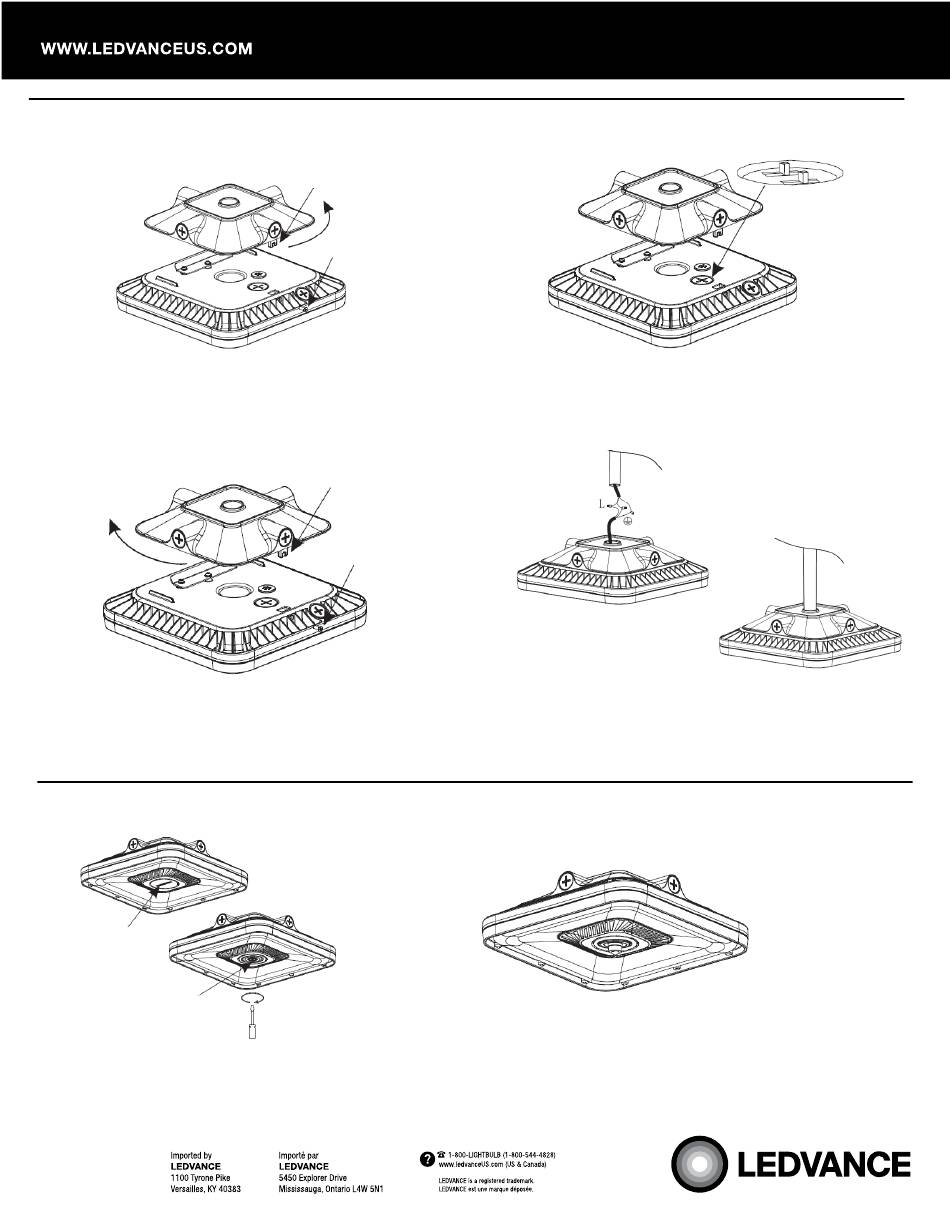

Installation : montage suspendu
1. À l'aide d'un tournevis, dévisser la vis de limitation sur
le côté du luminaire.
2. Faire pivoter le couvercle supérieur et retirer du
luminaire.
6. Aligner les languettes de limitation avec les fentes du
luminaire puis tourner dans le sens des aiguilles d'une
montre.
7. Utiliser la vis de limitation sur le côté pour rattacher le
luminaire et le couvercle supérieur en place.
Installation : détecteurs (accessoire en option)
Couvercle
d'entrée
défonçable
Couvercle de base de
détecteur
1. En le dévissant, retirer le couvercle d'entrée
défonçable situé sur le devant du luminaire.
2. Utiliser un tournevis pour dévisser le couvercle de
base du détecteur.
4270075
3. Utiliser un tournevis pour ouvrir l'entrée défonçable qui
recouvre les interrupteurs de puissance et TCP.
4. Choisir la TCP et la puissance désirées.
5. Revisser le couvercle de l'entrée défonçable en place.
A
M.-A..-T.
8. Effectuer les connexions électriques selon le schéma de
câblage inclus.
9. Tourner le luminaire dans le sens des aiguilles d'une
montre pour rattacher sur la tige de suspension à filetage
NPT de ¾ po.
3. Insérer le détecteur dans la douille à 3
broches et le rattacher en place.
Interrupteur DIP de puissance et TCP
