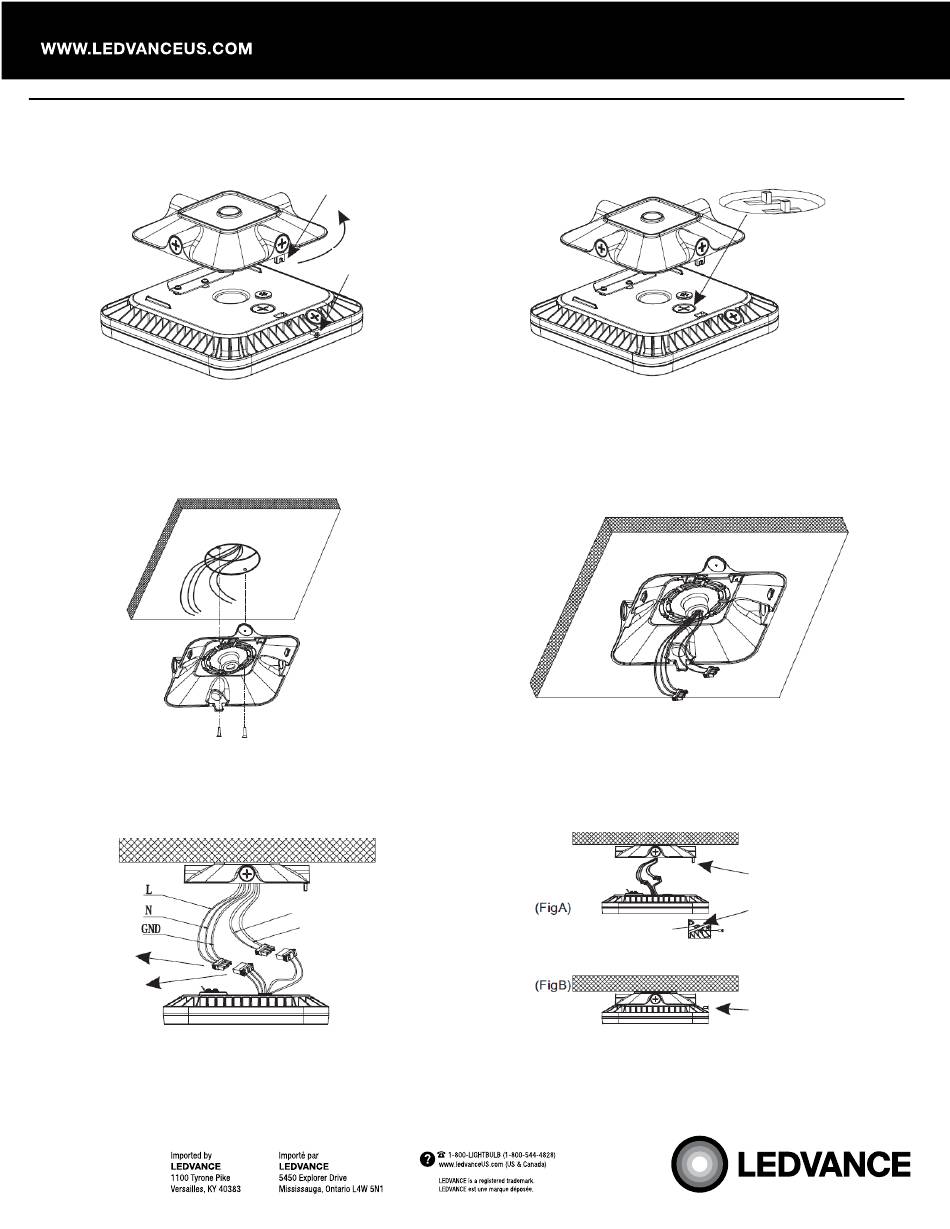

Installation : montage en surface
1. À l'aide d'un tournevis, dévisser la vis de limitation sur
le côté du luminaire.
2. Faire pivoter le couvercle supérieur et retirer du
luminaire.
6. Aligner le couvercle supérieur et les trous de la boîte de
jonction et ouvrir les trous de vis correspondants.
7. Effectuer la connexion électrique.
Fiche mâle
Fiche femelle
9. Raccorder les connecteurs à branchement rapide entre
le luminaire et le couvercle supérieur.
4270075
3. Utiliser un tournevis pour ouvrir l'entrée défonçable qui
recouvre les interrupteurs de puissance et TCP.
4. Choisir la TCP et la puissance désirées.
5. Revisser le couvercle de l'entrée défonçable en place.
vis
8. Aligner le couvercle supérieur avec la boîte de jonction et
rattacher à l'aide des vis. L'installation du couvercle
supérieur est terminée.
Grad.+
Grad.-
10. Aligner les vis de limitation du couvercle supérieur avec
les fentes du luminaire (Fig. A) puis tourner dans le sens des
aiguilles d'une montre.
11. Utiliser la vis de limitation sur le côté pour rattacher le
luminaire en place (Fig. B).
Interrupteur DIP de puissance et TCP
