1. Schalten Sie den Strom vor der
Installation aus.
2. Nehmen Sie die Vorderseite der Leuchte
ab, indem Sie die zwei Schrauben (1)
lösen (Abbildung 1).
3. Bohren Sie zwei Löcher und setzen Sie
dort die mitgelieferten Dübel (2) ein.
Nutzen Sie die Montageplatte um die
genaue Position der Bohrlöcher
anzuzeichnen. Vergewissern Sie sich,
dass die Dübel mit der Wand abschließen.
4. Durchstechen Sie den Gummipfropfen
(3) und führen Sie das 230 Volt
Anschlusskabel durch das nun
entstandene Loch.
5. Montieren Sie die Leuchte mithilfe der
mitgelieferten Schrauben (5) an der Wand.
Dabei setzen Sie die mitgelieferten
Dichtungsringe zwischen Leuchte und
Schrauben ein.
6. Verbinden Sie Ihr Anschlusskabel mit
der Lüsterklemme (4) gemäß Abbildung 2.
Schließen Sie ggf. die Ausgangsleitung auf
dieselbe Weise an.
7. Verschließen Sie nun das Gehäuse und
drehen die Schrauben (1) wieder fest.
8. Schalten Sie den Strom wieder ein. Die
Installation ist nun abgeschlossen.
Technische Änderungen vorbehalten

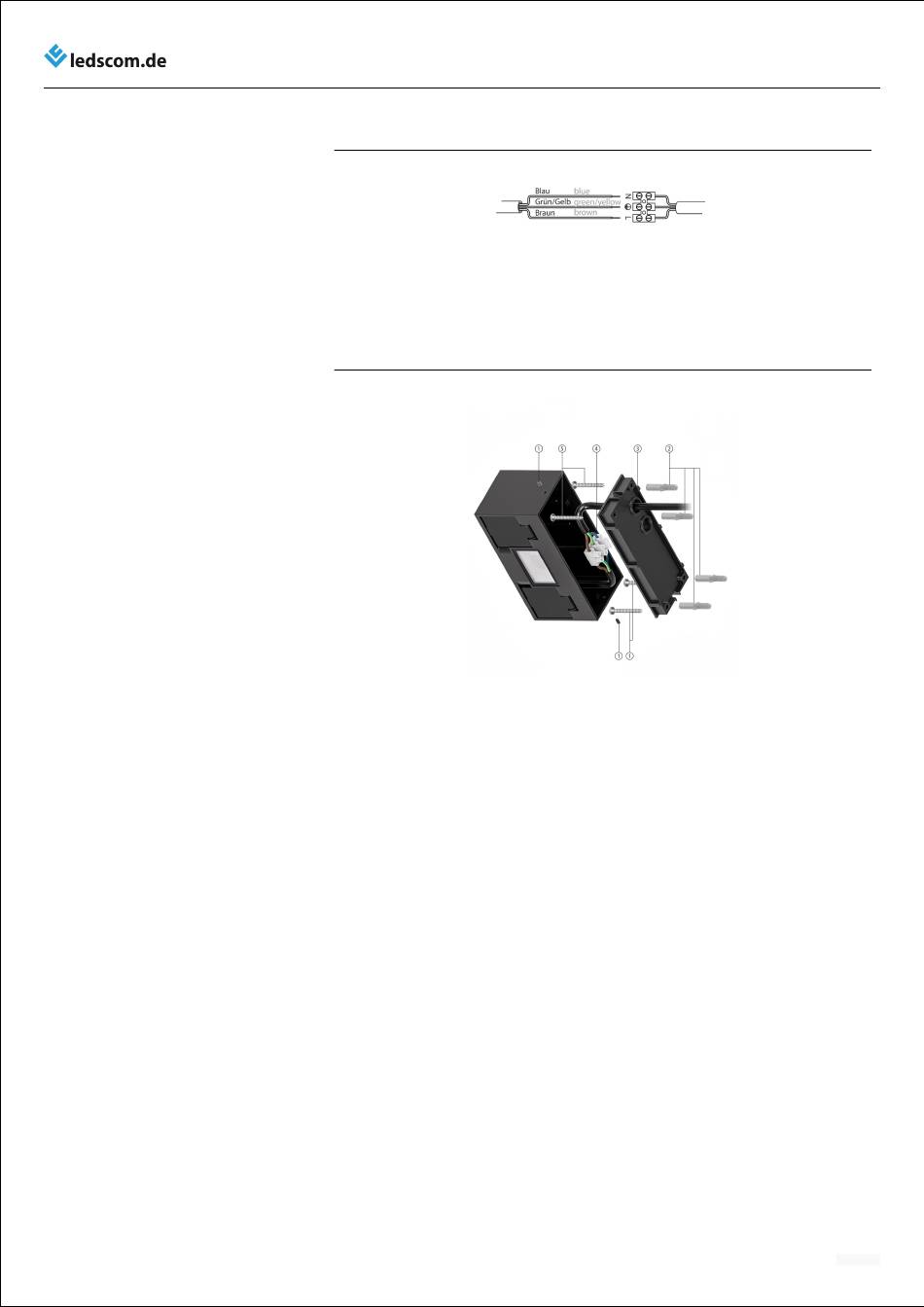

Abbildung 1
1: Schrauben
2: Dübel
3: Gummipfropfen
Abbildung 2
Steckdose (LC-L-401-WW) - Montagehinweise
4: Lüsterklemme
5: Schrauben
05/2025
