Refco COMBI Guide Rapide page 31

Instalación
Desconecte toda la alimentación eléc-
trica antes de comenzar la instalación, el
mantenimiento o el trabajo de servicio.

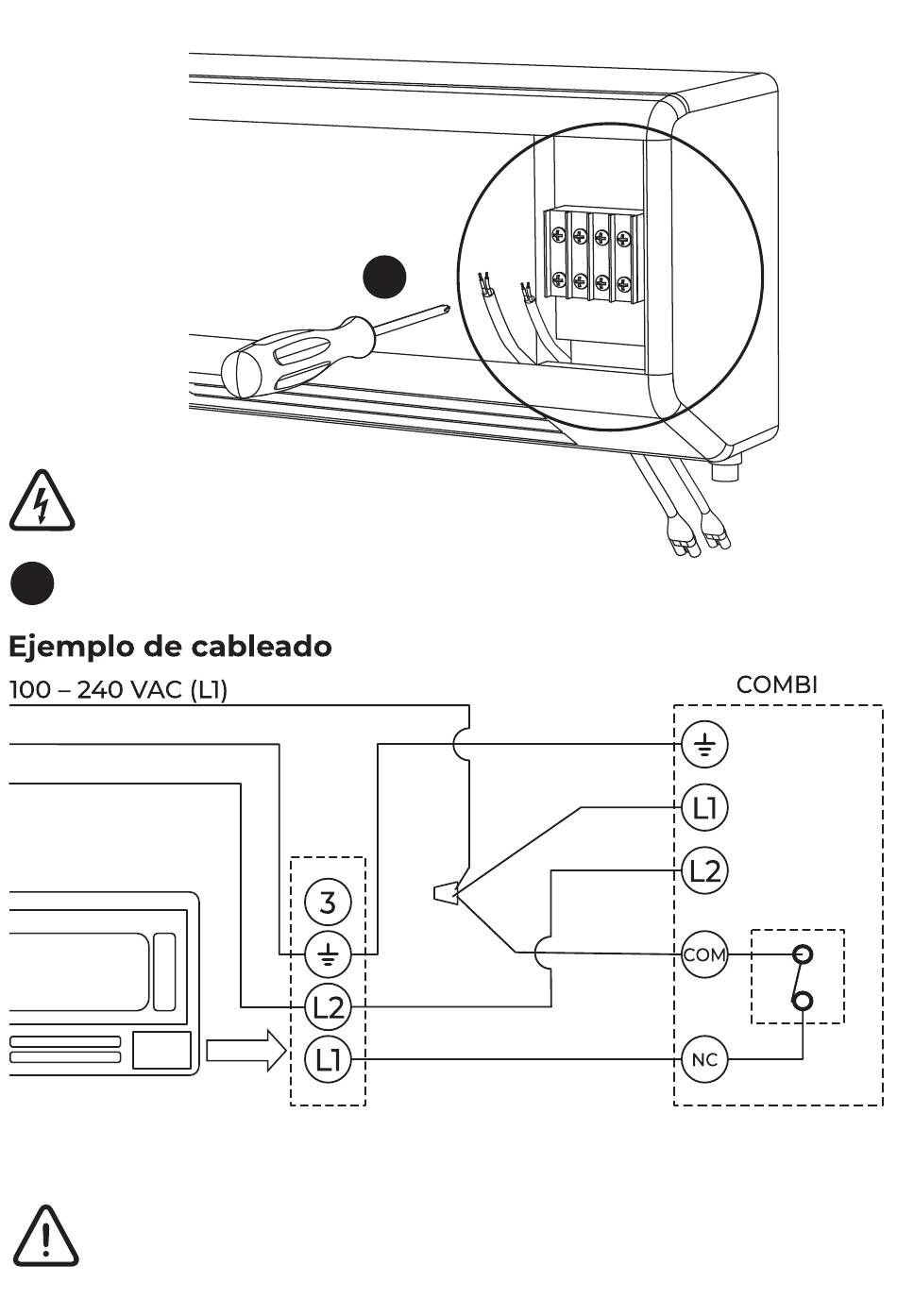

Conecte el cable de alimentación y el cable de alarma a la
5
bomba de condensados.
Conductor de protección
Conductor neutro (L2)
Unidad interior
Diagrama de ejemplo sólo con fines de referencia. Los puntos de
conexión del cableado varían según el fabricante.
Atención: Realice la instalación teniendo en cuenta la alarma
de la bomba según el dibujo 1, 2 ó 3 del manual des instruccio-
nes. Si la alarma no provoca la desconexión de la unidad inter-
ior, REFCO no se hace responsable de los daños resultantes.
5
VERDE/AMARILLO
MARRÓN
AZUL
GRIS
VIOLETA
Relé de
alarma
