Refco COMBI Guide Rapide page 17

Installation
Coupez l'alimentation électrique avant
de commencer l'installation, l'entretien
ou des travaux de service.

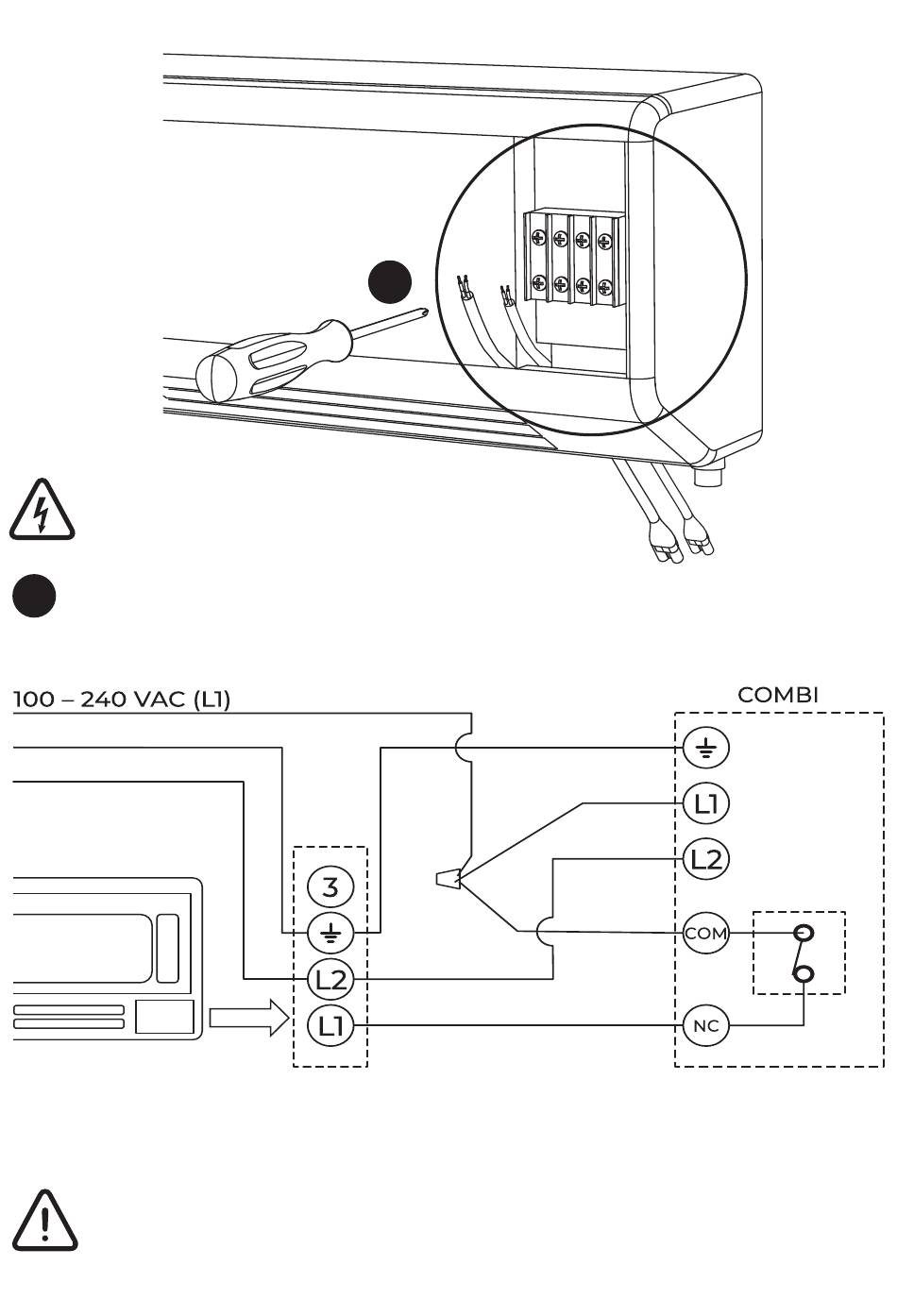

Branchez le câble d'alimentation et le câble d'alarme à l'unité
5
intérieure.
Exemple de câblage
Câble de mise à terre
Conducteur neutre (L2)
Unité intérieure
Exemple de schéma à des fins de référence uniquement. Les points
de connexion du câblage varient selon le fabricant.
Attention: L'installation doit tenir compte de l'alarme de la
pompe conformément au dessin 1, 2 ou 3 du mode d'emploi.
Si l'alarme n'entraîne pas l'arrêt de l'unité intérieure, REFCO
décline toute responsabilité pour les dommages qui en
résulteraient.
5
VERT/JAUNE
BRUN
BLEU
Relais
d'alarme
GRIS
VIOLET
