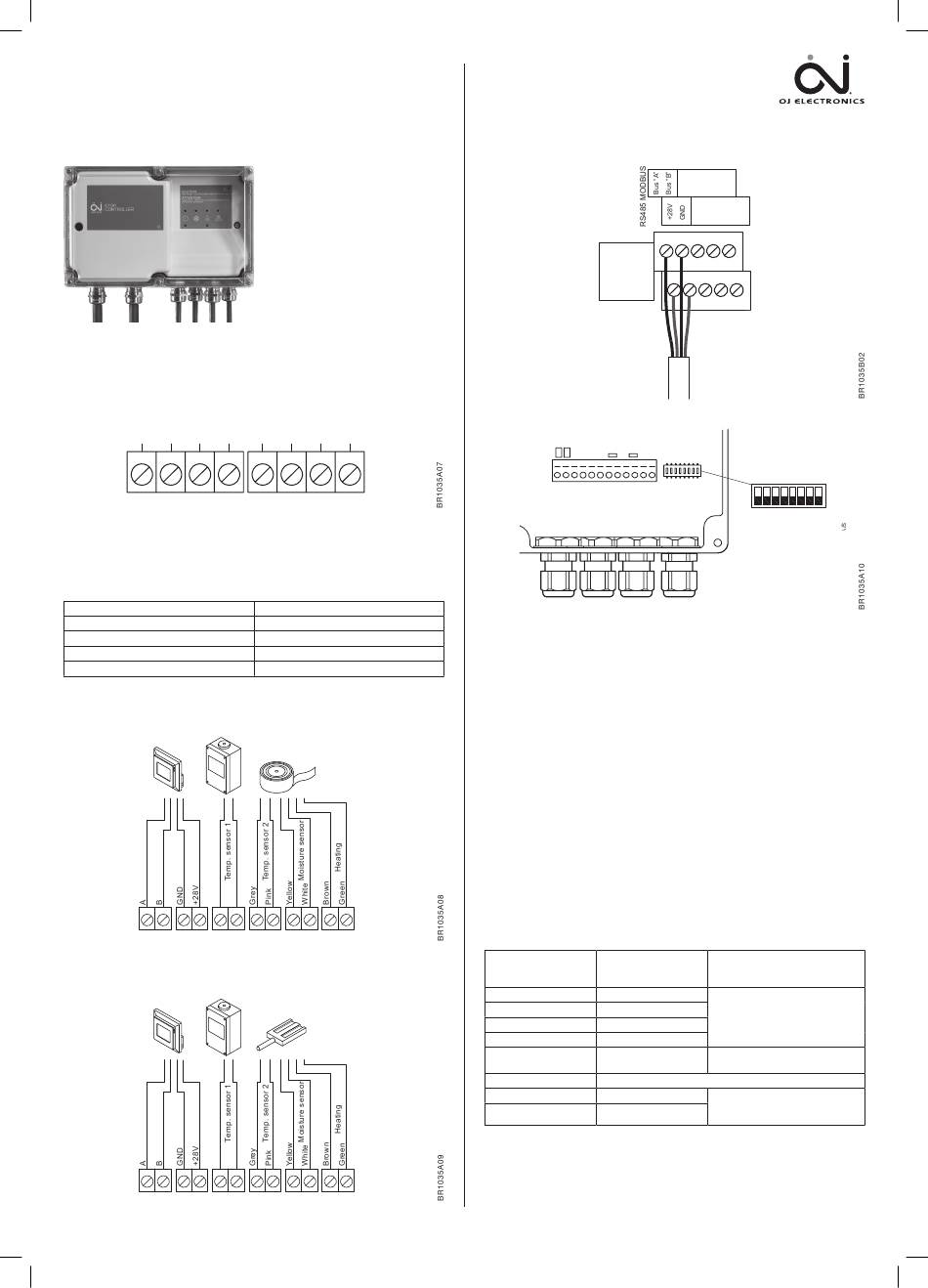

ETOP-4770
GUÍA RÁPIDA
67692C 08 /19 AML
1 INTRODUCCIÓN
El ETOP es un controlador diseñado para ofrecer alta resistencia a cualquier
tipo de clima; IP66 / NEMA 4X. Es fácil de configurar y aún más fácil de usar.
2 CONEXIONES TERMINALES
L2(L)
L3
L1(N) PE
Power Supply
2.1 Alimentación
UE
3~ 230/400 VCA, ~230 VCA ±10 %, 50 Hz
EE.UU./CAN:
3~ 120/208 VCA, 3~277/480 VCA, ~ 120/240 VCA ±10 %, 60 Hz
2.2 Cable de carga/calefacción
UE
3 x 6900 W a 3~ 230/400 VCA, 3 x 30 A
6900 W a ~ 230 VCA, 30 A
2.3 Conexiones de los sensores
2.3.1 Conexiones terminales ETOG, ETOP-R, ETF
ETF
ETOP-R
1 - 2
3 - 4
5 - 6
2.3.2 Conexiones terminales ETOR, ETOP-R, ETF
ETF
ETOP-R
1 - 2
3 - 4
5 - 6
• English
• US English
• Français Canadian
• Español Mexicano
L1(N) L3
L2(L)
PE
Load/Heating Cable
EE.UU./CAN
3 x 8310 W a 3~ 277/480 VCA, 3 x 30 A
3 x 3600 W a 3~ 120/208 VCA, 3 x 30 A
3600 W a ~ 120 VCA, 30 A
7200 W a ~ 240 VCA, 30 A
ETOG
7 - 8
9 - 10 11 - 12
ETOR
7 - 8
9 - 10 11 - 12
© 2019 OJ Electronics A/S
2.4 ETOP-R remoto mediante Modbus
2.4.1 Conexión del Modbus mediante clemas de conexión
RS485 MODBUS
3 INTERRUPTORES DIP
3.1 Calefacción forzada y tiempo de post-funcionamiento: Interruptores
DIP 1-4 (mínimo 2 horas)
Todos los interruptores DIP presentes pueden combinarse para el post-
funcionamiento según se requiera.
DIP 1-4 = apagados: 2 horas mínimo de tiempo de post-funcionamiento.
DIP 1 = encendido: +1 hora al mínimo de tiempo de post-funcionamiento (2+1)
DIP 2 = encendido: +2 horas al mínimo de tiempo de post-funcionamiento (2+2)
DIP 3 = encendido: +4 horas al mínimo de tiempo de post-funcionamiento (2+4)
DIP 4 = encendido: +8 horas al mínimo de tiempo de post-funcionamiento (2+8)
DIP 1-4 = encendidos: 17 horas máximo de tiempo de post-funcionamiento
(2+1+2+4+8=17 horas).
3.2 Tipo de sensor de humedad: Interruptor DIP 5
Seleccione el tipo de sensor, usado en el sistema.
DIP 5 = apagado: Sensor ETOG
DIP 5 = encendido: Sensor ETOR
3.3 Sensibilidad del sensor de humedad: Interruptores DIP 7-8
Seleccione la sensibilidad requerida como una combinación de los
interruptores DIP 7 y 8.
DIP 7 = apagado y DIP 8 = apagado: Mínima
DIP 7 = encendido y DIP 8 = apagado: Baja
DIP 7 = apagado y DIP 8 = encendido: Normal
DIP 7 = encendido y DIP 8 = encendido: Máxima
Nota: Interruptor DIP 6: NO USADO
3.4 Configuraciones recomendadas
Configuración
DIP
ENCENDIDO /
APAGADO
1
APAGADO
2
APAGADO
3
APAGADO
4
ENCENDIDO
5
APAGADO
6
No usado
7
APAGADO
8
ENCENDIDO
DIP switches
ON
1-2-3-4-5-6-7-8
Descripción
Tiempo de post-funcionamiento:
2 + 8 = 10 horas
Tipo de sensor de humedad:
Sensor ETOG
Sensibilidad del sensor de
humedad:
Normal
