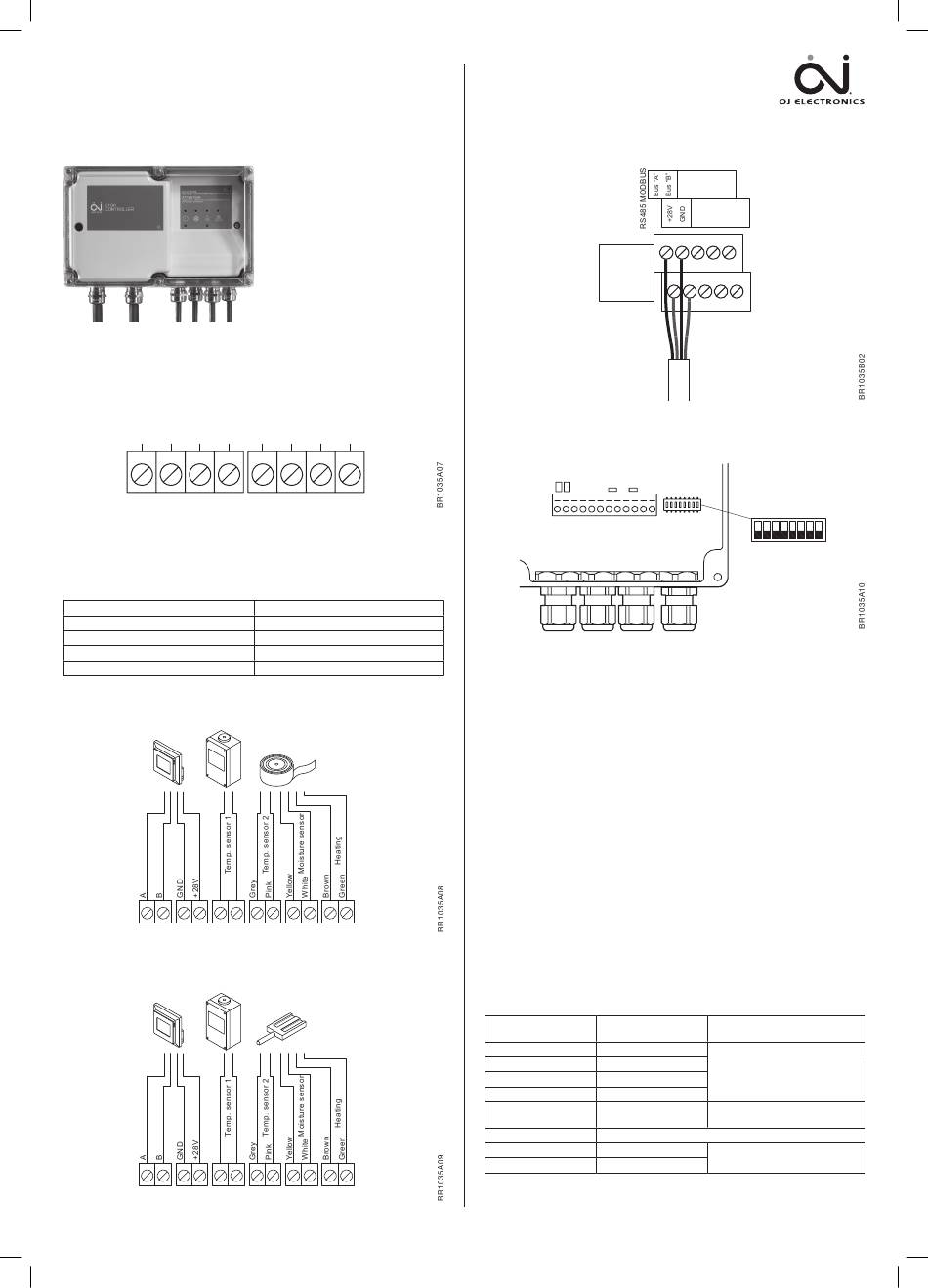

OJ Winterline
®
ETOP-4770
GUIDE RAPIDE
67692C 08 /19 AML
1 INTRODUCTION
Le ETOP est un contrôleur conçu pour la résistance aux intempéries, IP66/NEMA
4X. Il est simple à configurer et encore plus simple à utiliser.
2 CONNEXIONS SUR BORNIER
L2(L)
L3
L1(N) PE
Power Supply
2.1 Alimentation électrique
UE
3~ 230/400 V CA, ~230 V CA ±10 %, 50 Hz
US/CAN :
3~ 120/208 V CA, 3~277/480 V CA, ~ 120/240 V CA ±10 %, 60 Hz
2.2 Charge/câble chauffant
UE
3 x 6900 W à 3~ 230/400 V CA, 3 x 30 A
6900 W à ~ 230VAC, 30 A
2.3 Connexions des capteurs
2.3.1 Connexions sur bornier ETOG, ETOP-R, ETF
ETF
ETOP-R
1 - 2
3 - 4
5 - 6
2.3.2 Connexions sur bornier ETOR, ETOP-R, ETF
ETF
ETOP-R
1 - 2
3 - 4
5 - 6
• English
• US English
• Français Canadian
• Español Mexicano
L1(N) L3
L2(L)
PE
Load/Heating Cable
US/CAN
3 x 8310 W à 3~ 277/480 V CA, 3 x 30 A
3 x 3600 W à 3~ 120/208 V CA, 3 x 30 A
3600 W à ~ 120 V CA, 30 A
7200 W à ~ 240 V CA, 30 A
ETOG
7 - 8
9 - 10 11 - 12
ETOR
7 - 8
9 - 10 11 - 12
© 2019 OJ Electronics A/S
2.4 ETOP-R à distance par Modbus
2.4.1 Connecter Modbus à l'aide de bornes à vis
RS485 MODBUS
3 COMMUTATEURS DIP
3.1 Chauffage forcé et temps après le fonctionnement : Commutateurs DIP 1 à 4
(minimum 2 heures)
Tous les réglages des commutateurs DIP peuvent être combinés pour
DIP 1 à 4 = désactivé : 2 heures minimum de durée d'activation après arrêt.
DIP 1 = activé : +1 heure à durée min. d'activation après arrêt
DIP 2 = activé : +2 heure à durée min. d'activation après arrêt
DIP 3 = activé : +4 heure à durée min. d'activation après arrêt
DIP 4 = activé : +8 heure à durée min. d'activation après arrêt
DIP 1 à 4 = activé : 17 heures de durée max. d'activation après arrêt
(2+1+2+4+8=17hours.)
3.2 Type de capteur d'humidité : Commutateur DIP 5
Choisir le type de capteurs utilisé dans le système.
DIP 5 = désactivé : Capteur ETOG
DIP 5 = activé : Capteur ETOR
3.3 Sensibilité du capteur d'humidité : Commutateur DIP 7 et 8
Choisir la sensibilité requise comme combinaison des commutateurs DIP 7 et 8.
DIP 7 = désactivé et DIP 8 = désactivé : Minimum
DIP 7 = activé et DIP 8 = désactivé : Faible
DIP 7 = désactivé et DIP 8 = activé : Normal
DIP 7 = activé et DIP 8 = activé : Maximum
Remarque : Commutateur DIP 6: NON UTILISÉ
3.4 Réglages recommandés
Réglage ACT. /
DIP
DÉSACT.
1
DÉSACTIVÉ
2
DÉSACTIVÉ
3
DÉSACTIVÉ
4
ACTIVÉ
5
DÉSACTIVÉ
6
Non utilisé
7
DÉSACTIVÉ
8
ACTIVÉ
DIP switches
ON
1-2-3-4-5-6-7-8
(2+1)
(2+2)
(2+4)
(2+8)
Description
Durée d'activation après arrêt :
2 + 8 = 10 heures
Type de capteur d'humidité :
Capteur ETOG
Sensibilité du capteur d'humidité :
Normale
