Liste de programme et explications
60
 Contrôleur PI: la combinaison d'un contrôleur de gestion P
avec un contrôleur de gestion I va réduire l'erreur d'état station-
naire. Si le temps intégral est réglé sur zéro, le contrôleur de
gestion I est désactivé.
Paramètres: valeur de consigne, bande P, temps d'intégration.
 Contrôleur PD: la combinaison d'un contrôleur de gestion P
avec un contrôleur de gestion D va réduire le temps de
réponse à un changement rapide de la valeur référence. Si le
temps dérivé est réglé sur zéro, le contrôleur de gestion D est
désactivé.
Paramètres: valeur de consigne, bande P, temps dérivé.
 Contrôleur de gestion PID: la combinaison entre un contrôleur
de gestion P, un contrôleur de gestion I et un contrôleur de
gestion D permet de contrôler le processus de manière opti-
male.
Paramètres: valeur de consigne, bande P, temps intégral,
temps dérivé.
Méthode Ziegler-Nichols pour optimiser un contrôleur de gestion
PID: Paramètres: valeur de consigne, bande P, temps intégral,
temps dérivé.
Y
a
L
A

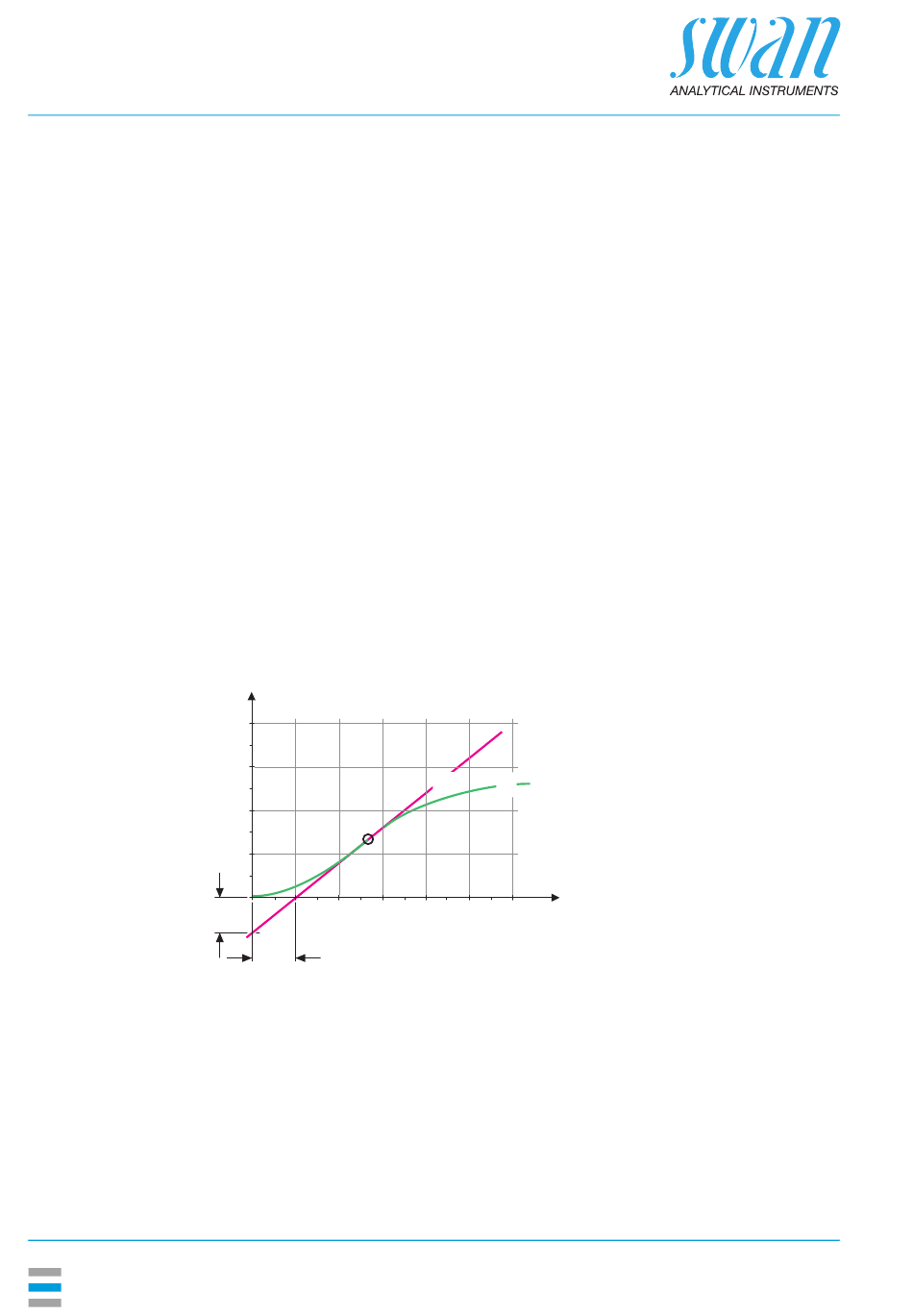

Réponse à une sortie de commande max.
B Tangente sur le point d'inflexion
X
Temps
Le point d'intersection de la tangente avec les axes respectifs fournit
les paramètres a et L.
Pour plus de détails concernant la connexion et la programmation,
se reporter au manuel de l'unité de contrôle. Choisir le contrôle as-
cendant ou descendant.
B
A
X
Xp
= 1.2/a
Tn = 2L
Tv
= L/2
