Installation
3.7.
A-96.210.562 / 110325

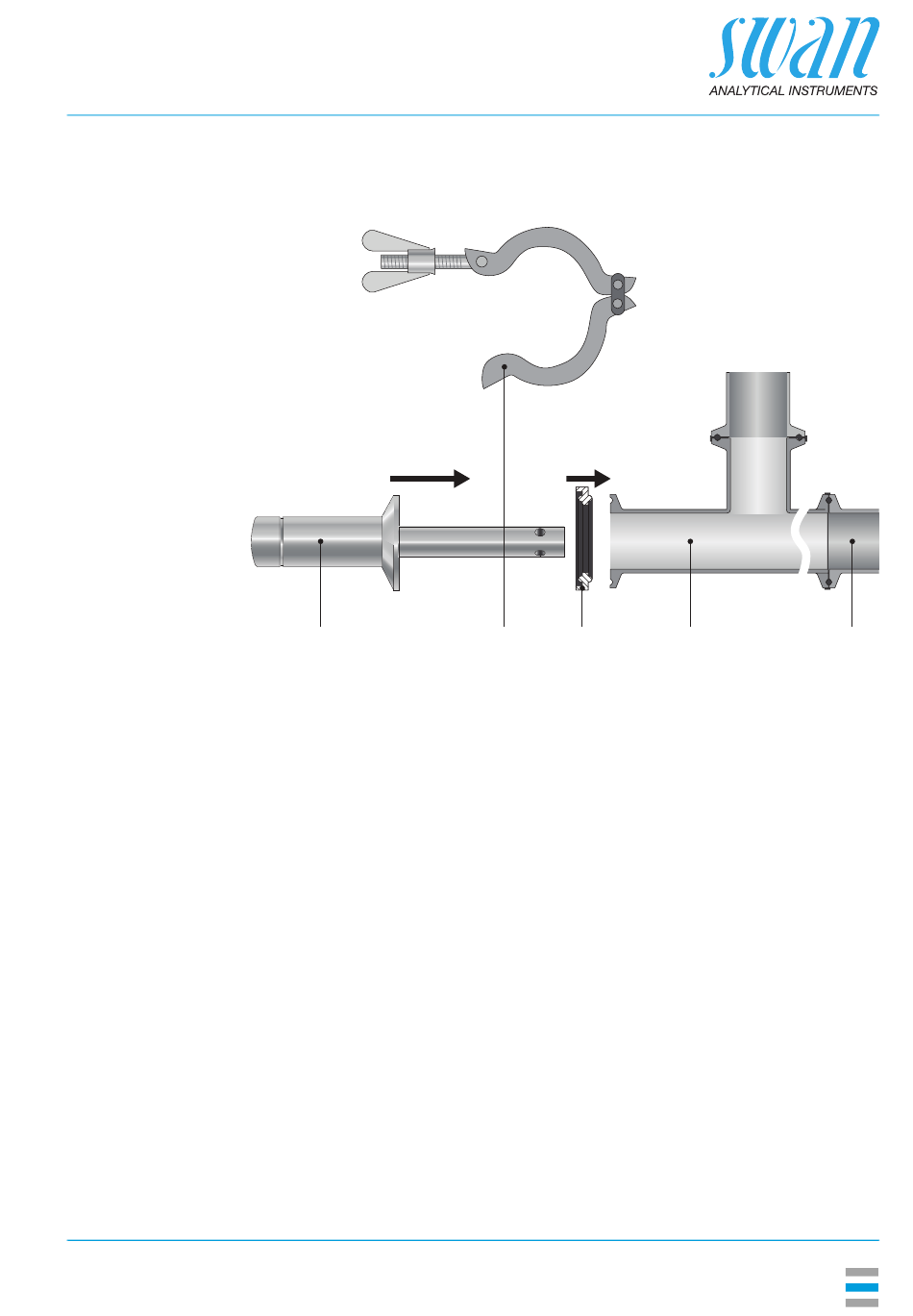

Installation du Swansensor Pharmacon SAN
A
A Swansensor Pharmacon SAN
B
Collerette
C Joint
D Tuyauterie en T
E
Tuyauterie
Pour installer le Swansensor Pharmacon SAN dans une bride de
tube, procéder comme suit:
1 S'assurer que la surface de la bride de la pièce en T [D] est
propre.
2 Placer le joint [C] sur la bride.
3 Insérer le Swansensor Pharmacon SAN sur la pièce en T [D].
4 Installer la collerette [B] et bien la serrer.
B C D E
