5.2 Sorties analogiques
5.2.1
5.2.1.1
5.2.1.2
5.2.1.3
En tant que
valeurs de
référence
58
Avis: La navigation dans les menus Sortie 1 et Sortie 2 est
identique. Pour des raisons de simplicité, seuls les numéros du
menu Signal 1 sont utilisés ci-après.
Sortie 1: attribuer une valeur référence, la plage de la boucle et une
fonction à chaque sortie.
Paramètre: attribuer l'une des valeurs référence à la sortie.
Valeurs disponibles:
 Conductivité
 Température
 Débit d'échantillon
 Conductivité non compensée
Boucle: sélectionner la plage de courant de la sortie. S'assurer que
le dispositif branché fonctionne avec la même plage de courant.
Plages de valeurs disponibles: 0–20 mA ou 4–20 mA
Fonction: déterminer si la sortie est utilisée pour transmettre une val-
eur référence ou pour contrôler une unité de contrôle. Les fonctions
suivantes sont disponibles:
 linéaire, bi-linéaire ou logarithmique pour les valeurs référence.
 Contrôle ascendant ou descendant pour les contrôleurs de
gestion.

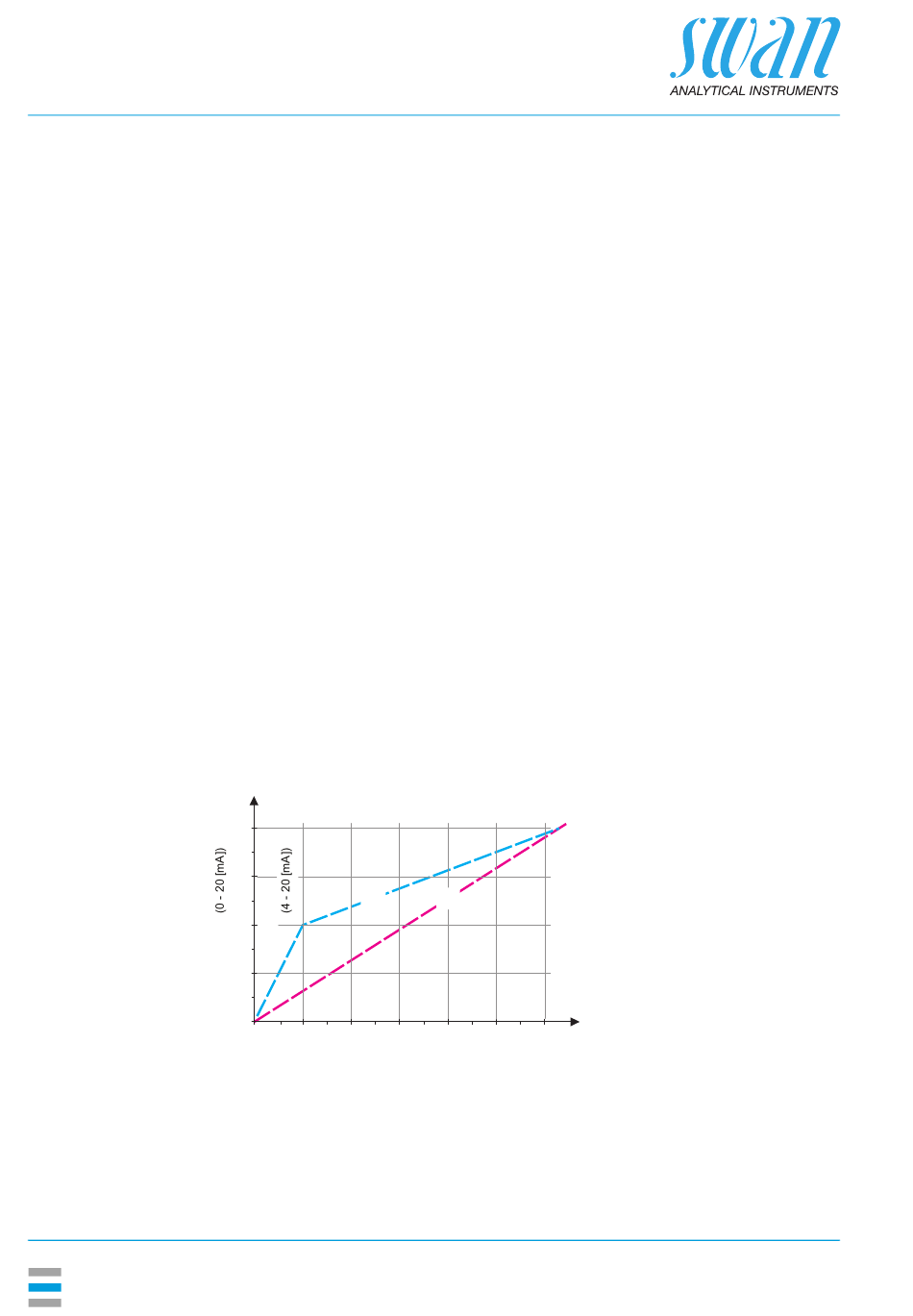

Il existe trois modes de représentation de la valeur référence:
linéaire, bi-linéaire ou logarithmique. Voir les graphiques ci-dessous.
[mA]
20
B
10 12
0 / 4
0.0 0.1 0.2
A linéaire
B bi-linéaire
A
0.3 0.4 0.5
X Valeur mesurée
X
