LBX MF12
Four à moufle
Veuillez lire attentivement le manuel d'utilisation avant d'utiliser l'équipement et suivez
toutes les instructions d'utilisation et de sécurité qu'il contient !
mode d'emploi
français

Publicité

loading

Sommaire des Matières pour LBX instruments LBX MF12

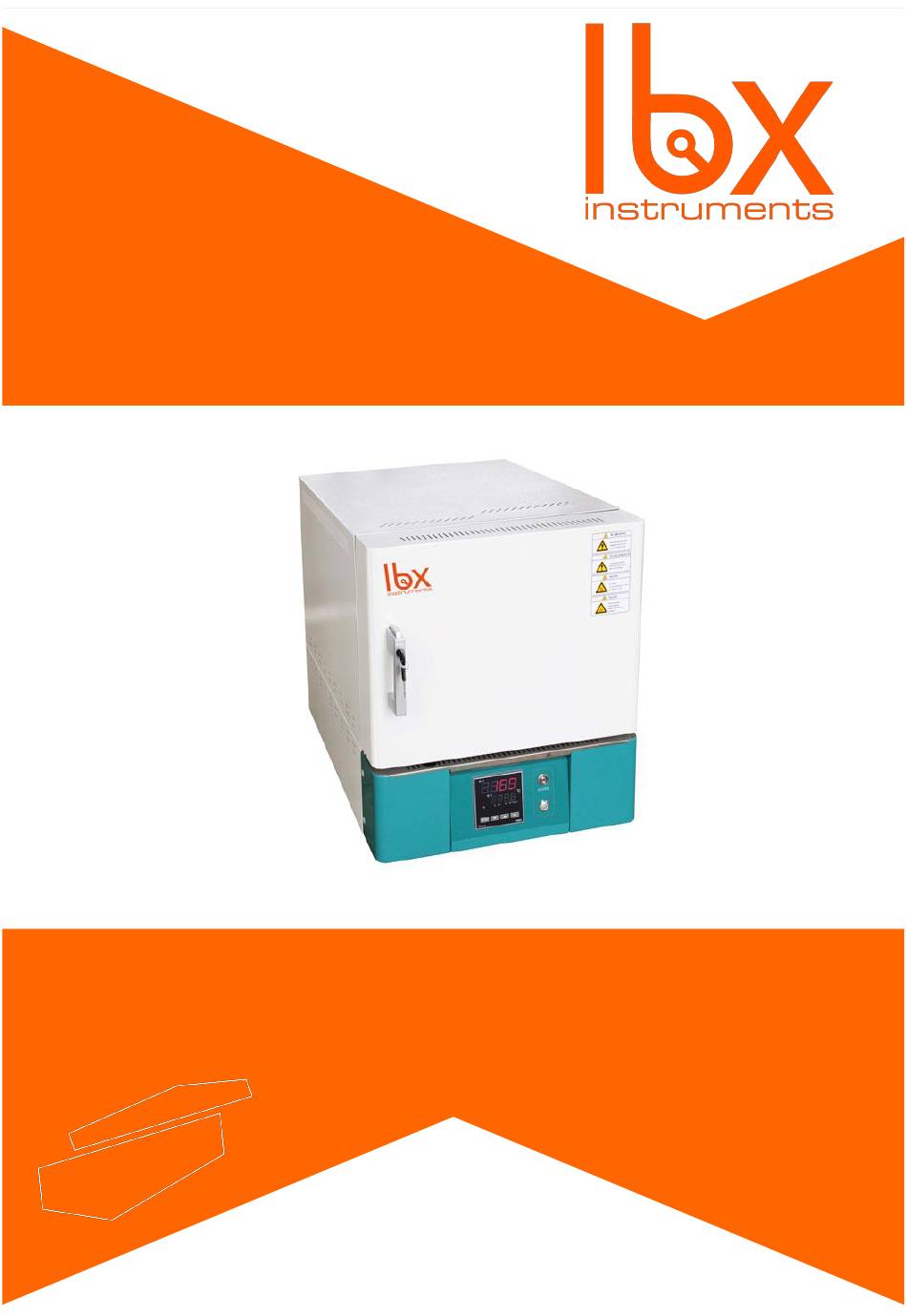

  • Page 1 LBX MF12 Four à moufle Veuillez lire attentivement le manuel d'utilisation avant d'utiliser l'équipement et suivez toutes les instructions d'utilisation et de sécurité qu'il contient ! mode d’emploi français...
  • Page 2 LBX MF12 Four à moufle Préface Tout utilisateur de l’appareil LBX Instruments doit lire attentivement ce mode d’emploi, suivre les instructions et procédures et respecter toutes les règles de sécurité. Service clients En cas de problème ou pour toute information technique, vous pouvez contacter votre fournisseur ou Labbox, àtravers la page Web :...
  • Page 3 Principaux paramètres techniques Modèle MUFU-020-001 MUFU-072-001 MUFU-120-001 Chauffage par fil d’alliage sur trois côtés : gauche, droite et Mode de chauffage supérieur. Plage de température 100-1200℃ Résolution de Fonction température 1℃ Fluctuation de température ±1℃ Temps de montée en température maximale ≤30min Matériau de la chambre Fibre céramique...
  • Page 4 Caractéristiques 1. Chambre intérieure en céramique à double isolation avec performance stable. 2. Isolation efficace et chauffage sur trois côtés par un fil chauffant en alliage spécial pour assurer une uniformité optimale de la température. 3. Contrôleur et capteur de haute précision. 4.
  • Page 5 Lorsque le four est en fonctionnement, pour éviter les brûlures, ne touchez pas la surface de travail ni la fenêtre d'observation. Ne ouvrez pas la porte lorsque la température dépasse 500℃. Réglez la température 50℃ en dessous de la température maximale pour les expériences longues.
  • Page 6 Auto-ajustage Lorsque la méthode d'auto-ajustage est sélectionnée, les paramètres PID peuvent être obtenus en exécutant l'accord automatique. Dans l'état d'affichage de base, appuyez sur pendant 2 secondes, le paramètre “At” apparaîtra. Appuyez sur pour changer la valeur de “At” de “oFF” à “on”, puis appuyez sur pour activer le processus d'auto-ajustage.
  • Page 7 Tableau des paramètres du champ (appuyez sur et maintenez pendant 2 secondes pour accéder) Valeur d’usine Code Description Alarme limite L'alarme s'allume lorsque PV (Valeur du Processus) > HIA ; HIAL 3000 haut l'alarme s'éteint lorsque PV < HIA - AHY Alarme limite L'alarme s'allume lorsque PV (Valeur du Processus) <...
  • Page 8 Une petite valeur peut améliorer la précision du contrôle. Pour la sortie SSR, généralement de 0,5 à 3,0 secondes. Pour la sortie Relais, généralement de 15 à 40 secondes, car une petite valeur entraînera un allumage et un extinction fréquents Période de de l'interrupteur mécanique, ce qui réduira sa durée de vie.
  • Page 9 Limite supérieur Valeur maximale autorisée pour SV. Lorsque SPH = 400, la plage 1200 de SV de SV sera de 0 ~ 400 ℃. Si SPr est défini comme valide, lorsque le contrôleur fonctionne, Limite de vitesse d'augmentation le voyant RUN s'allumera en cas de vitesse incorrecte ou de température anormale.
  • Page 10 Analyse des pannes Problème Cause Traitement 1. Pas d'alimentation 1. Vérifiez l'alimentation ou changez la prise. Ne s'allume pas 2. Interrupteur cassé 2. Remplacez l'interrupteur. 3. Câble coupé ou fusible grillé 3. Vérifiez le câble ou remplacez le fusible. SV affiche Capteur cassé...
