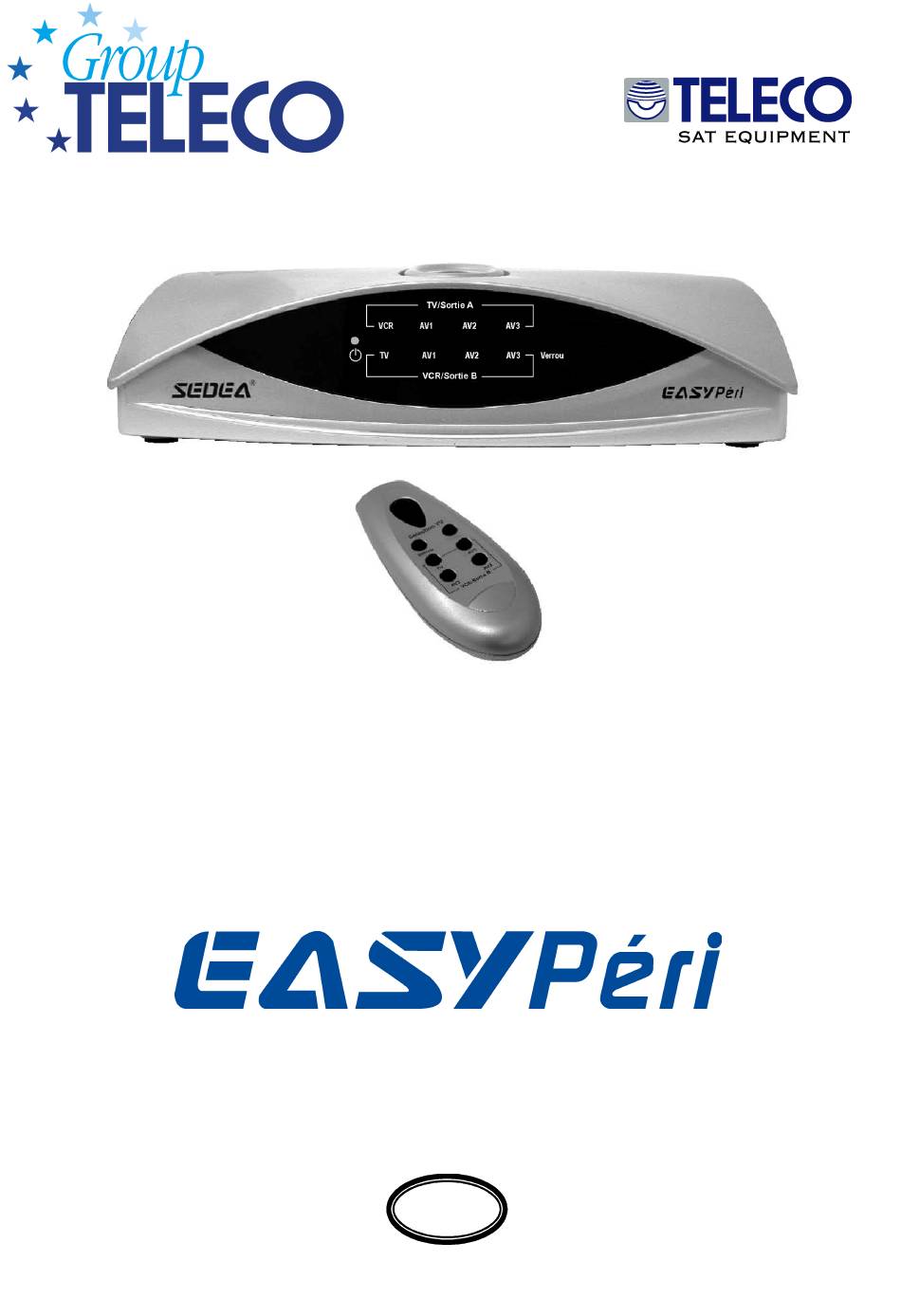

- Page 1 Boîtier Multi-péritels 4 entrées-2 sorties-Avec télécommande Manuel d’utilisation...
-
Page 2: Table Des Matières
Table des matières Recommandations de sécurité .................... 3 Présentation ......................... 4 Schéma de branchement (exemple 1: avec vidéo projecteur + chaîne Hi-Fi) ...... 6 Schéma de branchement (exemple 2: avec transmetteur d’image) ........7 Utilisation ..........................8 Caractéristiques techniques ....................10 Easy Péri... -
Page 3: Recommandations De Sécurité
Recommandations de sécurité Recommandations de sécurité Pour votre sécurité, prière de lire et d’appliquer toutes les règles de sécurité avant d’utiliser votre récepteur satellite. INSTALLATION Avertissement: Suivre attentivement toutes les indications données sur l’appareil et dans cette notice. Eau et humidité: Ne pas utiliser, ni installer cet appareil près de l’eau pour éviter tout choc électrique, dommage corporel ou endommager le Boîtier péritel. -
Page 4: Présentation
Présentation Le boîtier péritel EASY Péri permet de raccorder 4 appareils vidéo vers un téléviseur. Cet appareil possède deux modes de fonctionnement : automatique et manuel. Le principe est simple : l’appareil est en mode automatique dès l’allumage : la première source allumée est envoyée sur le téléviseur et sur le magnétoscope. - Page 5 Sortie RCA Péritel Entrée Péritel Entrée Audio/Vidéo n° 3 Vidéo A Audio/Vidéo n° 1 Cordon secteur 230V AC 50 Hz Sortie RCA Audio Gauche Sortie JACK Audio stéréo Sortie RCA Péritel Entrée/Sortie Péritel Entrée/Sortie Péritel Entrée Audio Droite A (TV) B (TV) Audio/Vidéo n°...
-
Page 6: Schéma De Branchement (Exemple 1: Avec Vidéo Projecteur + Chaîne Hi-Fi)
Schéma de branchement (exemple 1: avec vidéo projecteur + chaîne Hi-Fi) TELEVISION Vidéo projecteur Consolle de jeux vidéo Récepteur satellite ou TNT Chaîne Hi-Fi Lecteur DVD Le décodeur CANAL+ (syster Magnétoscope (VCR) analogique) doit impérativement être relié à la péritel VCR/Sortie B au travers du magnétoscope. -
Page 7: Schéma De Branchement (Exemple 2: Avec Transmetteur D'image)
Schéma de branchement (exemple 2: avec trans- metteur d’image) Consolle de TRANSMETTEUR 2,4 GHz jeux vidéo TELEVISON Récepteur satellite ou TNT Lecteur DVD Magnétoscope (VCR) TELEVISON Decodeur (CANAL+) RECEPTEUR Dans ce cas la même image est envoyée sur TV1 et TV2. -
Page 8: Utilisation
Utilisation Allumage: Dès le branchement au secteur, l’EASY Péri est en veille: Appuyer sur la touche TV/ du boîtier ou sur la touche de la télécommande pour mettre l’appareil en marche. Aucune source n’étant allumée, l’appareil se met automatiquement sur VCR pour la sélection TV et sur TV pour la sélection à... - Page 9 2) Mode Manuel • Pour sélectionner manuellement la source à en- voyer vers le téléviseur, appuyer sur la touche TV/ de l’EASY Péri ou sur la touche Sélection TV de la télécommande autant de fois que cela est néces- saire. •...
-
Page 10: Caractéristiques Techniques
Caractéristiques techniques Connectique: 3 entrées péritels 2 entrées/sorties péritels 1 sortie vidéo RCA 2 sorties audio RCA (D/G) 1 sortie audio Jack Caractériques entrées / sorties: Vidéo: (Péritels / RCA) Niveau d’entrée: 1 Vp-p , 75 Ohms Niveau de sortie: 2 Vp-p , 75 Ohms (+ 6 dB) Audio: (Péritels / RCA / Jack) Niveau d’entrée: 1 Vp-p Impédance d’entrée: 10 Kohms... - Page 11 NOTES: ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................... Easy Péri...
