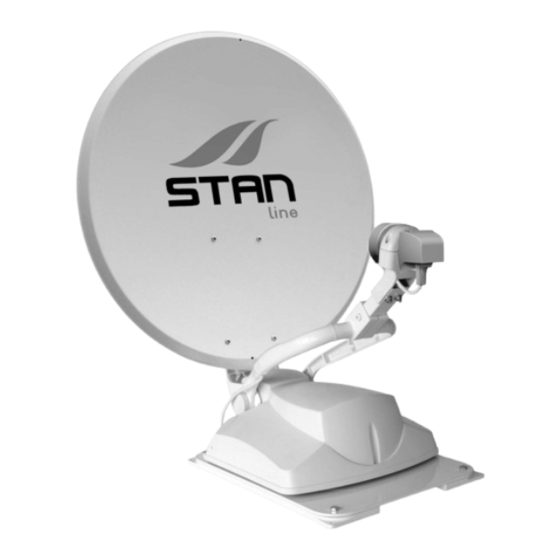

NOTICE D'INSTALLATION
et livret d'exploitation
F
Table des Matières
loading

Manuels Connexes pour Teleco STANLine

Sommaire des Matières pour Teleco STANLine

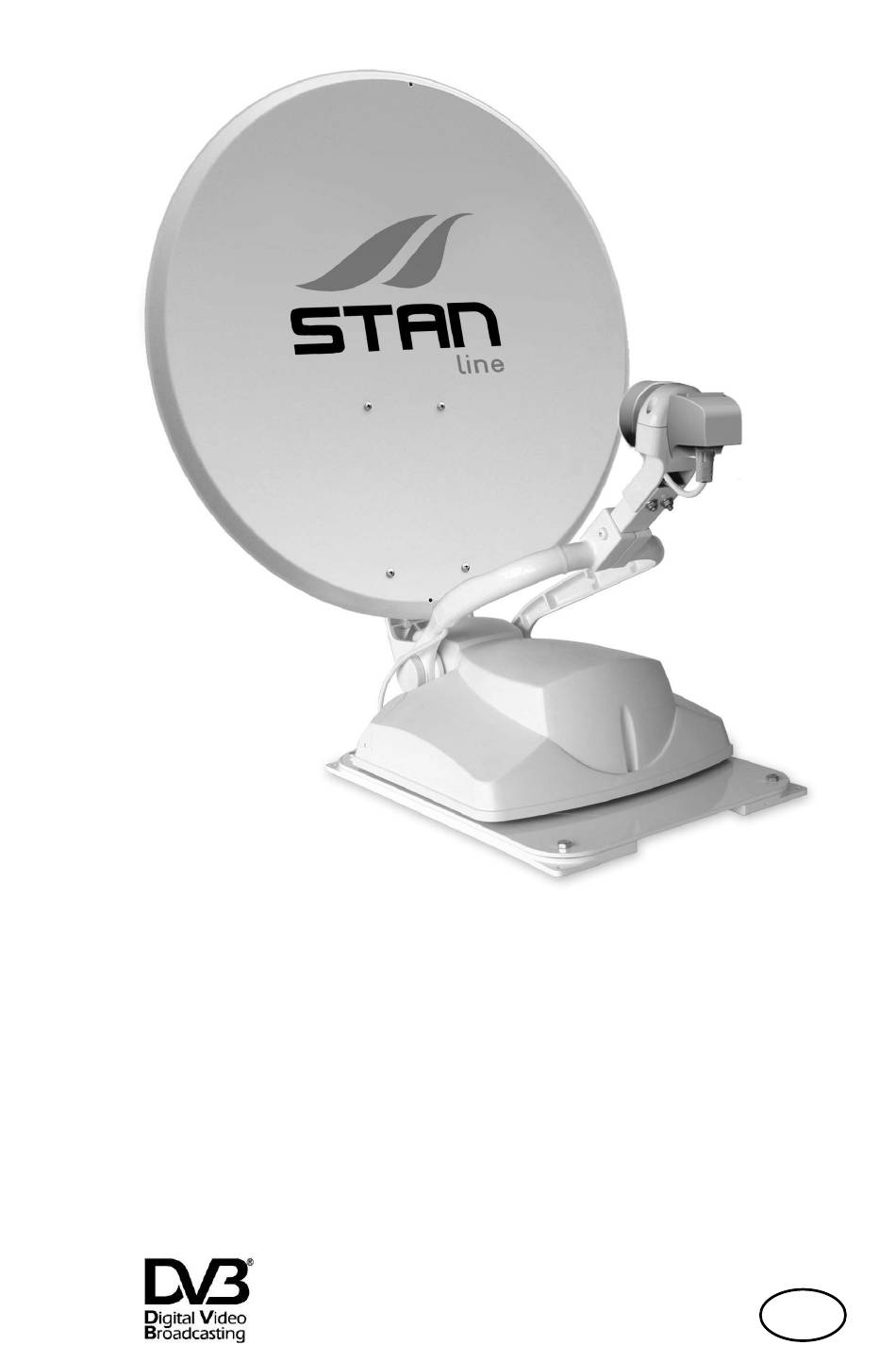

  • Page 1 NOTICE D’INSTALLATION et livret d’exploitation...

  • Page 2: Garantie Teleco

    Teleco garantit ses antennes satellites et terrestres contre tout vice et défaut de matériel et/ou de construction. La garantie est limitée par TELECO au remplacement sans frais ou à la réparation de toutes les parties qui sont évaluées comme étant défectueuses selon le jugement de TELECO.

  • Page 3: Table Des Matières

    TABLE DES MATIÈRES Page Informations ......................1 Liste des accessoires....................3 Installation de la parabole sur l’unité motrice ............4 Installation de l’Unité extérieure ................5 Installation de l’Unité de Commande ..............8 Connexions ......................9 Rotation du LNB ....................10 Quelques conseils pour mieux utilise..............12 Fonctionnement de Stan line.................13 Problèmes et Remèdes..................15 Caractéristiques techniques..................15 Planches Pièces Détachées .................16...

  • Page 4: Liste Des Accessoires

    Liste des accessoires Stan line est livré emballé dans un carton expressément réalisé pour le protéger contre les chocs et les compressions. Les accessoires suivants sont livrés dans l’emballage: Unité extérieure motorisée Disque parabolique 65 - 85 cm LNB Universel Unité...
  • Page 5 Avertissement Pour des raisons de transport, Stan line est emballé en deux cartons séparés: a) Le 1 colis contient le groupe moteur avec tous les câbles ainsi que l’Unité de commande. b) Le 2 colis contient uniquement la parabole. • À l’ouverture du colis, il faut impérativement vérifier si la parabole a été endommagée au cours du transport, en veillant tout particulièrement aux points suivants: •...
  • Page 6 Instructions de montage 1) Sur le toit du véhicule, choisissez une zone libre et suffisamment large pour permettre la rotation de l’antenne (Fig. 2) Sense de marche Stan line 65 - 110 cm 2) Nettoyez bien la partie inférieure de deux plaques de base et appliquez une couche d’adhésif sur toute la surface.
  • Page 7 4) Fixez la PLAQUE DE BASE sur le toit (côté étroit dans le sens Sense de marche de marche du véhicule), 5) Tout autour de la PLAQUE DE BASE appliquez une couche de silicone pour la rendre complètement étanche ATTENTION: En cas de réparation de l'Unité...
  • Page 8 Connexion avec rallonge ATTENTION : Normalement les câbles Gris et Noir sortant de l’Unité Extérieure sont suffisamment longs pour effectuer la connexion à l’Unité de Commandeen cas contraire, utilisez les câbles de rallonge et opérez comme suit : 1) Connectez les deux câbles venant du centre de l'UNITÉ EXTÉRIEURE aux deux rallonges livrées avec l'ensemble et rendez les connecteurs étanches à...

  • Page 9: Installation De L'unité Extérieure

    Installation de l’Unité de Commande 1) Positionnez l’Unité de Commande à un endroit facilement accessible et bien aéré. ATTENTION : N’installez pas l’Unité de Commande à un endroit où on risque de renverser des liquides, car ceux-ci pourraient causer des dommages irréparables. N’installez pas l’Unité...
  • Page 10 1) Connectez le câble gris (moteurs) au connecteur MOTOR UNIT et le câble coaxial blanc (antenne) au connecteur LNB de l’Unité de Commande. 2) Connectez le Récepteur ou l’appareil TV avec récepteur au connecteur SAT RECEIVER. N’importe quel récepteur satellite peut être connecté. 3) Connectez directement le câble NOIR de l’unité...

  • Page 11: Rotation Du Lnb

    ATTENTION : Par cette notice technique nous voulons attirer l'attention des Installateurs sur certains détails concernant l'installation de Stan line. Pendant la phase d'installation, nous vous prions de veiller aux points suivants : Le câble d’alimentation doit directement venir de la batterie et ne doit pas présenter de jonctions.

  • Page 12: Position Erronée

    Réglage de l’angle LNB 2) Desserrer les vis du cavalier qui bloque le LNB 3) Tourner le LNB en sens horaire (Ouest) ou en sens anti-horaire (Sud-Est) 4) Bloquer le LNB en resserrant les vis Informations importantes pour le pointage correct de l'antenne 1) Avant d'effectuer le pointage de l'antenne, vérifiez si la direction Sud (d'où...
  • Page 13 Quelques conseils pour une utilisation optimale Quand vous garez votre véhicule effectuez les contrôles suivants : 1) Aucun obstacle (ex. des arbres) ne doit se trouver trop près de votre antenne, car il risque d'en entraver les mouvements. Aucune paroi métallique ou en verre ne doit être trop proche (5 mètres env.) de l'antenne, car elle reflète les signaux du satellite et elle pourrait donc causer l'arrêt de l'antenne dans sa direction.

  • Page 14: Fonctionnement De Stan Line

    Fonctionnement de Stan line Stan line est un système de pointage des satellites complètement automatique qui est en mesure de pointer des satellites qui émettent aussi bien un signal DVB-S que DVB-S2. Toutes les opérations du système Stan line sont commandées à partir du Tableau de Commande.
  • Page 15 Affichage des messages (4) Touche de repliage de l’antenne (2) Touche de mise sous et hors tension (3) Recherche du satellite Pendant la phase de recherche, la LED verte correspondant au nom du satellite clignote rapidement, tandis que l’Afficheur (4) visualise l’indication ON suivie d’une barre animée indiquant le mouvement de rotation de l’antenne.

  • Page 16: Problèmes Et Remèdes

    Problèmes et Remèdes • Si votre Stan line n’a pas trouvé le satellite après une recherche complète, effectuez les contrôles suivants: a) La direction Sud est-elle bien dégagée de tout obstacle ? b) L’endroit où vous vous trouvez est-il compris dans la zone de réception du satellite sélectionné...
  • Page 17 TAV.1...
  • Page 18 Tav 1 Rep. Q.té Description (13/10/2016) 10487 N.1 Antenne parabole D=63,5x59 cm 15116 N.1 Etiquette TeleSat 08595 N.4 Vis M5X14 03685 N.4 Écrou autobloquant M5 15616 N.4 Rondelle plate D 5 12544 N.1 65 Bras parabole aluminium 12571 N.1 Capot en plastique 12316 N.1 Base pour moteurs 11008 N.1...
  • Page 19 TAV.2...
  • Page 20 Tav 2 Rep. Q.té Description 11161 N.2 Moteur électrique 12570 N.1 Reducteur vertical 12319 N.2 Insert pour bras en zamak 12322 N.1 Pivot rotant 13200 N.1 GRAIN M5X16 07503 N.2 Vis M5x60 03685 N.2 Écrou autobloquant M5 12671 N.2 Microcontact etanche 12581 N.4 Vis M2x10 09241 N.2...
  • Page 21 Rep. Cod Q.té Description Rep. Cod Q.té Description 15056 N.1 Capot boite/comm. 16556 N.1 Carte T0215 15054 N.1 Fond boite/comm. 01458 N.4 Support 09835 N.4 Pied noir en caoutchouc 11742 N.1 Câble PATCH UTP 15112 N.1 Tableau de contrôle 09318 N.1 Câble d’alimentation 02203 N.1 Fusible 4A...
  • Page 22 Rep. Cod Q.té Description 05950 N.1 Câble coaxial 3 m avec connecteur F/F 03598 N.1 Gaine thermoretractible 03597 N.1 Gaine thermoretractible 13018 N.1 Câble 3M 2+8pin F / 2+8pin M pôles 17159 N.1 Capot cable abs 16984 N.1 PG32 complet 07126 N.1 Bouchon en caoutchouc guide-câble pour 2 câbles...

  • Page 23: Attestation De Conformite

    ATTESTATION DE CONFORMITE Atteste sous sa responsabilité exclusive que les produits suivants Stan line qui concernent cette attestation, sont conforme aux normes suivantes : EN 60065: 2002 EN 55013: 2001 + A1: 2003 EN 61000 – 3 - 2: 2000 + A2: 2005 EN 61000 –...
  • Page 24 01 / 08 / 2017...
