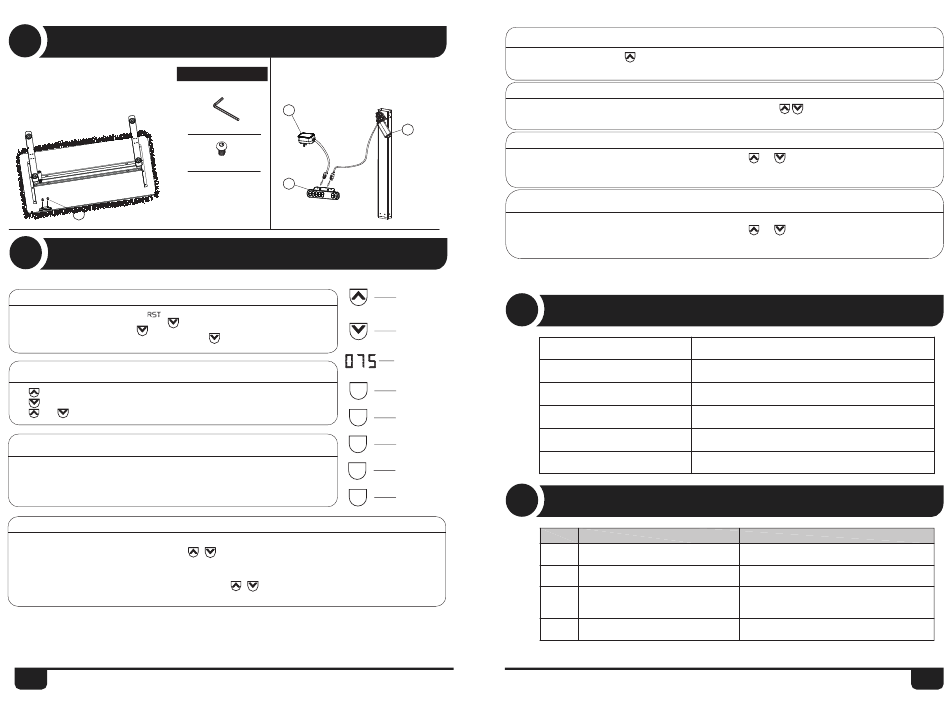

Montageanleitung
Schritt 9:
Zubehör und Werkzeuge:
Verwenden Sie 2 M4×14 Schrauben, um den Controller am Schreibtisch zu befestigen.
(Um den Schreibtisch nicht zu zerkratzen, legen Sie weiche Gegenstände wie
einen Teppich auf den Boden, bevor Sie ihn installieren,
und montieren Sie den Schreibtisch mit der Rückseite nach oben.)
R-2,5 mm Inbusschlüssel
O-M4×14 Schrauben x2
O
Bedienungsanleitung
*Initialisierungsverfahren
Im Falle von Systemanomalien oder wenn der Controller "
" anzeigt, ist es notwendig, den Hubtisch zu initialisieren.
Der Initialisierungsprozess beinhaltet das Drücken und Halten der
-Taste, bis der Motor stoppt,
und dann das Loslassen der Taste. Anschließend die
-Taste 5 Sekunden lang drücken,
um in den automatischen Initialisierungsmodus zu gelangen. Während dieser Zeit die
das Loslassen stoppt den Initialisierungsprozess. Nach erfolgreicher Initialisierung gibt der Summer einen Ton von sich, um dies anzuzeigen.
*Betrieb der Auf- und Ab-Tasten
Die
-Taste gedrückt halten, um den Tisch an die höchste Position zu heben.
Die
-Taste gedrückt halten, um den Tisch an die niedrigste Position zu senken.
Die
- oder
-Taste kurz drücken, um den Tisch für kleinere Anpassungen geringfügig zu bewegen.
*Positionsspeicherung und Speicherbetrieb
Der Controller kann bis zu 4 verschiedene Höheneinstellungen speichern.
Gespeicherte Positionen bleiben auch nach einem Stromausfall wirksam. Um eine Position zu speichern,
bei der gewünschten Höhe die "M"-Taste drücken. Die digitale Anzeige zeigt "S-" mit blinkendem "-" an.
Die "1-4"-Tasten drücken, um die aktuelle Position der entsprechenden Nummer zuzuweisen.
*Höhenbegrenzungseinstellung
Das System unterstützt die Festlegung von Höhenbegrenzungen für den Tisch.
Um die aktuelle Höhe als Begrenzung für den Tisch festzulegen, gleichzeitig
Begrenzungsposition. Im oberen Bereich des Höhenbereichs begrenzt es die obere Position, und im unteren Bereich begrenzt es die niedrigste Position.
Um die Höhenbegrenzung aufzuheben:
Methode 1: Das System initialisieren; die Höhenbegrenzung wird aufgehoben.
Methode 2: Den Tisch auf die begrenzte Höhe (oben oder unten) bringen und dann gleichzeitig
11
Schritt 10:
Führen Sie das Kabel des Hubbeins und das
Stromkabel zusammen in den Controller ein.
K
H
-Taste nicht loslassen;
M
1
2
3
4
+
5 Sekunden lang gedrückt halten. Ein Piepton signalisiert eine erfolgreiche Speicherung der
+
5 Sekunden lang gedrückt halten. Ein Piepton zeigt die erfolgreiche Aufhebung an.
*Sperren und Entsperren
Um das System zu sperren, gleichzeitig "M" +
bis die digitale Anzeige "Loc." zeigt. Um zu entsperren, den Vorgang wiederholen, bis die Anzeige zu normalen numerischen Werten zurückkehrt.
*Werkseinstellungen zurücksetzen
Beim Wechseln der Tischbeine oder wenn Parameter auf die Werkseinstellungen zurückgesetzt werden müssen,
um einen langen Piepton zu hören, was eine Rückkehr zu den Werkseinstellungen und eine erzwungene Initialisierung bedeutet.
J
*Timer-Betrieb
Drücken Sie "1" + "3", um den Timer einzustellen. Zuerst zeigt der Controller 0,0h an. Verwenden Sie
um den Timer in Schritten von 0,5 Stunden anzupassen. Nach dem Einstellen verlässt der Controller automatisch nach 2 Sekunden, und ein blinkender Dezimalpunkt zeigt einen
aktiven Timer an. Wenn die eingestellte Zeit erreicht ist, gibt der Summer fünfmal einen Ton von sich, und der Controller wird automatisch aktiviert.
*Interne Parameter und Einstellung der Installationsentfernung
Halten Sie die "M"-Taste 15 Sekunden lang gedrückt, um das Einstellungsmenü zu öffnen, das "S-x" mit blinkendem "x" anzeigt. Drücken Sie "M",
um zu den Parameter-Einstellungen der entsprechenden Gruppe zu gelangen, und verwenden Sie
In "S-1" steht 0 für die metrische Anzeige, und 1 für die imperialische Anzeige. Nach dem Einstellen drücken Sie "M", um zum Betriebsmenü zurückzukehren.
Hoch-Taste
Technische Spezifikationen
Runter-Taste
Eingangsspannung
Digitales Anzeigefeld
Ausgangsspannung
Einstellungen-Taste
Speicher-Taste
Betriebsgeschwindigkeit
Speicher-Taste
Speicher-Taste
Codeverarbeitung
Speicher-Taste
Code
E05
E07
HOT
E18
5 Sekunden lang gedrückt halten,
oder
oder
Hubkapazität
Höhenbereich
Betriebszyklus
2 Minuten in Betrieb, 18 Minuten Ruhezeit
Interpretation
Anhalten und Anzeige bei Hindernissen.
Schutz wird aktiviert,
wenn die Hauptspannung unter 20V liegt.
Die Betriebstemperatur ist zu hoch oder das System
läuft seit mehr als 2 Minuten innerhalb von 18 Minuten.
Motor 1 hat eine übermäßige Last, ist überlastet.
gleichzeitig 10 Sekunden lang gedrückt halten,
,
, um zwischen Parametergruppen zu wechseln.
AC 100~240V
29 VDC
60 KG
72 cm - 120 cm
20 mm/s
Betrieb
Taste loslassen und neu starten.
Wiedereinschalten.
Warten Sie, bis die Betriebstemperatur abnimmt,
oder lassen Sie das System 18 Minuten ruhen,
bevor Sie es neu starten.
Last reduzieren.
12
