Guía de Ensamblaje

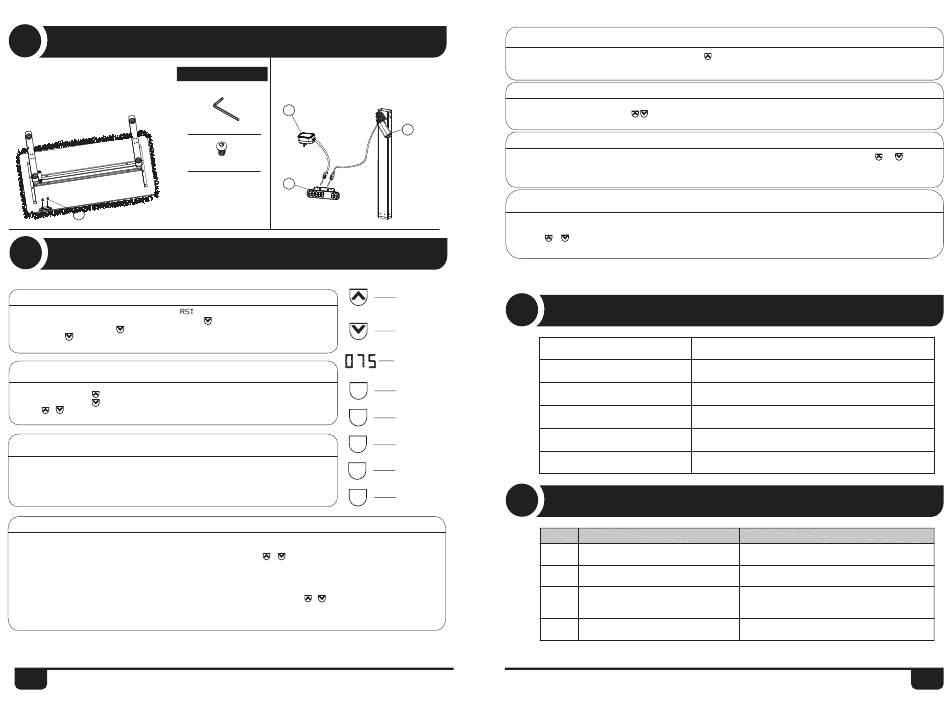

Paso 9:
Accesorios y Herramientas:
Utilice 2 tornillos M4×14 para asegurar el controlador al escritorio.
(Para evitar rayar el escritorio, coloque objetos suaves como una alfombra
en el suelo antes de la instalación y ensamble el escritorio con el lado inverso hacia arriba.)
Llave hexagonal R-2.5 mm
O
Guía de Operación
*Procedimiento de Inicialización
En caso de anomalías del sistema o cuando el controlador muestra "
El proceso de inicialización implica presionar y mantener presionado el botón
luego soltar el botón. Después, presiona
durante 5 segundos para entrar en el modo de inicialización automática.
No sueltes la tecla
durante este tiempo; hacerlo detendrá el proceso de inicialización. Una vez inicializado,
el zumbador emitirá un sonido para indicar una inicialización exitosa.
*Operaciones con los Botones de Subida y Bajada
Mantén presionado el botón
para elevar el escritorio hasta alcanzar la altura máxima.
Mantén presionado el botón
para bajar el escritorio hasta alcanzar la altura mínima.
Presiona
o
brevemente para hacer que el escritorio se mueva a una pequeña distancia para ajustes incrementales.
*Almacenamiento de Posiciones y Operación de Memoria
El controlador puede almacenar hasta 4 configuraciones de altura diferentes.
Las posiciones de memoria siguen siendo efectivas incluso después de un corte de energía. Para almacenar una posición,
cuando estés en el punto deseado, presiona el botón "M". La pantalla digital mostrará "S-" con el "-" parpadeando.
Presiona los botones "1-4" para guardar la posición actual en el número correspondiente.
*Configuración de Límites de Altura
El sistema admite la configuración de límites de altura para el escritorio.
Para establecer la altura actual como límite del escritorio, presiona y mantén presionado
indicando un almacenamiento exitoso de la posición límite. Cuando el escritorio esté en la mitad superior de su rango, limitará la posición superior,
y en la mitad inferior, limitará la posición más baja.
Para cancelar el límite de altura:
Método 1: Inicializa el sistema; el límite de altura se cancelará.
Método 2: Lleva el escritorio a la altura límite (superior o inferior), luego presiona y mantén presionado
Un pitido indicará una cancelación exitosa.
29
Passo 10:
Inserte el cable de la pata elevadora y el cable de
alimentación en el controlador al mismo tiempo.
K
Tornillos O-M4×14 x2
H
", es necesario inicializar el escritorio elevador.
hasta que el motor se detenga,
M
1
2
3
4
+
durante 5 segundos. Se escuchará un pitido,
+
durante 5 segundos.
*Bloqueo y Desbloqueo
Para bloquear el sistema, presiona y mantén presionados "M" +
Para desbloquear, repite el proceso hasta que la pantalla regrese a los valores numéricos normales.
*Restablecimiento de Fábrica
Cuando se cambian las patas del escritorio o cuando es necesario restaurar los parámetros a los valores de fábrica,
presiona y mantén presionado durante
indicando un retorno a los ajustes de fábrica y una inicialización forzada.
J
*Operación del Temporizador
Presiona "1" + "3" para configurar el temporizador. Inicialmente, el controlador muestra 0.0h. Ajusta el temporizador usando
con incrementos de 0.5 horas. Después de configurar, el controlador saldrá automáticamente después de 2 segundos, y un punto decimal
parpadeante indicará un temporizador activo. Cuando se alcance el tiempo establecido, el zumbador sonará cinco veces,
y el controlador se activará automáticamente.
*Parámetros Internos y Configuración de Distancia de Instalación
Mantén presionado el botón "M" durante 15 segundos para entrar en la interfaz de configuración, mostrando "S-x" con "x" parpadeando.
Presiona "M" para ingresar a la configuración de parámetros para el grupo correspondiente,
y utiliza
o
para cambiar entre grupos de parámetros. En "S-1", 0 representa la visualización métrica,
y 1 representa la visualización imperial. Después de configurar los parámetros, presiona "M" para regresar a la interfaz de operación.
Botón de subir
Especificaciones Técnicas
Botón de bajar
Voltaje de Entrada
Pantalla de
visualización digital
Botón de
Capacidad de Elevación
configuración
Botón de memoria
Velocidad de Operación
Botón de memoria
Botón de memoria
Código de Manejo
Botón de memoria
Código
E05
E07
HOT
E18
durante 5 segundos hasta que la pantalla digital muestre "Loc.".
10 segundos para escuchar un pitido largo,
Voltaje de Salida
Rango de Altura
Ciclo de Trabajo
Funcionamiento 2 min, Descanso 18 min
Interpretazione
Detener y mostrar cuando se encuentren obstáculos.
La protección se activa cuando la alimentación
principal está por debajo de 20V.
La temperatura de alimentación es demasiado alta o el
sistema ha estado funcionando durante más
de 2 minutos en un período de 18 minutos.
El Motor 1 está experimentando una carga excesiva,
está sobrecargado.
o
,
CA 100~240V
29 VCC
60 KG
72 cm - 120 cm
20 mm/s
Operación
Suelte el botón y reinicie.
Vuelva a encender.
Espere a que la temperatura de alimentación
disminuya o deje que el sistema descanse
durante 18 minutos antes de reiniciar.
Reduzca la carga.
30
