Guide d'assemblage

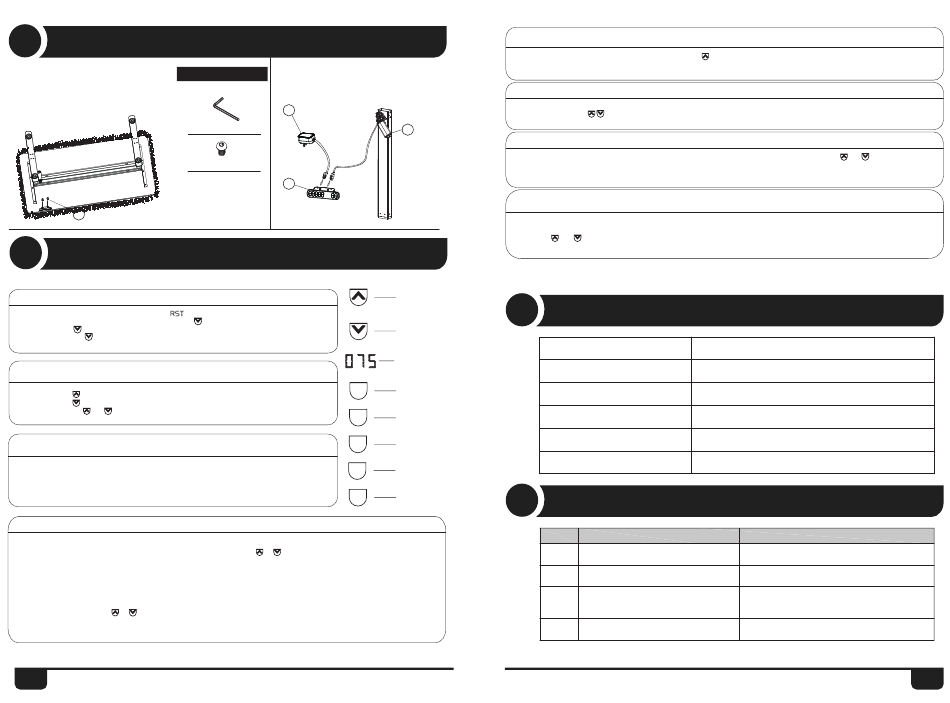

Étape 9 :
Accessoires et outils :
Utilisez 2 vis M4×14 pour fixer le contrôleur au bureau.
(Pour éviter de rayer le bureau, placez des objets doux tels qu'un tapis sur le
sol avant l'installation et assemblez le bureau avec le côté inverse vers le haut.)
Clé hexagonale R-2.5mm
O
Guide d'utilisation
*Procédure d'initialisation
En cas d'anomalies système ou lorsque le contrôleur affiche "
", il est nécessaire d'initialiser le bureau ajustable en hauteur.
Le processus d'initialisation consiste à appuyer et maintenir le bouton
Ensuite, appuyez sur
pendant 5 secondes pour entrer en mode d'initialisation automatique.
Ne relâchez pas la touche
pendant ce temps ; la libération arrêterait le processus d'initialisation.
Une fois initialisé, le buzzer émettra un son pour indiquer une initialisation réussie.
*Opérations des boutons Haut et Bas
Maintenez le bouton
enfoncé pour lever le bureau jusqu'à ce qu'il atteigne le point le plus haut.
Maintenez le bouton
enfoncé pour abaisser le bureau jusqu'au point le plus bas.
Appuyez brièvement sur
ou
pour déplacer le bureau sur une petite distance en ajustements incrémentiels.
*Enregistrement de la Position et Opération de la Mémoire
Le contrôleur peut enregistrer jusqu'à 4 réglages de hauteur différents. Les positions en mémoire restent efficaces même
après une panne de courant. Pour enregistrer une position, lorsque vous êtes au point souhaité,
appuyez sur le bouton "M". L'affichage numérique affichera "S-" avec le "-" clignotant.
Appuyez sur les boutons "1-4" pour sauvegarder la position actuelle dans le numéro correspondant.
*Réglage des Limites de Hauteur
Le système prend en charge le réglage des limites de hauteur pour le bureau.
Pour définir la hauteur actuelle comme limite du bureau, appuyez simultanément sur
Un bip sonore indiquera le succès de l'enregistrement de la position de limite. Lorsque le bureau est dans la moitié supérieure de sa plage,
il limite la position supérieure, et dans la moitié inférieure, il limite la position la plus basse.
Pour annuler la limite de hauteur :
Méthode 1 : Initialiser le système ; la limite de hauteur est annulée.
Méthode 2 : Amenez le bureau à la hauteur limite (supérieure ou inférieure),
puis appuyez simultanément sur
+
et maintenez pendant 5 secondes. Un bip sonore indiquera l'annulation réussie.
17
Étape 10 :
Insérez ensemble le câble de la jambe de levage et le
câble d'alimentation dans le contrôleur.
K
Vis O-M4×14 x2
H
jusqu'à l'arrêt du moteur, puis relâcher le bouton.
M
1
2
3
4
+
et maintenez pendant 5 secondes.
*Verrouiller et Déverrouiller
Pour verrouiller le système, appuyez simultanément sur "M" +
Pour déverrouiller, répétez le processus jusqu'à ce que l'affichage revienne à des valeurs numériques normales.
*Réinitialisation d'Usine
Lors du changement des pieds du bureau ou lorsque les paramètres doivent être restaurés aux réglages d'usine,
appuyez simultanément
indiquant un retour aux réglages d'usine et une initialisation forcée.
J
*Opération de Minuterie
Appuyez sur "1" + "3" pour régler la minuterie. Initialement, le contrôleur affiche 0.0h. Ajustez la minuterie avec
par incréments de 0.5 heures. Après le réglage, le contrôleur sortira automatiquement après 2 secondes,
et un point décimal clignotant indique une minuterie active. Lorsque le temps défini est atteint, le buzzer retentira cinq fois,
et le contrôleur se réveillera automatiquement.
*Paramètres Internes et Réglage de la Distance d'Installation
Maintenez le bouton "M" pendant 15 secondes pour entrer dans l'interface des réglages, affichant "S-x" avec "x" clignotant.
Appuyez sur "M" pour entrer dans les réglages des paramètres du groupe correspondant,
et utilisez
ou
et 1 représente l'affichage impérial. Après avoir réglé les paramètres, appuyez sur "M" pour revenir à l'interface d'utilisation.
Bouton Haut
Spécifications techniques
Bouton Bas
Écran d'affichage
numérique
Bouton de réglages
Capacité de levage
Bouton de mémoire
Vitesse de fonctionnement
Bouton de mémoire
Cycle de fonctionnement
Bouton de mémoire
Code de Traitement
Bouton de mémoire
Code
E05
E07
HOT
E18
pendant 5 secondes jusqu'à ce que l'affichage numérique montre "Loc.".
et maintenez pendant 10 secondes pour entendre un bip long,
pour basculer entre les groupes de paramètres. En "S-1," 0 représente l'affichage métrique,
Tension d'entrée
Tension de sortie
Plage de hauteur
Fonctionnement pendant 2 min, Repos pendant 18 min
Interprétation
Arrêt et affichage en cas d'obstacles.
La protection s'active lorsque la tension
principale est inférieure à 20V.
La température de puissance est trop élevée,
ou le système a fonctionné pendant plus
de 2 minutes dans les 18 dernières minutes.
Le moteur 1 est soumis à une
charge excessive, surchargé.
ou
,
CA 100~240V
29 VCC
60 KG
72 cm - 120 cm
20 mm/s
Opération
Relâchez le bouton et redémarrez.
Redémarrez.
Attendez que la température de puissance diminue,
ou laissez le système se reposer pendant
18 minutes avant de redémarrer.
Réduisez la charge.
18
