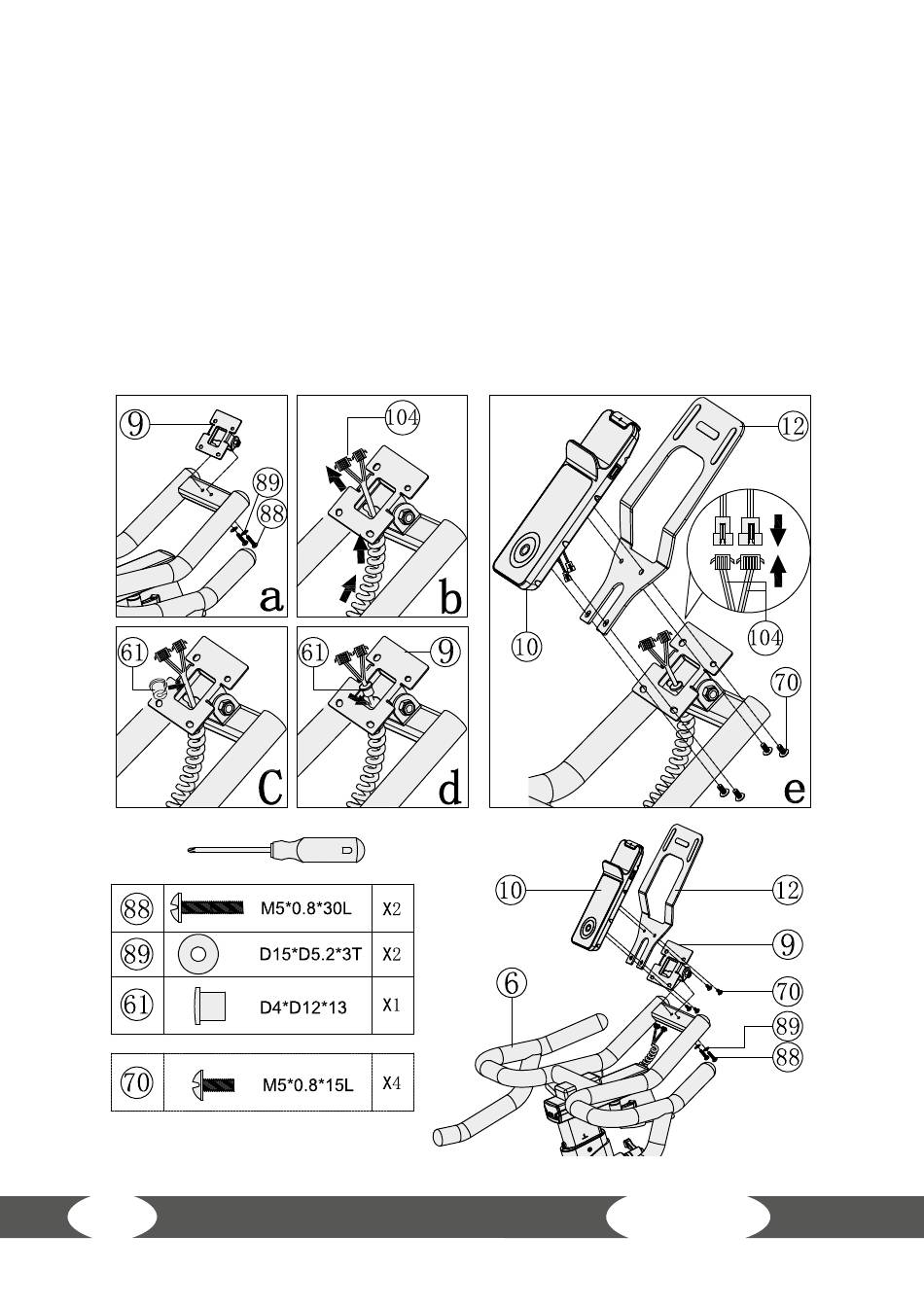

Étape 4 :
montage du montant de console et de la console
1.
Retirez les quatre vis prémontées (70) de la console (10).
2.
Fixez le montant de console (9) sur le guidon (6) avec deux vis (88) et deux rondelles entretoises
plates (89).
࣑ ATTENTION
Lors des étapes suivantes, veillez à ne pas coincer les câbles.
3.
Faites passer le câble de console supérieur (104) à travers l'ouverture du montant de console (9).
4.
Raccordez le connecteur (61) au câble supérieur de la console (104).
5.
Reliez le câble supérieur de la console (104) au câble de la console (10).
6.
Fixez le support de console (12) et la console (10) sur le montant de console (9) avec quatre vis
(70).
18
IC90P
