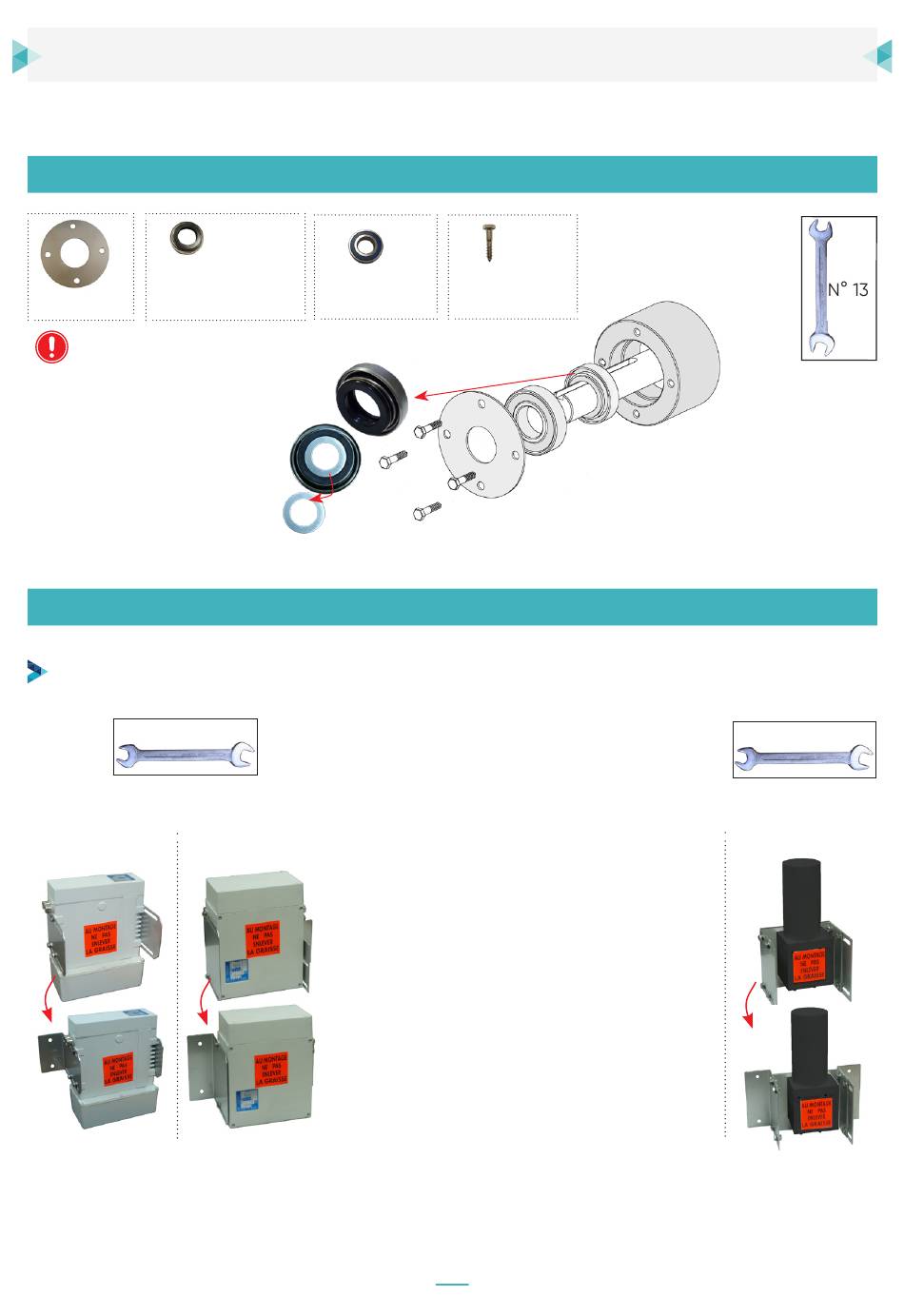

ÉTANCHÉITÉ CÔTÉ COFFRE MOTEUR
x1
Contreface à
ressort
Bride inox
•
Le ressort doit être
contre le roulement
•
Mettre de la graisse
sur l'axe inox pour
enfiler le roulement
•
Retirer la capsule de
protection pour faire
passer l'axe dans le
ressort
MISE EN PLACE DU MOTEUR
RETOURNER LES SUPPORTS MOTEUR
N° 13
MCA120
INSTALLATION
x1
Roulement
MCA250
x1
x4
Tire-fond
6 x 30
15
Ne pas utiliser de marteau
pour assembler la contreface
à ressort et le roulement,
ceux-ci prendront leur place
lors du serrage de la bride
N° 17
DL6010/7710
