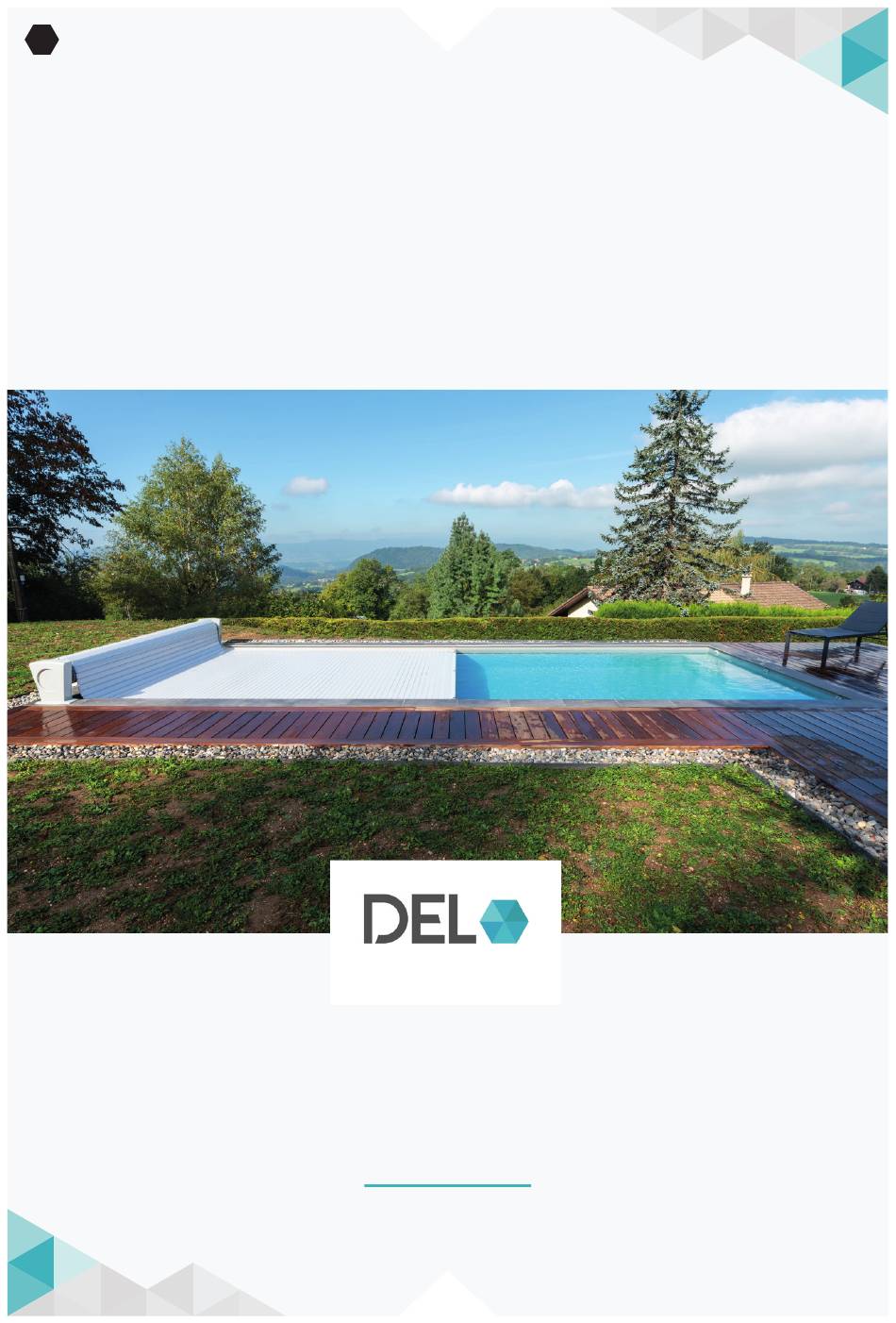

- Page 1 NOTICE D’INSTALL ATION INSTALLATION / ENTRETIEN / MAINTENANCE / CONSEILS DE SÉCURITÉ VOLET HORS-SOL MOON...
- Page 2 SOMMAIRE NOTICE À LIRE ATTENTIVEMENT ET À CONSERVER POUR UNE CONSULTATION ULTÉRIEURE Lisez ce manuel attentivement afin de comprendre l’intégralité des informations et de garantir une installation, une utilisation et un entretien en toute sécurité. Nous déclinons toute responsabilité en cas de dommages occasionnés par le non-respect des consignes figurant dans le présent manuel.
- Page 3 SOMMAIRE SOMMAIRE Commande wi-key ....................p. 19-21 Réglages ........................p. 22-25 Assemblage du quartier avant ..................p. 26 ENTRETIEN / MAINTENANCE ..................p. 27-29 Niveau d’eau du bassin ....................p. 27 Filtration et traitement de l'eau ................... p. 27 Entretien (à la charge du client) .................. p. 27 Batterie ...........................p.
- Page 4 3 minutes pour le verrouillage ou deverrouillage des kits d’accrochages. • Les couvertures DEL sur bassins à débordement ne peuvent être conformes que si le bassin est équipé d’un dispositif type Vitalia INFINITY d’abaissement automatique du niveau d’eau d’au moins 2cm lorsque la couverture est fermé...
- Page 5 INFORMATION L’ENROULEUR 48 cm 32 cm à l’axe 41 cm 21 cm • Le moteur (conforme aux normes électriques) est situé dans le mât et est accessible depuis l’interieur de la borne. • Le réglage des “fins de course mécanique” permettant l’arrêt du tablier dès lors qu’il est complètement déroulé...
- Page 6 DESCRIPTIF ÉLÉMENTS LIVRÉS Retirer le film de protection plastique du carter, à l’installation. M8 12x60 M8x80 M6x16 №4 COFFRET ÉLECTRIQUE ET GESTION DE COMMANDE Émetteur Wi-Key OPTIONS Stop sel Interrupteur automatique...
- Page 7 DESCRIPTIF OUTILS NÉCESSAIRES AU MONTAGE COLISAGE MONTAGE ex - pour un bassin 4 x 8 m 2 personnes 1 palette de 0,80 x 0,60 x 0,55 --- 40 Kg 1 colis de 4,30 x 0,20 m --- 25 Kg 4 colis de 5 x 0,25 x 0,20 m --- 150 Kg Poids total : 215 kg 3 heures...
- Page 8 INSTALLATION INFORMATION AVANT POSE VERSION ÉLECTRIQUE Penser à faire passer une gaine pour D + 6 cm le raccordement entre le coffret élec- trique et la borne moteur. Voir la règle de positionnement 1 page 9 D = (côte entre borne - largeur bassin) / 2 VERSION SOLAIRE Placer le capteur solaire du côté...
- Page 9 INSTALLATION ASSEMBLAGE / POSITIONNEMENT / FIXATION ASSEMBLAGE côté moteur POSITIONNEMENT 1 En fonction des angles du bassin et des kits d’accrochage côté enrouleur Angle vif Angle arrondi ou pans coupés Maxi = 60 cm Avec Pushlock ou Passesangle Mini = 15 cm Mini = 15 cm Maxi = 60 cm Avec...
- Page 10 INSTALLATION ASSEMBLAGE / POSITIONNEMENT / FIXATION POSITIONNEMENT 2 centre de la largeur FIXATION ET AJUSTEMENT côté moteur 5 mm 5 mm Avant de fixer vérifier que vous avez un jeu de fonctionnement de 5 mm de chaque côté. N° 13 Ø12...
- Page 11 INSTALLATION ASSEMBLAGE / POSITIONNEMENT / FIXATION MISE À NIVEAU Utiliser les cales si besoin Ajuster à l’aide des oblongs Fixer la bague de réglage. 3x16 côté moteur 5 mm 5 mm...
- Page 12 INSTALLATION ASSEMBLAGE DU MOTEUR № 10 Faire des petits mouvements de rotation avec le moteur afin de faciliter l’encastrement du moteur.
- Page 13 INSTALLATION ASSEMBLAGE DU CARTER ARRIÈRE №4 Retirer le film de protection plastique du carter, à l’installation.
- Page 14 INSTALLATION COFFRET ÉLECTRIQUE Le branchement électrique de l’appareil ne doit être effectué que par un professionnel qualifié, celui-ci est tenu de se conformer aux instructions du fabricant ainsi qu’aux normes et règlements en vigueur suivantes : - NF C15-100 : Installations électriques à basse tension - CEI 60364 : Installations électriques pour les bâtiments Se référer à...
- Page 15 INSTALLATION CÂBLAGE COFFRET ÉLECTRIQUE AQUA9 AVEC COMMANDE WI-KEY OPTION 4 3 2 1 - + C O F (U1000RO2V sous gaine) selon norme en vigueur 2 x 6 mm - jusqu’à 25 m de long. + 2 x 1 mm - OPTION Stop sel Câblage - voir la notice jointe avec le produit 230 V...
- Page 16 INSTALLATION CÂBLAGE VERSION SOLAIRE AVEC COMMANDE WI-KEY OPTION 3 2 1 - + C O F...
- Page 17 INSTALLATION CÂBLAGE COFFRET ÉLECTRIQUE AQUA9 AVEC COMMANDE BOITIER À CLÉ OPTION 4 3 2 1 (U1000RO2V sous gaine) selon norme en vigueur 2 x 6 mm - jusqu’à 25 m de long. + 2 x 1 mm - OPTION Stop sel Câblage - voir la notice jointe avec le produit 230 V...
- Page 18 INSTALLATION CÂBLAGE VERSION SOLAIRE AVEC COMMANDE BOITIER À CLÉ OPTION 4 3 2 1...
- Page 19 INSTALLATION COMMANDE WI-KEY Clignotement rouge/vert = émetteur verrouillé Voir procédure de déverrouillage de l’émetteur page 23. Émetteur Récepteur Fabricant Référence Récepteur Wi-Key Émetteur Wi-Key Catégorie 3 (NF EN 300220-1) 3 (NF EN 300220-1) 50 m en champ libre 50 m en champ libre Portée 25 m à...
- Page 20 INSTALLATION • Sa localisation doit permettre de vérifier qu’il n’y a personne qui pénètre dans le bassin pendant la manœuvre. • La « barette » de verrouillage doit être obligatoirement installée et vissée. • Avant de fixer le boitier de commande, vérifer que l’émetteur communique bien avec le récepteur.
- Page 21 INSTALLATION VEROUILLAGE DE WI-KEY Verrouillage Fermeture • Appuyer sur + de 3 secondes jusqu’à ce que le témoin clignote Témoin = système verrouillé DÉVEROUILLAGE DE WI-KEY • Appuyer sur et maintenir la pression. • Dans le même temps : appuyer successivement sur les 3 touches suivantes : Stop Ouverture...
- Page 22 INSTALLATION Toute personne intervenant sur les parties électriques doit être habilitée et doit porter des EPI (équipements de protection individuelle) : gants, lunettes, tapis, etc.. Attention, l'utilisation des boutons de commande du couverture présente dans le coffret (récepteur Wi-Key) ne doit se faire que par une personne ayant l'assurance qu'il n'y ait aucun risque et que personne ne pénètre dans le bassin pendant la manœuvre.
- Page 23 INSTALLATION PROGRAMMATION DU LIMITEUR DE COUPLE L’interrupteur automatique protège le système contre d’éventuels oublis de déverrouillage des kits d’accrochage, lors de l’ouverture du bassin. En cas de blocage du couverture, le moteur est stoppé automatiquement. Les différents cas de blocage : •...
- Page 24 INSTALLATION RÉGLAGE DE LA DURÉE DE CONTRÔLE L > 12 m L ≤ 12 m = longueur bassin escalier compris 30 secondes 60 secondes RÉGLAGE DE LA SENSIBILITÉ DE DÉCLENCHEMENT Sensibilité SWITCH PROG SWITCH REGLAGE maximun ≤ 3 m l ≤ 3,50 m l ≤...
- Page 25 INSTALLATION ACTIVATION DE L’INTERRUPTEUR AUTOMATIQUE Le fait de ne pas activer l’interrupteur automatique peut engendrer des détériorations importantes sur le moteur, le activé coffret électrique, les lames et ainsi remet en cause la prise sous garantie. TESTER A - Bloquer la couverture manuellement ou avec les kits d’accrochages, et ouvrir en gar- dant un controle visuel sur le bassin =>...
- Page 26 INSTALLATION ASSEMBLAGE DU QUARTIER AVANT №4...
- Page 27 ENTRETIEN / MAINTENANCE NIVEAU D’EAU DU BASSIN • Afin d’assurer une sécurité optimum et un bon fonctionnement de l’enrouleur, toujours vérifier que le niveau d’eau du bassin reste constant et conforme aux préconisations du fabricant. (pour plus de confort, utiliser un trop plein, et un régulateur de niveau d’eau).
- Page 28 ENTRETIEN / MAINTENANCE BATTERIES Au premier signe de faiblesse recharger les batteries. NE JAMAIS DÉCHARGER COMPLÉTEMENT LES BATTERIES. Raccorder les batteries au chargeur (attention à la polarité). Brancher le chargeur. Il s’allume automatiquement vers le voltage approprié et le processus de charge commence. La LED rouge signale la charge.
- Page 29 ENTRETIEN / MAINTENANCE DEBRAYAGE ENROULEUR En cas de panne moteur ou électrique vous pouvez rétirer le moteur afin fermer le bassin manuellement. Couper l’alimentation électrique Débrancher le moteur Enlever les fixations et retirer le moteur Dérouler à la main le tablier. Mettre les kits d’accrochages.
- Page 30 ENTRETIEN / MAINTENANCE HIVERNAGE • Positionner la couverture en position fermée et maintenir le niveau d’eau constant et conforme aux préconisations du fabricant. Entre 7 et 15 cm • Pendant la saison hivernale, en cas de chute de neige, il est primordial de déneiger la couverture à...
- Page 31 CONSEIL DE SÉCURITÉ Chers clients, Vous nous avez accordé votre confiance en sélectionnant une couverture de sécurité de marque DEL et nous vous en remercions. Nous vous conseillons de lire attentivement les recommandations ci-dessous. AVERTISSEMENT La piscine peut constituer un danger grave pour vos enfants. Une noyade est très vite arrivée.
- Page 32 CONSEIL DE SÉCURITÉ • Cette couverture ne se substitue pas au bon sens ni à la responsabilité individuelle. Elle n’a pas pour but non plus de se substituer à la vigilance des parents et/ou des adultes responsables qui demeurent le facteur essentiel pour la protection des jeunes enfants. •...
- Page 33 RECYCLAGE EMBALLAGE Procédez à la mise au rebut des emballages dans les règles et prescriptions en vigueur. FIN DE VIE • Ne jetez pas vos appareils mis au rebut ni les piles usagées avec les déchets ménagers non triés. • Vous avez la responsabilité de remettre tous vos déchets et notamment ceux d’équipements électriques et électroniques en les déposant à...
- Page 34 RÉGLEMENTATION NORME • Cette couverture est conforme à la norme NFP 90-308. CONDITION DE GARANTIE connectez vous sur www.del-piscine.fr pour consulter toutes les garanties. https://www.del-piscine.fr/rechercher-une-garantie...
- Page 36 DEL SAS ZA LA BASSE CROIX ROUGE 35530 BRÉCÉ - FRANCE +33 (0)9 70 72 5000 / INFO.FR@ CF.GROUP CACHET A brand by CF group...
