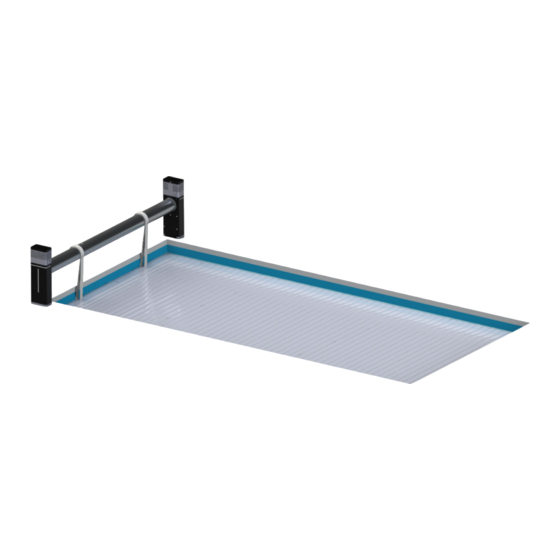

- Page 1 NOTICE D’INSTALL ATION INSTALLATION / ENTRETIEN / MAINTENANCE / CONSEILS DE SÉCURITÉ COUVERTURE HORS-SOL TIXIT...
- Page 2 SOMMAIRE NOTICE À LIRE ATTENTIVEMENT ET À CONSERVER POUR UNE CONSULTATION ULTÉRIEURE. Lisez ce manuel attentivement afin de comprendre l’intégralité des informations et de garantir une installation, une utilisation et un entretien en toute sécurité. Nous déclinons toute responsabilité en cas de dommages occasionnés par le non-respect des consignes figurant dans le présent manuel..
- Page 3 SOMMAIRE Interrupteur automatique ..................p. 23-26 Option Pool Sound......................p. 27 Assemblage du quartier avant ..................p. 27 ENTRETIEN / MAINTENANCE ..................p. 28-29 Niveau d’eau du bassin ....................p. 28 Filtration et traitement de l’eau ...................p. 28 Entretien (à la charge du client) ..................p. 28 Batterie ...........................p.
- Page 4 3 minutes pour le verrouillage ou deverrouillage des kits d’accrochages. • Les couvertures DEL sur bassins à débordement ne peuvent être conformes que si le bassin est équipé d’un dispositif type Vitalia INFINITY d’abaissement automatique du niveau d’eau d’au moins 2cm lorsque la couverture est fermé...
- Page 5 INFORMATION L’ENROULEUR 55 cm 32 cm à l’axe 10 cm 18 cm • Le moteur (conforme aux normes électriques) est situé dans le mât et est accessible depuis l’interieur de la borne. • Le réglage des “fins de course mécanique” permettant l’arrêt du tablier dès lors qu’il est complètement déroulé...
- Page 6 DESCRIPTIF ÉLÉMENTS LIVRÉS M8 12x60 M8x30 M8x80 M4x10 Sachets de pièces détachées COFFRET ÉLECTRIQUE ET GESTION DE COMMANDE batteries chargeur Émetteur Wi-Key AQUA 11 OPTIONS Stop sel Interrupteur automatique Pool Sound...
- Page 7 DESCRIPTIF OUTILS NÉCESSAIRES AU MONTAGE COLISAGE MONTAGE ex - pour un bassin 4 x 8 m 2 personnes 1 palette de 0,80 x 0,60 x 0,55 --- 40 Kg 1 colis de 4,30 x 0,20 m --- 25 Kg 4 colis de 5 x 0,25 x 0,20 m --- 150 Kg Poids total : 215 kg 3 heures...
- Page 8 INSTALLATION INFORMATION AVANT POSE VERSION ÉLECTRIQUE bord bassin N’oubliez pas de prévoir une gaine pour raccorder le boîtier Voir la règle de de commande électrique et la 6 cm positionnement 1 borne du moteur. page 10 6 cm D = 3 cm minimum Coffret électrique Coffret stop sel 24 cm...
- Page 9 INSTALLATION ASSEMBLAGE / POSITIONNEMENT / FIXATION ASSEMBLAGE Vis THEF écrou M8 M8x30 côté moteur 20 mm 5 mm...
- Page 10 INSTALLATION En fonction des angles du bassin et des kits d’accrochage côté enrouleur Angle vif Angle arrondi ou pans coupés Bloc de filtration Maxi = 60 cm Maxi = 60 cm Mini = 15 cm Mini = 15 cm Mini = 15 cm Maxi = 60 cm Maxi = 60 cm x1 x1...
- Page 11 INSTALLATION Fixer la bague de réglage. côté moteur 5 mm 5 mm 3x16 Avant de fixer vérifier que vous avez un jeu de fonctionnement de 5 mm de chaque côté. M8 12x60 M8x80...
- Page 12 INSTALLATION ASSEMBLAGE DU MOTEUR N° Faire des petits mouvements de rotation avec le moteur afin de faciliter l’encastrement du moteur.
- Page 13 INSTALLATION ASSEMBLAGE DU CARTER ARRIÈRE Pool Sound Antenne №3 M4x10...
- Page 14 INSTALLATION COFFRET ÉLECTRIQUE FIXATION DU COFFRET ÉLECTRIQUE • Le coffret électrique doit etre fixer sur un mur du local technique à un emplacement facile d'accès, à une hauteur entre 1 mètre et 1 m80 du sol. • Le coffret doit ëtre solidement fixé au mur avec les vis et chevilles fournis avec celui ci. •...
- Page 15 INSTALLATION Le branchement électrique de l’appareil ne doit être effectué que par un professionnel qualifié, celui-ci est tenu de se conformer aux instructions du fabricant ainsi qu’aux normes et règlements en vigueur suivantes : - NF C15-100 : Installations électriques à basse tension - CEI 60364 : Installations électriques pour les bâtiments Se référer à...
- Page 16 INSTALLATION CÂBLAGE COFFRET ÉLECTRIQUE AQUA11 AVEC COMMANDE WI-KEY OPTION Wi-Key - + C O F Interrupteur automatique de 11 à 13 cm Pool Sound Non fourni 34 cm 25 cm (U1000RO2V sous gaine) selon norme en vigueur 2 x 6 mm² - jusqu’à 25 m de long. Non fourni : 2 x 1.5mm2 14 cm + 2 x 1 mm²...
- Page 17 INSTALLATION CÂBLAGE COFFRET ÉLECTRIQUE AQUA11S AVEC COMMANDE WI-KEY - OPTION SON OPTION Wi-Key - + C O F Interrupteur automatique de 11 à 13 cm Pool Sound Non fourni 34 cm 25 cm (U1000RO2V sous gaine) selon norme en vigueur Pool Sound 2 x 6 mm²...
- Page 18 INSTALLATION CÂBLAGE VERSION SOLAIRE AVEC COMMANDE WI-KEY OPTION - + C O F...
- Page 19 INSTALLATION CÂBLAGE COFFRET ÉLECTRIQUE AQUA11 AVEC COMMANDE BOITIER À CLÉ OPTION Interrupteur automatique de 11 à 13 cm Pool Sound Non fourni 34 cm 25 cm (U1000RO2V sous gaine) selon norme en vigueur 2 x 6 mm² - jusqu’à 25 m de long. Non fourni : 2 x 1.5mm2 14 cm + 2 x 1 mm²...
- Page 20 INSTALLATION CÂBLAGE COFFRET ÉLECTRIQUE AQUA11S AVEC COMMANDE BOITIER À CLÉ - OPTION SON OPTION Interrupteur automatique de 11 à 13 cm Pool Sound Non fourni 34 cm 25 cm (U1000RO2V sous gaine) selon norme en vigueur Pool Sound 2 x 6 mm² - jusqu’à 25 m de long. V- V+ Non fourni : 2 x 1.5mm2 14 cm...
- Page 21 INSTALLATION CÂBLAGE VERSION SOLAIRE AVEC COMMANDE BOITIER À CLÉ OPTION...
- Page 22 INSTALLATION COMMANDE WI-KEY Clignotement rouge/vert = émetteur verrouillé Voir procédure de déverrouillage de l’émetteur page 24. Émetteur Récepteur Fabricant Référence Récepteur Wi-Key Émetteur Wi-Key Catégorie 3 (NF EN 300220-1) 3 (NF EN 300220-1) 50 m en champ libre 50 m en champ libre Portée 25 m à...
- Page 23 INSTALLATION • Sa localisation doit permettre de vérifier qu’il n’y a personne qui pénètre dans le bassin pendant la manœuvre. • La « barette » de verrouillage doit être obligatoirement installée et vissée. • Avant de fixer le boitier de commande, vérifer que l’émetteur communique bien avec le récepteur.
- Page 24 INSTALLATION VEROUILLAGE DE WI-KEY Verrouillage Fermeture • Appuyer sur + de 3 secondes jusqu’à ce que le témoin clignote Témoin = système verrouillé DÉVEROUILLAGE DE WI-KEY • Appuyer sur et maintenir la pression. • Dans le même temps : appuyer successivement sur les 3 touches suivantes : Stop Ouverture...
- Page 25 INSTALLATION Toute personne intervenant sur les parties électriques doit être habilitée et doit porter des EPI (équipements de protection individuelle) : gants, lunettes, tapis, etc.. Attention, l'utilisation des boutons de commande du couverture présente dans le coffret (récepteur Wi-Key) ne doit se faire que par une personne ayant l'assurance qu'il n'y ait aucun risque et que personne ne pénètre dans le bassin pendant la manœuvre.
- Page 26 INSTALLATION INTERRUPTEUR AUTOMATIQUE L’interrupteur automatique protège le système contre d’éventuels oublis de déverrouillage des kits d’accrochage, lors de l’ouverture du bassin. En cas de blocage du couverture, le moteur est stoppé automatiquement. Les différents cas de blocage : • Non déverrouillage des kits d’accrochage. •...
- Page 27 INSTALLATION VÉRIFIER LA LOGIQUE DE COMMANDE • Désactiver l’interrupteur automatique (PROG) désactivé • Vérifier : V O Y A N T S Fermeture du Temoin bassin Temoin Ouverture du bassin Si la logique de commande n’est pas respectée, vérifier le câblage de l’installation. RÉGLAGE DE LA DURÉE DE CONTRÔLE L >...
- Page 28 INSTALLATION RÉGLAGE DE LA SENSIBILITÉ DE DÉCLENCHEMENT Sensibilité SWITCH PROG SWITCH RÉGLAGE maximun ≤ 3 m l ≤ 3,50 m l ≤ 4 m 1 2 3 4 l ≤ 4,50 m l ≤ 5 m Sensibilité minimum...
- Page 29 INSTALLATION ACTIVATION DE L’INTERRUPTEUR AUTOMATIQUE Le fait de ne pas activer l’interrupteur automatique peut engendrer des détériorations importantes sur le moteur, le activé coffret électrique, les lames et ainsi remet en cause la prise sous garantie. TESTER A - Bloquer la couverture manuellement ou avec les kits d’accrochages, et ouvrir en gar- dant un controle visuel sur le bassin =>...
- Page 30 UTILISATION OPTION POOL SOUND côté moteur TSA311B ASSEMBLAGE DU QUARTIER AVANT M4x10 №3...
- Page 31 ENTRETIEN/MAINTENANCE NIVEAU D’EAU DU BASSIN • Afin d’assurer une sécurité optimum et un bon fonctionnement de l’enrouleur, toujours vérifier que le niveau d’eau du bassin reste constant et conforme aux préconisations du fabricant. (pour plus de confort, utiliser un trop plein, et un régulateur de niveau d’eau).
- Page 32 ENTRETIEN/MAINTENANCE BATTERIES Au premier signe de faiblesse recharger les batteries. NE JAMAIS DÉCHARGER COMPLÉTEMENT LES BATTERIES. Raccorder les batteries au chargeur (attention à la polarité). Brancher le chargeur. Il s’allume automatiquement vers le voltage approprié et le processus de charge commence. La LED rouge signale la charge.
- Page 33 ENTRETIEN/MAINTENANCE DEBRAYAGE ENROULEUR En cas de panne moteur ou électrique vous pouvez rétirer le moteur afin fermer le bassin manuellement. Couper l’alimentation électrique Débrancher le moteur Enlever les fixations et retirer le moteur Dérouler à la main le tablier Mettre les kits d’accrochages.
- Page 34 ENTRETIEN / MAINTENANCE HIVERNAGE • Positionner la couverture en position fermée et maintenir le niveau d’eau constant et conforme aux préconisations du fabricant. Entre 7 et 15 cm • Pendant la saison hivernale, en cas de chute de neige, il est primordial de déneiger la couverture à...
- Page 35 CONSEILS DE SÉCURITÉ Chers clients, Vous nous avez accordé votre confiance en sélectionnant une couverture de sécurité de marque DEL et nous vous en remercions. Nous vous conseillons de lire attentivement les recommandations ci-dessous. AVERTISSEMENT La piscine peut constituer un danger grave pour vos enfants. Une noyade est très vite arrivée.
- Page 36 CONSEILS DE SÉCURITÉ • Cette couverture ne se substitue pas au bon sens ni à la responsabilité individuelle. Elle n’a pas pour but non plus de se substituer à la vigilance des parents et/ou des adultes responsables qui demeurent le facteur essentiel pour la protection des jeunes enfants. •...
- Page 37 RECYCLAGE EMBALLAGE Procédez à la mise au rebut des emballages dans les règles et prescriptions en vigueur. FIN DE VIE • Ne jetez pas vos appareils mis au rebut ni les piles usagées avec les déchets ménagers non triés. • Vous avez la responsabilité de remettre tous vos déchets et notamment ceux d’équipements électriques et électroniques en les déposant à...
- Page 38 RÉGLEMENTATION NORME • Cette couverture est conforme à la norme NFP 90-308. CONDITION DE GARANTIE connectez vous sur www.del-piscine.fr pour consulter toutes les garanties. https://www.del-piscine.fr/rechercher-une-garantie...
- Page 39 NOTE...
- Page 40 DEL SAS ZA LA BASSE CROIX ROUGE 35530 BRÉCÉ - FRANCE +33 (0)2 99 00 17 72 CACHET une marque de...
