4
Szerelés
Az ábrákon az összes méret milliméterben (mm) van meg-
adva.
4.1
A szállítási terjedelem ellenőrzése
▶
Ellenőrizze a szállított anyagot.
Szám
Leírás
1
Beltéri egység
1
Távvezérlő
1
fali rögzítőaljzat
2
Csavarok a fali rögzítőaljzathoz
2
AAA elemek
2
Anyák
1
Elemeket tartalmazó tasak
1
Szigetelés a csövekhez
1
Útmutatókat tartalmazó tasak

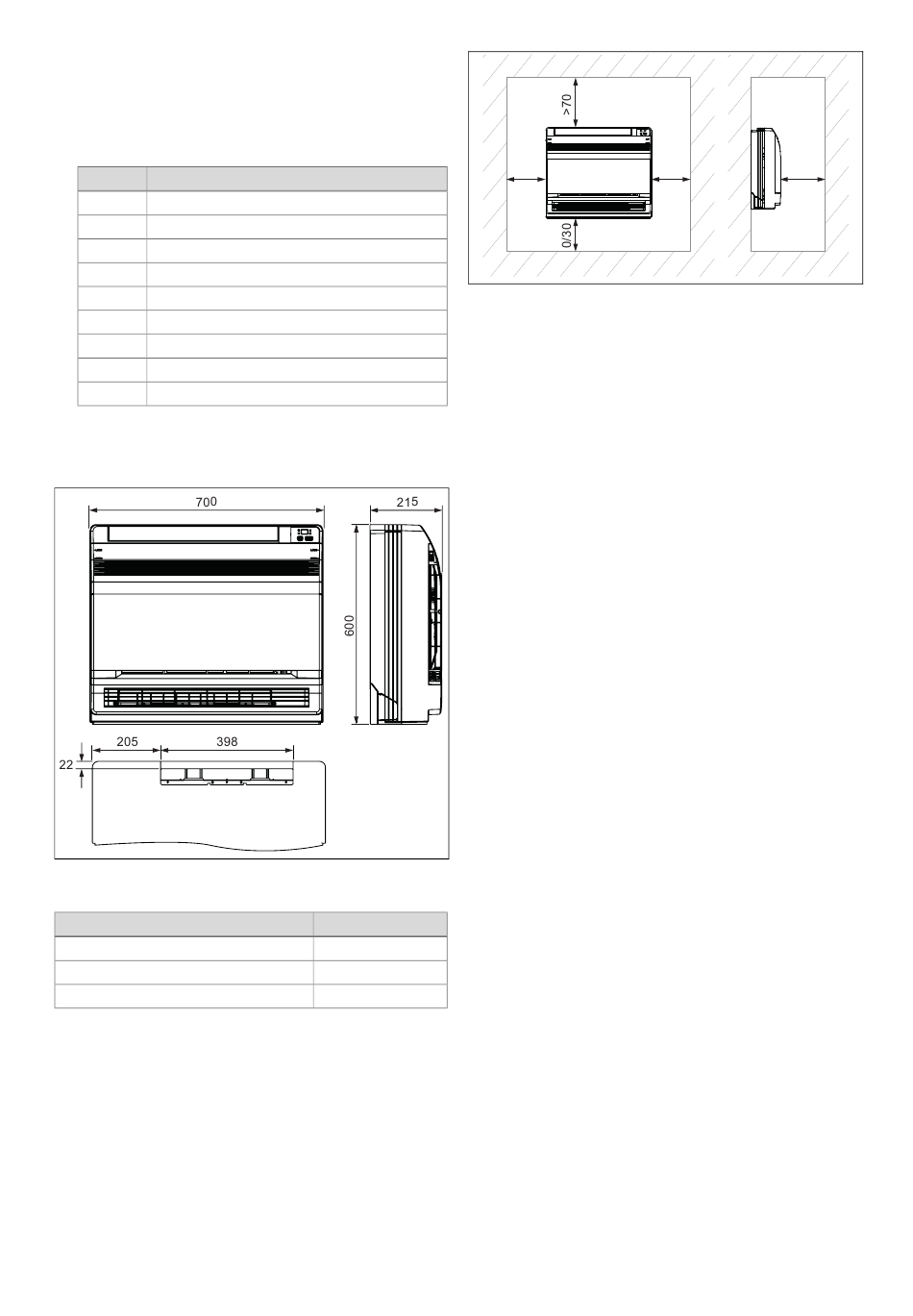

4.2
Méretek
4.2.1
A beltéri egység méretei
4.2.1.1 Csatlakozóvezetékek csőátmérője
Folyadékvezeték
Forrógáz-vezeték
Kondenzátum lefolyótömlő
94
4.3
▶
Szerelje fel és pozicionálja szabályszerűen a terméket
a padlóra történő beépítéshez, és eközben vegye figye-
lembe a vázlatrajzon megadott minimális távolságokat.
5
5.1
▶
Olyan felszerelési helyet válasszon, amely a beltéri egy-
ség súlyát képes megtartani.
▶
A terméket ne szerelje különösen poros helyre, hogy a
levegőszűrő beszennyeződését megelőzhesse.
▶
A beltéri egységet olyan helyre szerelje fel, amelyen a
légbeeresztő és a légkifúvó nyílás blokkolása nem lehet-
séges.
▶
A beltéri egységet úgy szerelje fel, hogy a kondenzátum
a kondenzvízelvezető vezetéken egyszerűen elvezethető
legyen.
▶
A beltéri egységet ne szerelje hőforrás, gyúlékony vagy
robbanékony gázok és gőzök közelébe.
▶
A beltéri egységet és az elektromos csatlakozókábelt a
televízió- és rádiókészülékektől legalább 1 m távolságba
szerelje fel az interferencia és zaj elkerülése érdekében.
▶
Tervezzen be elegendő helyet a karbantartáshoz, lásd a
minimális távolságokat.
▶
Vegye figyelembe a nemzeti szabványokat és a helyi
előírásokat.
5.2
▶
Használja a szerelősablont azoknak a helyeknek a meg-
határozására, ahol furatokat kell fúrnia, és áttöréseket
kell készítenie.
Külső átmérő
6 mm (1/4")
9,52 mm (3/8")
31 mm
Minimális távolságok a szereléskor
>50
>50
Beltéri egység felszerelése
Követelmények a telepítés helyén
A szerelősablon használata
Szerelési és karbantartási útmutató 8000011839_02
>1000
