5.3

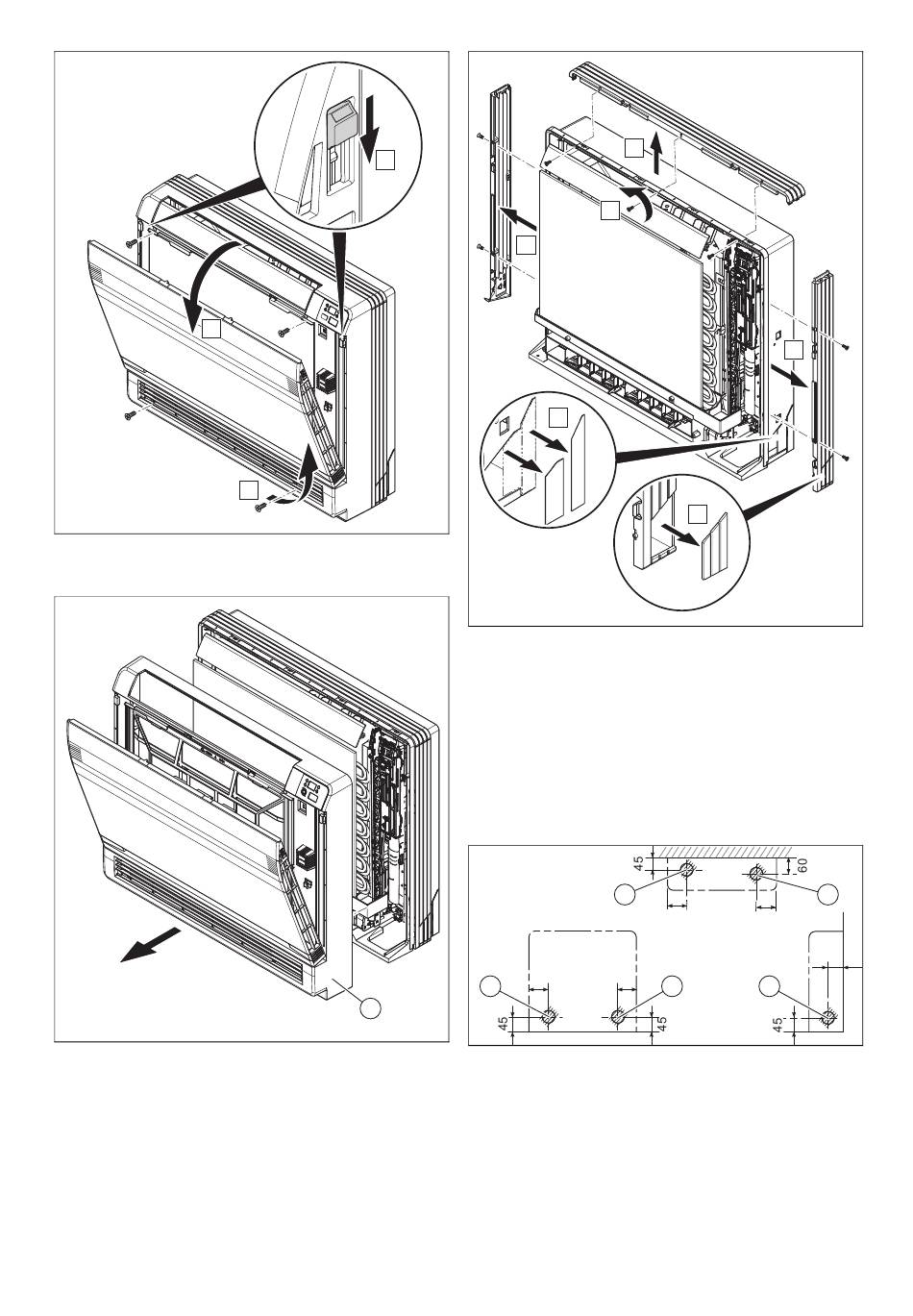

Çmontoni veshjen ballore
B
1.
Hapni panelin ballor.
2.
Hiqni 4 vidat.
3.
Tërhiqni veshjen ballore (1) përpara.
242
A
C
4x
1
5.4
Përgatitja e produktit për kanalin anësor të tubit
B
A
C
E
2x
1.
Hiqni 7 vidat.
2.
Hiqni veshjen e sipërme (2 gjuhëza).
3.
Hiqni veshjen e majtë dhe të djathtë (2 gjuhëzat në
anë).
4.
Hiqni pjesët me vrima në kornizën e poshtme dhe të
veshjes anësore me një pincë.
5.
Montojni veshjet në rend të kundërt.
5.5
Përgatisni kasën për kanalin e tubacionit të
lëndës ftohëse
1
75
75
5
1
Linja e tubave të
poshtëm majtas
2
Linja e tubave të
poshtëm djathtas
3
Linja e tubave
majtas/djathtas
▶
Shponi kasën në vendin e shënuar. Vrima duhet të jetë
65 mm.
Udhëzimi i instalimit dhe mirëmbajtjes 8000011839_02
7x
D
F
2x
2
75
75
4
3
4
Linja e tubave djathtas
mbrapa
5
Linja e tubave majtas
mbrapa
45
