5.3

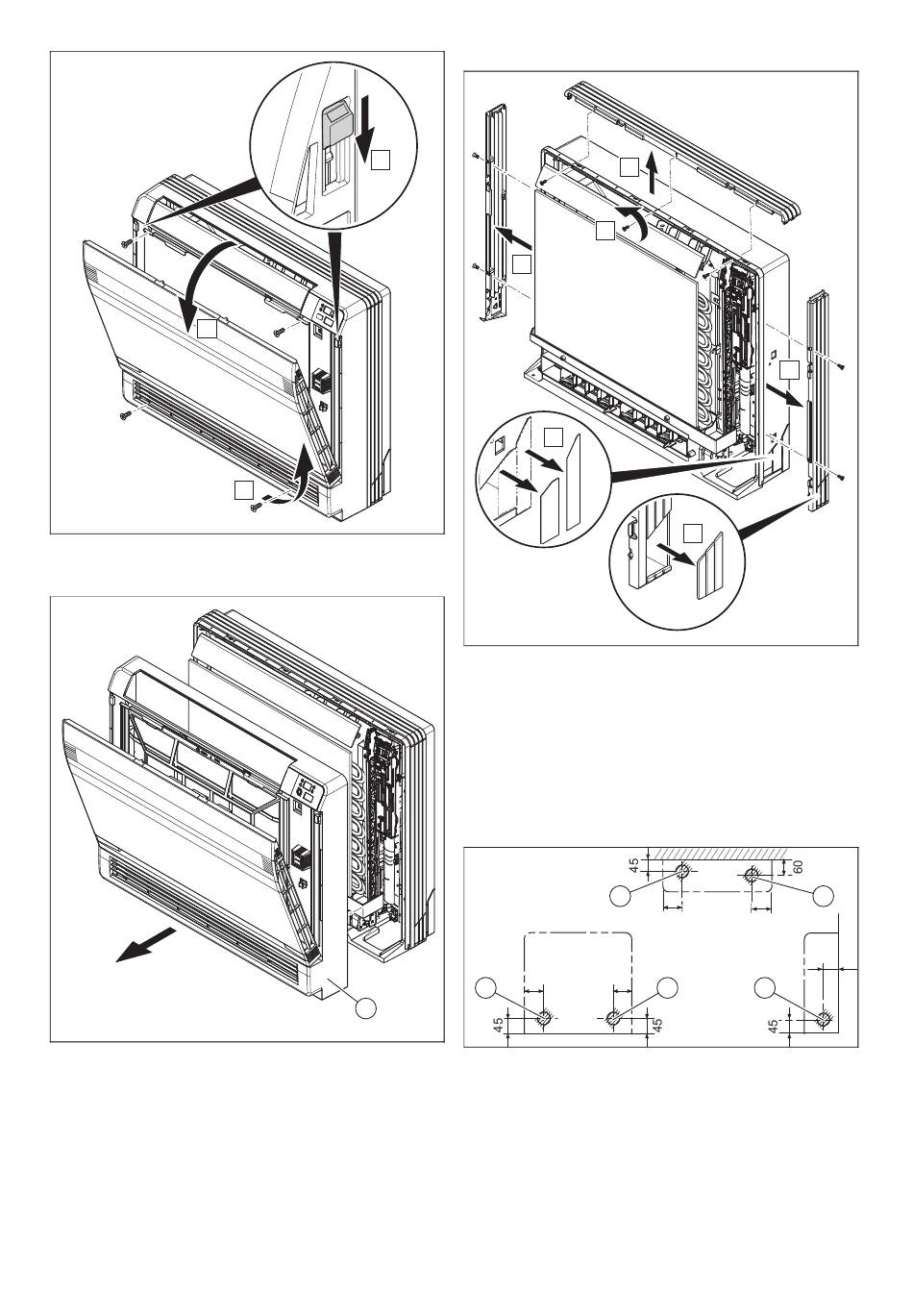

Demontaža prednje oplate
B
1.
Otvorite prednja vrata.
2.
Uklonite 4 zavrtnja.
3.
Prednju oplatu (1) skinite prema napred.
8000011839_02 Uputstvo za instalaciju i održavanje
A
C
4x
1
5.4
Priprema proizvoda za bočno dovođenje
vazduha / odvođenje dimnih gasova
B
A
C
E
2x
1.
Uklonite 7 zavrtanja.
2.
Uklonite gornju oplatu (2 ušice).
3.
Uklonite levu i desnu oplatu (2 ušice sa svake strane).
4.
Kleštima uklonite delove sa prorezima na donjem
okviru i bočnoj oplati.
5.
Oplate montirajte obrnutim redosledom.
5.5
Priprema kućišta za sprovođenje voda za
rashladno sredstvo
1
75
75
5
1
Cevovod na donjoj
strani levo
2
Cevovod na donjoj
strani desno
▶
Probijte kućište na označenom mestu. Otvor treba da
bude velik 65 mm.
7x
D
F
2x
2
75
75
4
3
3
Cevovod levo/desno
4
Cevovod desno pozadi
5
Cevovod levo pozadi
45
263
