Guide d'utilisation Termix VX avec isolation intégrale
4.0 Montage
4.1 Montage
L'installation doit être conforme aux normes et réglementations
locales en vigueur.
Chauffage urbain (DH) : dans les sections suivantes, le chauffage
urbain désigne la source de chaleur qui alimente les sous-stations.
Diverses sources d'énergie, telles que le fioul, le gaz ou l'énergie
solaire, peuvent être utilisées comme alimentation primaire des
sous-stations Danfoss. Par souci de simplicité, chauffage urbain
peut être considéré comme synonyme d'alimentation primaire.

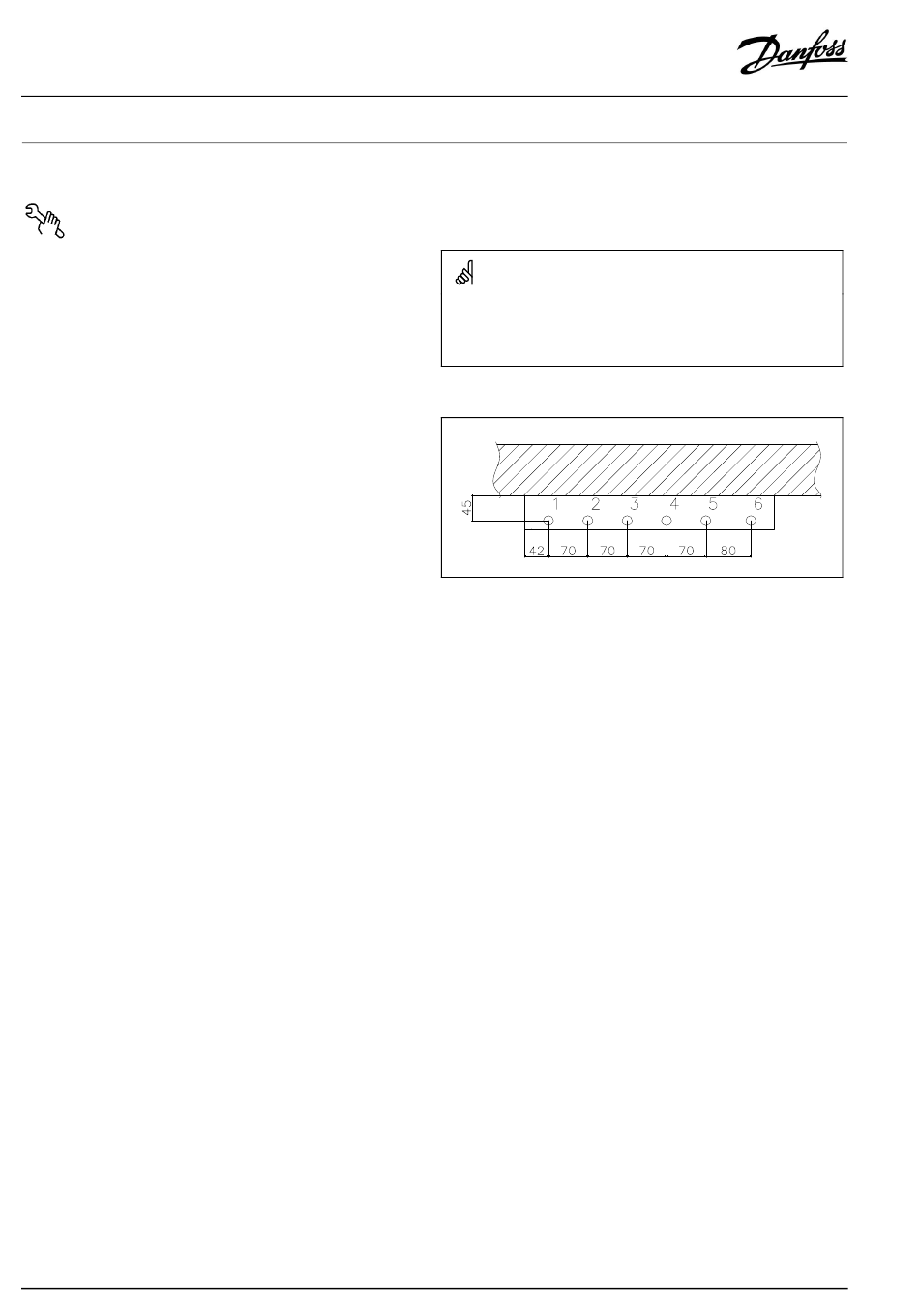

Raccordements :
1. Alimentation de chauffage urbain (DH)
2. Retour de chauffage urbain (DH)
3. Alimentation de chauffage (HE)
4. Retour de chauffage (HE)
5. Admission du réservoir (TFL)
6. Retour du réservoir (TRL)
Tailles des raccords :
G ¾" (filetage interne)
DH + HE :
G ¾" (filetage interne)
TFL + TRL :
Dimensions (mm) :
Sans isolation :
H 800 x L 530 x P 375
Avec capot :
H 800 x L 540 x P 430
Poids (approximatif) : 30 kg
4 | © Danfoss | 2022.11
Personnel autorisé uniquement
L'assemblage, le démarrage et les travaux de maintenance doivent
uniquement être effectués par du personnel autorisé et qualifié.
La position des tubes peut différer de celle indiquée sur le schéma.
Notez les repères sur la station.
AQ221686472754fr-FR0401/ LFR4030601
