Guide d'utilisation Termix VX avec isolation intégrale

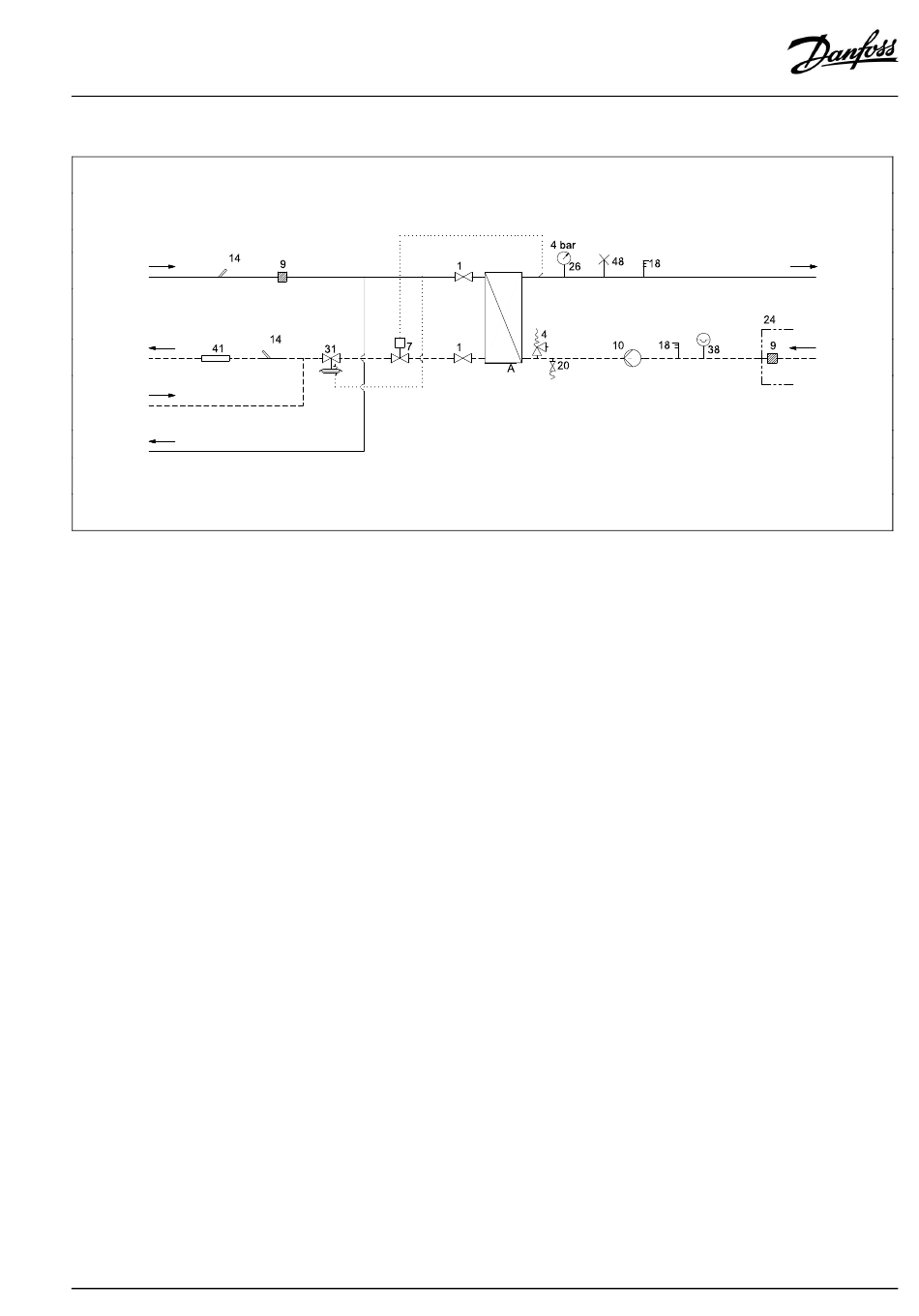

5.2 Schéma
Alimen-
tation
DH
Retour
DH
TRL
TFL
La sous-station peut avoir un aspect différent du schéma de principe affiché.
Description schématique
A Échangeur de chaleur, HE
1
Vanne à boisseau sphérique
4
Vanne de sécurité
7
Vanne thermostatique, HE
9
Filtre
Alimentation DH : alimentation de chauffage urbain
Retour DH :
retour de chauffage urbain
Alimentation HE : alimentation de chauffage
Retour HE :
retour de chauffage
TFL :
Alimentation Ballon ECS à épingle
TRL :
Retour Ballon ECS à épingle
5.2.1 Paramètres techniques
Paramètres techniques
Pression nominale :
Température max. fournie par le réseau :
Matériau de brasage (échangeur de chaleur) : Cuivre
Pression de test des échangeurs de chaleur :
Niveau sonore :
AQ221686472754fr-FR0401/ LFR4030601
10 Pompe de circulation
14 Doigt de gant de sonde, compteur d'énergie 31 Régulateur de pression différentielle
18 Thermomètre
20 Vanne de remplissage/de purge
24 Livré non monté avec l'unité
PN 10 (versions PN 16 disponibles sur demande)
120 °C
30 bar
≤ 55 dB
26 Manomètre
38 Vase d'expansion
41 Manchette, compteur d'énergie
48 Purgeur d'air, manuel
© Danfoss | 2022.11 | 11
Alimen-
tation
HE
Retour
HE
