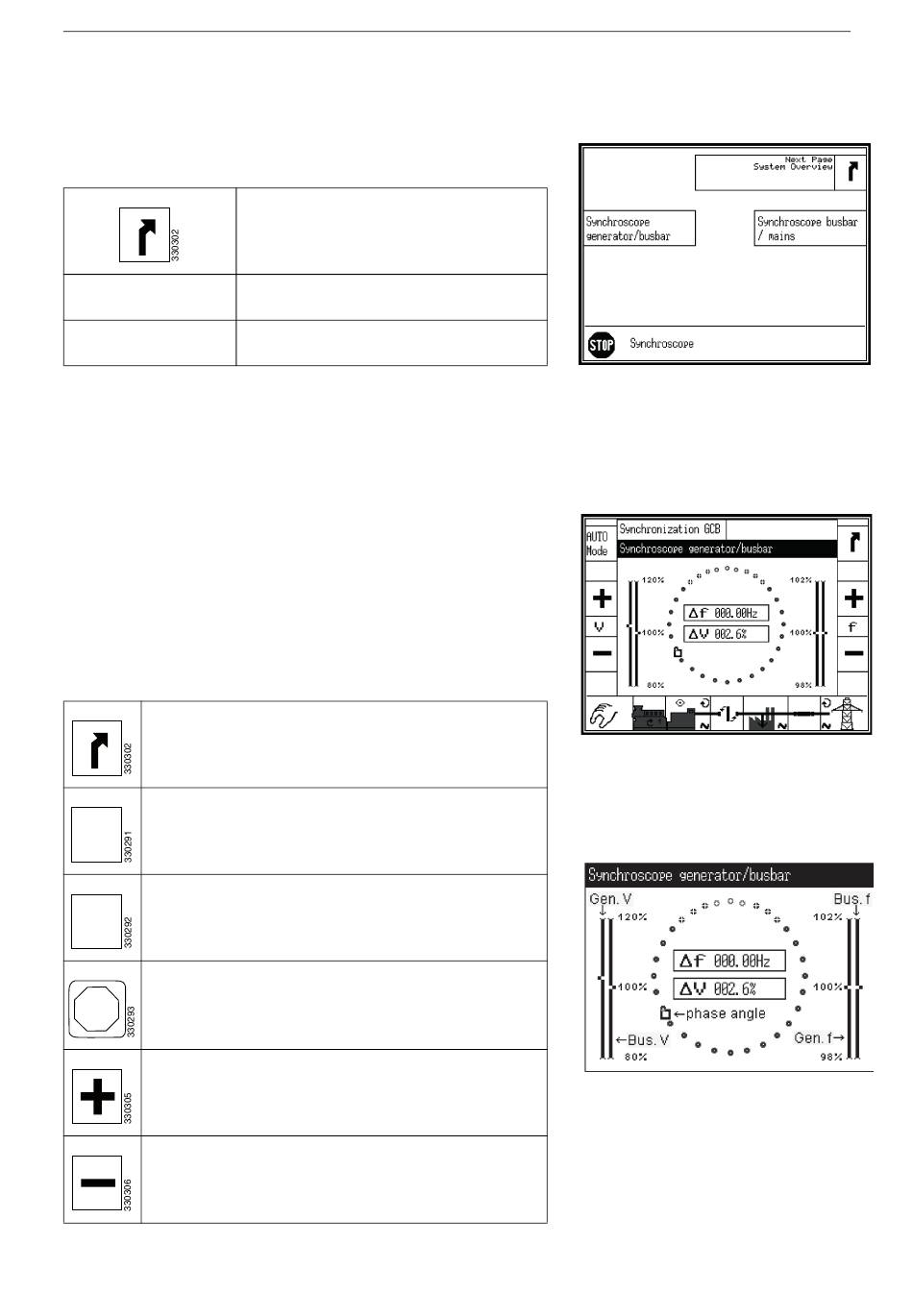

Synchronoscope
Cette vue est affichée lorsque le bouton d'affichage
Synchroscope est actionné dans la vue Next page.
Synchroscope genera-
tor/busbar
Synchroscope busbar/
mains
Synchronoscope générateur/barre omnibus
Cette vue est affichée lorsque le bouton d'affichage
Synchroscope generator/busbar est actionné dans la vue
Synchroscope .
Le symbole carré indique l'angle de phase réel entre la barre om-
nibus et le générateur. La position 12 heures signifie 0°, la posi-
tion 6 heures 180°.
Les différences de fréquence et de tension sont affichées au
centre du cercle.
Revenir à la vue Synchroscope
Passer en mode de fonctionnement automatique.
AUTO
Mode
Passer en mode de fonctionnement manuel.
MAN
Mode
Passer en mode de fonctionnement d'arrêt.
STOP
Augmenter la tension ou la fréquence. Seulement affi-
ché en mode de fonctionnement manuel.
Diminuer la tension ou la fréquence. Seulement affiché
en mode de fonctionnement manuel.
OPM 620 fr-FR
Revenir à la vue Next page
Vue d'affichage du synchronoscope géné-
rateur/barre omnibus.
Vue d'affichage du synchronoscope barre
omnibus/réseau électrique normal.
© Scania CV AB 2013, Sweden
Synchronoscope
Synchronoscope générateur/barre omni-
bus
Agrandissement de l'affichage
11
Navigation dans l'affichage
