Information
Scania recommande fortement de faire appel à un technicien Scania qualifié dans un atelier agréé
pour effectuer l'installation.
Les mises à jour du logiciel doivent être effectuées uniquement dans des ateliers agréés.
Limites
Pour que l'appareil puisse surveiller le poids, le camion doit être équipé de suspensions
pneumatiques complètes.
Le camion doit être équipé de l'unité de commande BCI (Carrosserie) et avoir le EXT Can Bus activé.
Attention:
o l'appareil peut ne pas fonctionner correctement avec certains travaux de carrosserie
o le dispositif ne doit pas être installé dans des camions équipés d'airbags latéraux – lorsque la
station d'accueil est montée sur la poignée d'embarquement

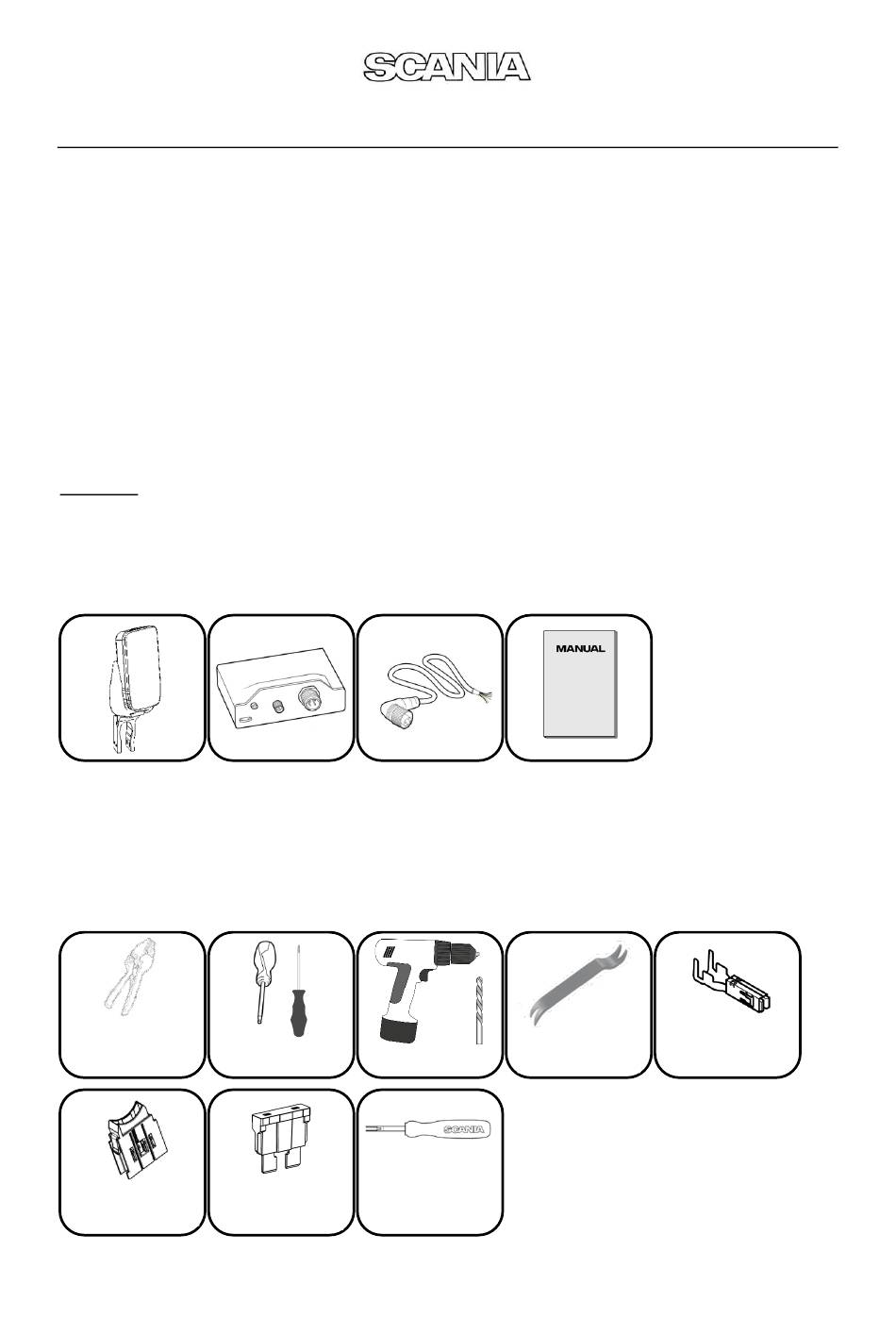

Contenu du kit
o Station d'accueil (+câble +vis de montage M3) et unité de commande portative (+câble
d'alimentation)
o Émetteur avec antenne (+O-ring)
o Câble CAN Bus pour émetteur
o Instructions
Équipement nécessaire
Outil de
sertissage
2 x porte-
fusible219006
Instructions de montage
Scania ProRemote
Tournevis
Foret de
Outil de retrait
de cosse de
2 fusibles
câble99586
2A382324.
3190098
Retrait des
Borne
1443343
